| Номер в госреестре | 51623-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ-СЭЩ |
| Изготовитель | Акционерное общество «Группа компаний «Электрощит» – ТМ Самара» (АО «ГК «Электрощит» – ТМ Самара»), Самарская обл., г.о. Самара, вн.р-н Красноглинский, п. Красная Глинка |
| Год регистрации | 2012 |
| Срок свидетельства | 17.07.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТОЛ - СЭЩ Назначение средства измерений
Трансформаторы тока ТОЛ - СЭЩ (далее - трансформаторы) предназначены для контроля и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

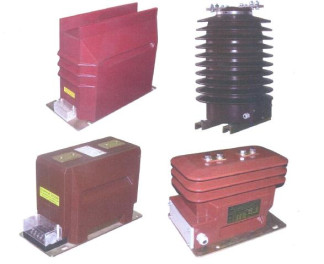

Трансформаторы тока ТОЛ - СЭЩ выполнены в виде опорной конструкции. Корпус трансформаторов тока литой и выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Трансформаторы тока ТОЛ - СЭЩ имеют до пяти вторичных обмоток. Выводы первичной обмотки расположены на верхней поверхности трансформатора. Выводы вторичных обмоток располагаются в нижней части трансформатора и имеют несколько вариантов исполнения, в зависимости от количества вторичных обмоток и конструктивного исполнения трансформаторов.
Трансформаторы комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение трансформатора ином, кВ | 10;20;27;35 |
| Номинальное значение силы первичного тока, А | От 5 до 3000 |
| Номинальное значение силы вторичного тока, А | 1;5 |
| Номинальная нагрузка вторичных обмоток для измерений, В-А | От 1 до 60 |
| Номинальная нагрузка вторичных обмоток для защиты, В • А | От 3 до 60 |
| Класс точности вторичной обмотки для измерений и учета | 0,2; 0,2S; 0,5; 0,5S; 1; 3; 10 |
| Класс точности вторичной обмотки для защиты | 5P;10P |
| Номинальная частота, Гц | 50; 60 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета | От 2 до 35 |
| Номинальная предельная кратность вторичной обмотки для защиты | От 2 до 35 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1; Т1; У2; УХЛ2; Т2 |
| Габаритные размеры не более, мм, Длина: Ширина: Высота: | 800 412 724 |
| Масса трансформатора не более, кг | 130 |
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
В комплект поставки входят:
- трансформатор тока
1 шт 1 экз 1экз.
- паспорт
- руководство по эксплуатации (на партию в один адрес)
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке:
- Трансформатор тока эталонный двухступенчатый ИТТ-3000.5, госреестр № 19457-00.
- Прибор сравнения КНТ-05, госреестр № 37854-08.
- Магазин нагрузок МР 3027, госреестр № 34915-07.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОЛ-СЭЩ
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ТУ 3414-178-15356352-2012 «Трансформаторы тока ТОЛ-СЭЩ. Технические условия».
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
