| Номер в госреестре | 84344-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НАМИ-6(10) |
| Изготовитель | Акционерное общество "Кентауский трансформаторный завод" (АО "Кентауский трансформаторный завод"), Республика Казахстан |
| Год регистрации | 2022 |
| Срок свидетельства | 13.08.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения типа НАМИ-6 (10), НАМИТ-6 (10) (далее -трансформаторы) предназначены для выработки сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции.
Область применения - для установки в электрических сетях трехфазного переменного тока промышленной частоты на класс напряжения 6/10 кВ с изолированной или заземленной через дугогасящий реактор нейтралью.
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы модификации НАМИ представляют собой соединенные конструктивно в единое целое два трехобмоточных трансформатора, первичные обмотки одного из которых включаются на линейные напряжения «АВ» и «ВС», первичная обмотка другого трансформатора (заземляемого) включается на фазное напряжение «ВХ».
Магнитопровод трансформатора, включаемого на линейные напряжения, двухстержневой броневого типа собран из пластин электротехнической стали.
Магнитопровод заземляемого трансформатора броневого типа собран из пластин конструкционной стали.
На стержнях магнитопровода насажены слоевые обмотки с изоляцией. Магнитопроводы двух трансформаторов с насаженными на них обмотками, соединенные с помощью ряда конструктивных деталей в единую конструкцию, представляют собой активную часть трансформатора, которая помещается в бак, залитый трансформаторным маслом, для обеспечения безопасности их эксплуатации и охлаждения.
' f/sf' ъ
Трансформаторы НАМИ сохраняют класс точности 0,2^Шм^^рмайтшх условиях, когда напряжение номинальное, температура ош$$гаюШей cj^abj^ (20+15)°С или (20-5) °С, нагрузка вторичных обмоток «ав»Гй-к<вс» равй&]7|’1
\д* М/
В А, а обмотка «са» - разомкнута (т.е. нагрузка равна О В А). При отклонении режима работы от нормальных условий эксплуатации пределы допускаемой погрешности трансформатора изменяются в пределах не более, чем указано в таблице 1.
Трансформаторы модификации НАМИТ состоят из магнитопроводов, собранных из электротехнической стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией. Магнитопроводы с обмотками соединены между собой с помощью ряда конструктивных элементов в единую конструкцию и представляют собой активную часть трансформаторов. Трансформаторы представляют собой соединенные конструктивно в единое целое два трансформатора напряжения.
Трансформаторы бывают следующих исполнений:
ТНКИ - трансформаторы напряжения предназначенные для питания цепей измерительных приборов учета электрической энергии, для цепей защиты и контроля изоляции сети.
ТНП - трансформаторы напряжения нулевой последовательности, предназначенные для защиты трансформаторов ТНКИ от повреждений при однофазных замыканиях и феррорезонансе.
Трансформаторы изготавливаются на класс напряжения

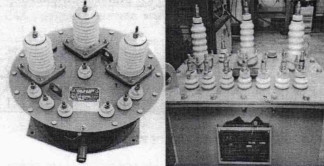

Общий вид трансформаторов и маркировка представлены на Рисунке 1.
Основные метрологические и технические характеристики трансформаторов приведены в Таблице 1.
Таблица 1
Наименование характеристики
Значение
НАМИ-6/10
НАМИТ-6/10
Номинальное напряжение первичной i обмотки, кВ_
| Наибольшее рабочее напряжение ■ первичных обмоток, кВ__
1 Номинальное напряжение основной
| вторичной обмотки (для измерения или защиты), В | Описание | |
| Номинальное напряжение дополнительной вторичной обмотки (для включения в разомкнутый треугольник), В | 100/3 | |
| Предельная мощность, В А: -трансформатора -дополнительных вторичных обмоток | 1000 100 | |
| Номинальная мощность основных вторичных обмоток, ВА | 75, 100, 150 | |
| Классы точности основной вторичной обмотки | 0,2 | 0,2; 0,5; 1,0 |
| Классы точности дополнительной вторичной обмотки | 3,0 | |
| Номинальная нагрузка/класс точности | 75/0,2 | 75/0,2; 200/0,5; 300/1,0; 600/3,0 |
| Напряжение питающей цепи, В | 0,8 — 1 ,2Uhom. | |
| Номинальная частота, Гц | 50 | |
| Диапазон рабочих значений температур, °С | от минус 45 до плюс 40 | |
| Диапазон значений температуры при транспортировании,°С | от минус 60 до плюс 50 | |
| Габаритные размеры, мм | 320x515x555 (326x516x615) | 353x482x555 (353x482x635) |
| Масса, не более, кг | 98 | 110 |
| Средний срок службы, не менее, лет | 25 | |
| Климатическое иЪполнение по ГОСТ 15150-69 | У2, УХЛ2 j ..... . | |
Знак утверждения типа средств измерений
Знак утверждения типа наносится на руководство по эксплуатации трансформаторов типографским способом и на боковую панель в виде нестираемой наклейки в соответствии с Правилами утверждения типа, испытаний для целей утверждения типа, метрологической аттестации средств измерений, формы сертификата об утверждении типа средств измерений и установления формы знака утверждения типа.
Комплектность
Комплектность при поставке трансформаторов приведена в и
| № ! Наименование | Коли чес/вб3} | ^ » 1 Vl, Пр^мечащед | |
| 1 | Трансформатор напряжения | 1 Ш1 | ч '5^11 |
| 2 | Руководство по эксплуатации | 1 W* • Т* *~w'\ | Г %jl tevl L___- |
--
I 3 Паспорт
Поверка осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-Трансформатор напряжения эталонный;
-Прибор сравнения, погрешность напряжения ± (0,001+0,03-А) %, угловая погрешность ±(0,1+0,03-А) мин, где A-значения измеряемой погрешности;
-Магазины нагрузок Р-3025.
Межповерочный интервал - 8 лет.
средствам измерений
1.ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
3. СТ АО 00010033-014-2008 «Трансформаторы напряжения типа НАМИ, НАМИТ. Технические условия».
Производитель
АО «Кентауский трансформаторный завод», Республика Казахстан ЮКО, г. Кентау ул. Кожабаёва И., 2 Телефон: 8 (72536) 3-59-79
E-mail: ktz@alageum.com
Импортер
АО «Кентауский трансформаторный завод», Республика Казахстан
ЮКО, г. Кентау
ул. Кожабаева И., 2
Телефон: 8 (72536) 3-59-79
E-mail: ktz@alageum.com
Председатель Правления АО «Кентауский трансформаторный завод»
