| Номер в госреестре | 84343-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НТМИ-6(10) |
| Изготовитель | Акционерное общество "Кентауский трансформаторный завод" (АО "Кентауский трансформаторный завод"), Республика Казахстан |
| Год регистрации | 2022 |
| Срок свидетельства | 13.08.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения типа НТМИ-6 (10) (далее - трансформаторы) предназначены для выработки сигнала измерительной информации для измерительных приборов, цепей автоматики, сигнализации и защиты.
Область применения - для установки в электрических сетях переменного тока промышленной частоты на класс напряжения 6/10 кВ с изолированной или заземленной через дугогасящий реактор нейтралью.
Описание
Трансформаторы представляют собой соединенные конструктивно в единое целое три трехобмоточных трансформатора. Первичные обмотки и обмотки низкого напряжения соединены в «звезду», а дополнительные обмотки низкого напряжения соединены в открытый «треугольник».
Магнитопровод трансформатора собран из пластин электротехнической стали. На стержне магнитопровода расположены слоевые обмотки с изоляцией. Магнитопроводы трех однофазных трансформаторов с насаженными щ них обмотками, соединенные с помощью ряда конструктивных деталей в единую конструкцию, представляет собой активную часть трансформатора, которая помещается в бак, залитый трансформаторным маслом. Бак трансформатора сварен из листовой стали.

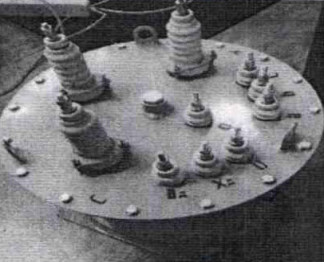

Общий вид трансформатора и маркировка представлены на Рисунке 1.
Рисунок 1. Общий вид и маркировка
Основные метрологические и технические хар
Основные метрологические и технические трансформаторов приведены в Таблице 1.
| Наименование параметров | Значения | |
| НТМИ-6 | НТМИ-10 | |
| Класс напряжения, кВ 6 | 10 | |
| Номинальное напряжение первичной обмотки, кВ j 6 | 10 | |
| Номинальное напряжение основной вторичной обмотки (для измерения или защиты), В | 100 | |
| Номинальное напряжение дополнительной вторичной обмотки (для включения в разомкнутый треугольник), В | 100/3 | |
| Предельная мощность, ВА | 630 | 1000 |
| Номинальная мощность дополнительной обмотки, ВА | 300 | 600 |
| Количество вторичных обмоток: -основных -дополнительных | 3 3 | |
| Класс точности основной вторичной обмотки для измерения | 0,5; 1,0 | |
| Номинальная нагрузка/класс точности | 75/0,5; 150/1,0 | |
| Класс точности обмотки защиты | 3,0 | |
| Номинальная частота, Гц | 50 или 60 | |
| Диапазон рабочих значений температур, °С | от минус 45 до плюс 40 | |
| Диапазон значений температуры при транспортировании,°С | от минус 60 до плюс 50 | |
| Габаритные размеры, мм | 440x506x400 | 440x506x510 |
| Масса, не более, кг | 67 | 87 |
| Средний срок службы, не менее, лет | 25 | |
| Климатическое исполнение по ГОСТ 15150-69 | УЗ, УХЛЗ | |
Знак утверждения типа средств измерений
Знак утверждения типа наносится на руководство по эксплуатации трансформаторов типографским способом и на боковую панель в виде нестираемой наклейки в соответствии с Правилами утверждения типа, испытаний для целей утверждения типа, метрологической аттестации средств измерений, формы сертификата об утверждении типа средств измерений и установления формы знака утверждения типа.
Ком п л ектность
~ таблице 2 и"
If?' ’ - ГМ
Комплектность при поставке трансформаторов привед<
| № | Наименование | -1 ‘ ^ \-;■ J—i-£?-i-i-- Колич0р%в&..Г <Прим#Йаше | |
| 1 | Трансформатор напряжения | 1 | |
| 2 | Руководство по эксплуатации | 1 v | |
Поверка осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-Трансформатор напряжения эталонный;
-Прибор сравнения, погрешность напряжения ± (0,001+0,03-А) %, угловая погрешность ±(0,1+0,03-А) мин, где A-значения измеряемой погрешности;
-Магазины нагрузок Р-3025.
Межповерочный интервал - 8 лет.
средствам измерений
1.ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
3. Технические условия завода-изготовителя.
Производитель
АО «Кентауский трансформаторный завод», Республика Казахстан
ЮКО, г. Кентау
Ул. КожабаеЬа И. 2
Телефон: 8 (72536) 3-59-79
E-mail: ktz@alageum.com
Импортер
АО «Кентауский трансформаторный завод», Республика Казахстан
ЮКО, г. Кентау
Ул. Кожабаева И. 2
Телефон: 8 (72536) 3-59-79
E-mail: ktz@alageum.com
