| Номер в госреестре | 84426-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VGM40.5Si |
| Изготовитель | Dr. Techn. Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H, Австрия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения VGM40.5Si (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы однофазные, изолированные, литые. Изоляция выполнена из эпоксидного компаунда. Металлический корпус трансформаторов обеспечивает безопасность при прикосновении. На корпусе расположены элементы крепления и разъёмные соединения для подключения первичной и вторичных цепей.
Трансформаторы с двумя вторичными обмотками, смонтированными на едином сердечнике.
Рабочее положение трансформаторов в пространстве - любое.
На боковой стенке корпуса трансформаторы имеют табличку технических данных.
К трансформаторам данного типа относятся трансформаторы напряжения VGM40.5Si с серийными №№ 20/14101 001, 20/14101 002, 20/14101 003, 20/14101 004, 20/14101 005, 20/14101 006, 20/14101 007, 20/14101 008, 20/14101 009, 20/14101 010, 20/14101 011, 20/14101 012, 20/14101 013, 20/14101 014, 20/14101 015, 20/14101 016, 20/14101 017, 20/14101 018.
Нанесение знака поверки на трансформатор не предусмотрено.

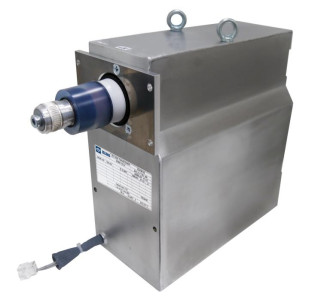

Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжения первичной обмотки, кВ | 6,3 Ыз |
| Значения номинальных напряжений вторичных обмоток, В - основной | 100/V3 |
| - дополнительной | 100/3 |
| Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной | 0,5 |
| - дополнительной | 3P |
| Номинальные мощности вторичных обмоток, В • А - основной | 75 |
| - дополнительной | 75 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора, мм, не более - Высота | 400 |
| - Ширина | 187 |
| - Глубина | 370 |
| Масса трансформатора, кг, не более | 64 |
| Условия эксплуатации: - температура окружающей среды, оС | от -5 до +40 |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | VGM40.5Si | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные документы, устанавливающие требования к трансформаторам напряжения VGM40.5Si
Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750^л/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
