| Номер в госреестре | 84412-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-220-58У1 |
| Изготовитель | Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор"), Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-220-58У1 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы - однофазные, с заземляемой нейтралью.
Конструктивно трансформаторы состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.
Трансформаторы состоят из двух блоков. Каждый блок состоит из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Основания верхнего блока закрыты щитками, предохраняющими от попадания пыли и снега.
К трансформаторам данного типа относятся трансформаторы напряжения НКФ-220-58У1 с зав. №№ 56428, 29009, 27083, 56559, 27150, 56493, 50021, 49690, 50013, 56138, 48784, 49864, 41446, 41478, 41484, 41187, 41438, 41480, 43130, 41483, 41342, 41668, 41520, 41447, 41629, 41627, 41186, 41504, 41511, 41702, 41664, 41485, 41440.
Заводской номер наносится на маркировочную табличку методом штамповки в виде цифрового кода.

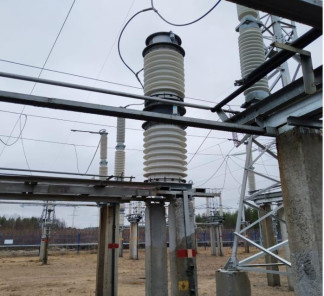

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Рисунок 1 - Общий вид трансформаторов
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальное напряжение первичной обмотки, кВ | 220/V3 | ||
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 | ||
| Классы точности основной вторичной обмотки по ГОСТ 1983-77 | 0,5 | 1 | 3 |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 400 | 600 | 1200 |
| Класс точности дополнительной вторичной обмотки по ГОСТ 1983-77 | 3 | ||
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 1200 | ||
| Предельная мощность, В-А | 2000 | ||
| Номинальная частота напряжения сети, Гц | 50 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У1 (от -45 до +40) |
| Габаритные размеры (длинахширинахвысота), мм, не более | 1044x1044x3330 |
| Масса, кг, не более | 1390 |
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на трансформаторы не предусмотрено.
| Таблица 3 - Комплектность средства изме | ений | |
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-220-58У1 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-220-58У1
ГОСТ 1983-77 «Трансформаторы напряжения. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
| Зарегистрировано поверок | 33 |
| Поверителей | 1 |
| Актуальность данных | 16.04.2024 |
