| Номер в госреестре | 428-14 |
| Наименование СИ | Глубиномеры индикаторные |
| Обозначение типа СИ | ГИ-100 |
| Изготовитель | ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2014 |
| Срок свидетельства | 13.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Глубиномеры индикаторные ГИ-100 предназначены для измерения глубины пазов, отверстий и высоты уступов до 100 мм относительным методом.
Физическая величина - длина (мм).
Принцип действия глубиномера основан на измерении разности показаний по отсчет-ному устройству между начальным (нулевым) показанием, настроенного по установочным мерам, и показанием отсчетного устройства при установке измерительного стержня на измеряемую поверхность.

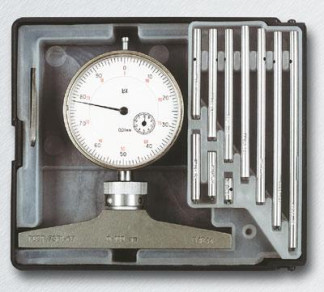

Глубиномер состоит из основания с опорной измерительной поверхностью, в которое устанавливается отсчетное устройство и фиксируется гайкой с помощью ключа, входящего в комплект. Измерительный стержень индикатора через шпильку соединяется со сменными измерительными стержнями.
В качестве отсчетного устройства глубиномеров используется индикатор часового типа ИЧ 10, с пределами измерений от 0 до 10 мм по ГОСТ 577-68.
Число модификаций - 1.
| Наименование параметра | Значение |
| Диапазон измерений глубиномера | от 0 до 100 мм |
| Класс точности отсчетного устройства (индикатор ИЧ 10 по ГОСТ 577-68) | 1 |
| Цена деления отсчетного устройства | 0,01 мм |
| Измерительное усилие глубиномера | не более 2 Н |
| Колебание измерительного усилия глубиномера в пределах рабочего хода | не более 0,8 Н |
| Размеры измерительной поверхности основания (длина Хширина) | не более 100x20 мм |
| Габаритные размеры глубиномера (длина хширинахвысота) | не более 100x27x203 мм |
| Масса глубиномера | не более 0,38 кг |
| Средний срок службы глубиномера | не менее 5 лет |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха | (20 ± 5)°С (60 ± 20) % |
Знак утверждения типа наносят на основание глубиномера методом наклейки этикетки и на титульный лист руководства по эксплуатации типографским способом.
| Наименование изделия | Количество | Примечание |
| Составные части изделия | ||
| Основание глубиномера | 1 | |
| Индикатор ИЧ 10 кл. 1 ГОСТ 577-68 | 1 | Отсчетное устройство |
| Комплект сменных измерительных стержней номинальных значений: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 мм | 1 компл. | |
| Комплект установочных мер номинальных значений: 10, 20, 30, 40, 50, 60, 70, 80, 90 мм. ПГ ± (1-1,5) мкм | 1 компл. | Поставляется по заказу потребителя (комплектом или отдельными мерами) |
| Футляр | 1 | |
| Инструмент | ||
| Ключ для крепления измерительных стержней | 1 | |
| Ключ для зажима отсчетного устройства | 1 | |
| Документация | ||
| ГИ-100.000 РЭ «Глубиномер индикаторный ГИ-100. Руководство по эксплуатации» | 1 | |
| ИЧ02-ИЧ25.000 ПС «Индикатор часового типа ИЧ с ценой деления 0,01 мм. Паспорт» | 1 | |
осуществляется в соответствии с разделом 5 документа ГИ-100.000 РЭ «Глубиномер индикаторный ГИ-100. Руководство по эксплуатации», утвержденным ГЦИ СИ ФБУ «Кировский ЦСМ» в октябре 2013 г.
Перечень эталонов:
- прибор ППИ-4 ТУ 50-288-81, диапазон измерений от 1 до 10 мм, ПГ ± 3 мкм;
- концевые меры 1-Н1 ГОСТ 9038-90.
приведены в документе ГИ-100.000 РЭ «Глубиномер индикаторный ГИ-100. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к глубиномерам индикаторным ГИ-100
ГОСТ 7661-67 «Глубиномеры индикаторные. Технические условия».
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».
Глубиномеры индикаторные ГИ -100 применяются в различных отраслях промышленности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 5992 |
| Поверителей | 193 |
| Актуальность данных | 23.10.2025 |
