| Номер в госреестре | 38548-13 |
| Наименование СИ | Термопреобразователи с унифицированным выходным сигналом |
| Обозначение типа СИ | Метран-2700 |
| Изготовитель | АО "Промышленная группа "Метран", г. Челябинск |
| Год регистрации | 2013 |
| Срок свидетельства | 09.07.2029 |
| МПИ (интервал между поверками) | 1 год - для ТП с НСХ типа B, S; 4 года - для ТП с НСХ типа K, N; 5 лет - для ТП с НСХ типа 50М, 100М, 100П, Pt100 |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи с унифицированным выходным сигналом Метран-2700 (далее -ТП) предназначены для измерений температуры нейтральных, а также агрессивных сред, поверхностей и малогабаритных подшипников.
Принцип действия ТП основан на преобразовании сигнала первичного преобразователя (1111) в унифицированный выходной сигнал постоянного тока 4-20 мА или 20-4 мА измерительным преобразователем (ИП). ИП может встраиваться в соединительную головку или монтироваться на рейке DIN.
ТП подразделяются:
- по типу применяемых 1111 - на ТП с преобразователями термоэлектрическими (номинальная статическая характеристика преобразования (НСХ) типа К, N, S, В по ГОСТ 6616-94) и с термопреобразователями сопротивления (НСХ типа 100П, Pt100, 50М, 100М по ГОСТ 6651-2009);

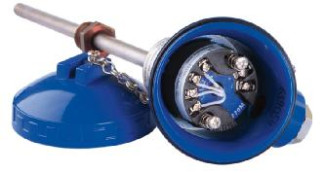

- по связи между входными и выходными цепями - ТП без гальванической связи. Внешний вид ТП представлен на рисунке 1.
Программное обеспечение (далее - ПО) преобразователей является неизменяемым и не считываемым. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1.
| Таблица 1 | - Идентификационные данные программного обеспечения | |||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Метран-270 | 280_REL.HEX | 5.2.2 | 00611B65 | CRC32 |
Метрологические и технические характеристики ТП представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики термопреобразователей с унифицированным выходным сигналом Метран-2700
| Наименование характеристик | Значение характеристик |
| 1 | 2 |
| Диапазон измеряемых температур для ТП с НСХ, °С | |
| Pt100 | от - 50 до 600 |
| 100П | от - 50 до 500 |
| 50М, 100М | от - 50 до 180 |
| K | от - 40 до 1000 |
| N | от - 40 до 1200 |
| S | от 0 до 1300 |
| B | от 600 до 1600 |
| *) Пределы допускаемой основной приведенной по | |
| грешности, % | |
| - для ТП с НСХ типа Pt100, 100П, 50М, 100М | ±0,15; ±0,25 |
| - для ТП с НСХ типа K, N, S, B | ±0,25; ±0,5 |
| *) Пределы допускаемой основной абсолютной по | |
| грешности, °С | |
| - для ТП с НСХ типа Pt100, 100П | ±0,4 |
| - для ТП с НСХ типа 50М, 100М | ±0,5 |
| - для ТП с НСХ типа K, N, S, B | ±1,0 |
| 1 | 2 |
| Температура окружающей среды, °С | от - 51 до 85 |
| Дополнительная погрешность, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур, выраженная в процентах от диапазона изменения выходного сигнала, на каждые 10 °С, % | ±0,1 |
| Показатель тепловой инерции, с, не более - для ТП с НСХ типа Pt100, 100П, 50М, 100М - для ТП с НСХ типа K, N, S, B | 80 500 |
| Выходной сигнал, мА | 4-20; 20-4 |
| Напряжение питания, В для всех исполнений кроме Exia для исполнения Exia | от 12 до 42 от 12 до 24 |
| Сопротивление нагрузки, Ом, не более | 1224 |
| Пульсация выходного сигнала, % от диапазона изменения выходного сигнала, не более | 0,25 |
| Мощность, Вт, не более - для всех исполнений кроме Exia - для исполнения Exia | 1,2 0,58 |
| Устойчивость к воздействию внешнего переменного магнитного поля | частота (50±1) Гц напряженность до 400 А/м |
| Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931 | группы N2, V1, V2, G1 |
| Диапазон температур при транспортировании, °С | от - 50 до 50 |
| Максимальная влажность окружающего воздуха в транспортной таре при температуре 35 °С, %, не более | 98 |
| Степень защиты от воды и пыли | IP 65 |
| Вид взрывозащиты | «искробезопасная электрическая цепь» уровня «ia»; «взрывонепроницаемая оболочка» |
| Габаритные размеры, мм, не более - длина монтажной части - длина наружной части - габаритные размеры корпуса, ширина х высота - длина удлинительного кабеля | 10008 323 110x105 10040 |
| Масса, кг, не более | 9 |
| Вероятность безотказной работы за 1000 ч, не менее | 0,8 |
| 1 | 2 |
| Средний срок службы лет, не менее (при номинальной температуре применения) - для ТП с НСХ типа Pt100, 100П | 8 |
| - для ТП с НСХ типа 50М, 100М | 8 |
| - для ТП с НСХ типа K | 6 |
| - для ТП с НСХ типа N | 6 |
| Средний ресурс работы для ТП с НСХ типа S, B (при номинальной температуре применения), ч | 6000 |
| *) Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в градусах Цельсия, в зависимости от того, что больше. | |
наносится на табличку ТП способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность поставки ТП приведена в таблице 3.
Таблица 3
| Наименование | Обозначение | Кол-во | Примечания |
| Термопреобразователь с унифицированным выходным сигналом | Метран-2700 | 1 шт. | |
| Руководство по эксплуатации | СПГК.5242.000.00 РЭ | 1 экз. | На 10 штук ТП и меньшее количество при поставке в один адрес |
| Паспорт | СПГК.5242.000.00 ПС | 1 экз. | |
| Методика поверки | МИ 4211-018-2013 | 1 экз. |
Осуществляется по документу МИ 4211-018-2013 «Термопреобразователи с унифицированным выходным сигналом Метран-2700. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в июне 2013 г.
Основные средства поверки приведены в таблице 4.
Таблица 4
| Наименование и тип средства поверки | Основные метрологические характеристики |
| Термометр сопротивления эталонный типа ЭТС - 100 | Диапазон измерения температуры от минус 196 °С до 0,01 °С, 3-ий разряд |
| Термометр сопротивления эталонный типа ЭТС - 100 | Диапазон измерения температуры от 0,01 °С до 660,323 °С, 3-ий разряд |
| Преобразователь термоэлектрический платинородий-платиновый эталонный типа ППО | Диапазон измерения температуры от 300 °С до 1200 °С, 2-го разряда |
| Мультиметр многоканальный прецизионный типа МЕТРАН-514-ММП | Диапазон измерения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности 0,0065 % ИВ* + 0,25 мкА. Диапазон измерения напряжения постоянного тока от 0 до 1,1 В, от 0 до 200 мВ, пределы допускаемой основной погрешности 0,005 % ИВ* + 2 мкВ |
| Преобразователь термоэлектрический платинородий-платинородие-вый эталонный типа ПРО | Диапазон измерения температуры от 600 °С до 1800 °С, 2-го разряда |
| *ИВ - значение текущей измеряемой величины. | |
содержатся в документе СПГК.5242.000.00 РЭ «Термопреобразователи с унифицированным выходным сигналом Метран-2700. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к термопреобразователям с унифицированным выходным сигналом Метран-2700
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 6651-2009 «Преобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
ТУ 4211-018-51453097-2008 «Термопреобразователи с унифицированным выходным сигналом Метран-2700. Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 21866 |
| Поверителей | 130 |
| Актуальность данных | 23.10.2025 |
