| Номер в госреестре | 14753-16 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ДМ5007 |
| Изготовитель | Открытое акционерное общество «Манотомь» (ОАО «Манотомь»), г. Томск |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ДМ5007 (далее - датчики) предназначены для измерений и преобразования абсолютного давления, избыточного давления, давления разрежения, разности давлений, избыточного давления-разряжения в унифицированный выходной сигнал постоянного тока.
Датчики состоят из чувствительного элемента, разделительного устройства и электронной схемы. Чувствительный элемент выполнен в виде тензорезистивного моста. Электронная схема осуществляет преобразование сопротивления тензорезистивного моста в унифицированный сигнал постоянного тока.
Датчики выпускаются следующих модификаций: ДМ5007-ДИ, ДМ5007А-ДИ (-ДА,
-ДД, -ДВ, ДВИ), ДМ5007Ех-ДИ (-ДА, -ДД, -ДВ, ДВИ), ДМ5007АЕх-ДИ (-ДА, -ДД, -ДВ, ДВИ).
Модификации датчиков различаются видом измеряемого давления:
- абсолютное давление (ДА);
- избыточное давление (ДИ);
- разрежение (ДВ);
- разность давлений (ДД);
- избыточное давление-разряжение (ДВИ).
Датчики ДМ5007Ех и ДМ5007АЕх являются взрывозащищенными с видом взрывозашиты:
- ДМ5007Ех - «Взрывонепроницаемая оболочка» с маркировкой взрывозащиты
«1ЕхёПБТ5Х» по ГОСТ 30852.0-2002, ГОСТ 30852.13-2002.
- ДМ5007АЕх - «Искробезопасная электрическая цепь» с маркировкой взрывозашиты «0ExiaIICT5X» по ГОСТ 30852.0-2002, ГОСТ 30852.13-2002.
Датчики ДМ5007 изготавливаются в корпусе из ударопрочного полистирола, датчики
ДМ5007Ех, ДМ5007АЕх, ДМ5007А - в металлическом (сталь) корпусе, датчики ДМ5007А-ДД -в металлическом (сталь, алюминий) корпусе.

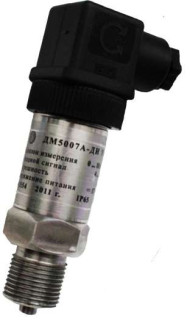

Фотографии общего вида датчиков приведены на рисунках 1, 2 и 3.
Рисунок 3 - Датчик давления ДМ5007А-ДД
Пломбирование датчиков давления ДМ5007 не предусмотрено.
отсутствует.
Верхние и нижние пределы измерений давления в зависимости от модификаций датчиков приведены в таблицах 1 и 2.
Таблица 1
| Модификация датчика | Верхние пределы измерений давления | |
| кПа | МПа | |
| ДМ5007-ДИ ДМ5007А-ДИ ДМ5007Ех-ДИ ДМ5007АЕх-ДИ | 10; 16; 25; 60; 63; 100; 160; 250; 400; 600; 630 | 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0, 6,3; 10; 16; 25; 40; 60; 63; 100; 160; 250 |
| ДМ5007А-ДА ДМ5007Ех-ДА ДМ5007АЕх-ДА | 600;630 | 0,6; 1,0; 1,6; 2,5; 4,0; 6,0, 6,3; 10; 16 |
| ДМ5007А-ДД ДМ5007Ех-ДД ДМ5007АЕх-ДД | 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0, 10; 16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 | 0,4; 0,6; 1,0; 1,6; 2,5 |
Таблица 2
| Модификация датчика | Нижние пределы измерений давления, МПа | Верхние пределы измерений давления, МПа |
| ДМ5007А-ДВ ДМ5007Ех-ДВ ДМ5007АЕх-ДВ | 0 | -0,01; -0,016; -0,025; -0,04; -0,06; -0,1 |
| ДМ5007А-ДВИ ДМ5007Ех-ДВИ ДМ5007АЕх-ДВИ | -0,1 | 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
| Примечания к таблицам 1 и 2: 1. По заказу датчики могут быть изготовлены со следующими единицами измерения давления: кгс/см2, бар, мм рт. ст., мм вод. ст., атм. 2 Диапазон предельно допускаемого рабочего избыточного давления для датчиков разности давлений от 0 до 16 МПа. 3 Нижний предел измерений датчиков абсолютного давления, избыточного давления и разности давлений равен нулю. | ||
Основные метрологические и технические характеристики датчиков приведены в таблицах 3 и 4.
Таблица 3
| Наименование характеристик | Значение | |
| ДМ5007А, ДМ5007Ех, ДМ5007АЕх | ДМ5007 | |
| Пределы допускаемой основной | ±0,25 | |
| приведенной погрешности (у), % | ±0,50 | |
| от диапазона измерений | ±1,00 | |
| Наименование характеристик | Значение | ||
| ДМ5007А, ДМ5007Ех, ДМ5007АЕх | ДМ5007 | ||
| Рабочий диапазон температур, °С | от -55 до +70 включ. | св. -40 до +70 | от -40 до +70 |
| Пределы допускаемой дополнительной приведенной погрешности датчиков, вызванной отклонением температуры окружающего воздуха в диапазоне от +21 до +25 °С, в рабочем диапазоне температур на каждые 10 °С, % от диапазона измерений: - при у = ±0,25 | ±0,45 | ±0,2 | ±0,2 |
| - при у = ±0,50 | ±0,50 | ±0,2 | ±0,2 |
| - при у = ±1,00 | ±0,75 | ±0,5 | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности от воздействия рабочего (статического) давления на каждый 1 МПа, % от диапазона измерений | ±0,3 | ||
Таблица 4
| Наименование характеристик | Значение |
| Напряжение питания постоянного тока, В | от 17 до 42 |
| Потребляемая мощность датчиков, В А, не более: | |
| - с выходным сигналом от 4 до 20 мА | 0,85 |
| - с выходным сигналом от 0 до 5 мА | 0,36 |
| Масса датчиков, кг, не более: | |
| - ДМ5007, ДМ5007А | 0,35 |
| - ДМ5007Ех-ДД, ДМ5007АЕх-ДД | 0,40 |
| - ДМ5007А-ДД | 0,70 |
| - ДМ5007Ех, ДМ5007АЕх | 0,80 |
| Габаритные размеры, мм, не более: | |
| - ДМ5007-ДИ | 52x32x110 |
| - ДМ5007А-ДИ, ДМ5007А-ДА, ДМ5007А-ДВИ | 57x42x122 |
| - ДМ5007Ех-ДИ, ДМ5007Ех -ДА, ДМ5007Ех -ДВИ | 102x42x96 |
| - ДМ5007АЕх-ДИ, ДМ5007АЕх -ДА, ДМ5007АЕх -ДВИ | 92x42x96 |
| - ДМ5007А-ДД | 160x96x167 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 8 |
наносится на табличку, прикрепленную к датчику, методом гравирования и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность датчиков давления ДМ5007
| Наименование | Обозначение | Количество |
| Датчик давления ДМ5007 | В соответствии с заказом | 1 шт. |
| Паспорт | 5Ш0.283.339ПС | 1 экз. |
| Руководство по эксплуатации | 5Ш0.283.339РЭ | 1 экз. |
| Сертификат соответствия требованиям технического регламента Таможенного союза ТР ТС 012/2011 (для датчиков ДМ5007Ех, ДМ5007АЕх) | - | 1 экз. |
| Примечание - При поставке партии датчиков в один адрес допускается прилагать по одному экземпляру руководства по эксплуатации и сертификата соответствия требованиям технического регламента Таможенного союза ТР ТС 012/2011, если иное количество не оговорено при заказе | ||
осуществляется по документу МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-6; МП-60; МП-2500 (Регистрационный № 31703-06).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Вольтметр цифровой интегрирующий Щ 1516 (Регистрационный № 4969-75).
Магазин сопротивления Р4831 (Регистрационный № 48930-12).
Источник питания постоянного тока Б5-47 (Регистрационный № 5967-77).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора и в паспорт или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.802-2012 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний
ТУ 311-0022559.012-95 Датчики давления ДМ5007. Технические условия
