| Номер в госреестре | 91149-24 |
| Наименование СИ | Штангенциркули |
| Обозначение типа СИ | Micron |
| Изготовитель | SHANGHAI UNI-STAR TOOLS COMPANY, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 29.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули Micron (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Штангенциркули состоят из штанги со шкалой, подвижной рамки с отсчётным устройством, зажимающего элемента, губок для измерений внешних и внутренних размеров. Штангенциркули модификаций ШЦ-I, ШТ ЦК-I, ТТТТЦТЦ-I оснащены глубиномером.
Принцип действия штангенциркулей модификаций ШЦ-I, ШЦ-II, ШЦ-III (с отсчётом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка может быть цельно фрезерованной или соединённой винтами (нониусная шкала соединена винтами с рамкой).
Принцип действия штангенциркулей модификаций ШЦК-I (со значением отсчёта по круговой шкале) основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом, расположенным в средней или задней части рамки.
Принцип действия штангенциркулей модификаций ШЦЦ-I, ШЦЦ-II, ШЦЦ-III (с цифровым отсчётным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Кнопка (ABS) активирует функцию, которая позволяет переключать штангенциркуль из режима абсолютных измерений в режим относительных. Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).
Штангенциркули двусторонние с глубиномером состоят из штанги с основной измерительной шкалой на рабочей поверхности, по которой двигается подвижная рамка, зажимающего элемента, отсчетного устройства, глубиномера, губок с кромочными измерительными поверхностями для измерения внутренних размеров, губок с плоскими измерительными поверхностями для измерения наружных размеров.
Штангенциркули двусторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно, и губок с кромочными измерительными поверхностями для измерения наружных размеров.
Штангенциркули односторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.
Штангенциркули изготавливаются семи модификаций:
- ШЦ-I - двусторонние с глубиномером со значением отсчёта по нониусу 0,02, 0,05 мм, 0,1 мм, включая следующие типоразмеры: ШЦ-I-100 0,02, ШЦ-I-125 0,02, ШЦ-I-150 0,02, ШЦ-I-160 0,02, ШЦ-1-200 0,02, ШЦ-1-250 0,02, ШЦ-1-300 0,02, ШЦ-I-100 0,05, ШЦ-1-125 0,05, ШЦ-I-150 0,05, ШЦП-160 0,05, ШЦШ200 0,05, ШЦШ250 0,05, ШЦ4-300 0,05, ШЦ-I-100 0,1, ШЦ-I-125 0,1, ШЦ-I-150 0,1, ШЦ-I-160 0,1, ШЦШ200 0,1, ШЦШ250 0,1, ШЦШ300 0,1;
- ШЦ-II - двусторонние со значением отсчёта по нониусу 0,02, 0,05 мм, 0,1 мм включая следующие типоразмеры: ШЦ-II-160 0,02, ШЦ-П-200 0,02, ШЦ-П-250 0,02, ШЦ-П-300 0,02, ШЦ-П-400 0,02, ШЦ-П-500 0,02, ШЦ-П-600 0,02, ШЦ-П-630 0,02, ШЦ-П-800 0,02, ШЦ-П-1000 0,02, ШЦ-П-1250 0,02, ШЦ-П-1500 0,02, ШЦ-П-1600 0,02, ШЦ-П-2000 0,02, ШЦ-П-160 0,05, ШЦ-П-200 0,05, ШЦ-П-250 0,05, ШЦ-П-300 0,05, ШЦ-П-400 0,05, ШЦ-П-500 0,05, ШЦ-П-600 0,05, ШЦ-П-630 0,05, ШЦ-П-800 0,05, ШЦ-П-1000 0,05, ШЦ-П-1250 0,05, ШЦ-П-1500 0,05, ШЦ-П-1600 0,05, ШЦ-П-2000 0,05, ШЦ-П-160 0,1, ШЦ-П-200 0,1, ШЦ-П-250 0,1, ШЦ-П-300 0,1, ШЦ-П-400 0,1, ШЦ-П-500 0,1, ШЦ-П-600 0,1, ШЦ-П-630 0,1, ШЦ-П-800 0,1, ШЦ-П-1000 0,1, ШЦ-П-1250 0,1, ШЦ-П-1500 0,1, ШЦ-П-1600 0,1, ШЦ-П-2000 0,1;
- ШЦ-III - односторонние со значением отсчёта по нониусу 0,05, 0,1 включая следующие типоразмеры: ШЦ-Ш-400 0,05, ШЦ-Ш-500 0,05, ШЦ-Ш-600 0,05, ШЦ-Ш-630 0,05, ШЦ-Ш-800 0,05, ШЦ-Ш-1000 0,05, ШЦ-Ш-1250 0,05, ШЦ-Ш-1500 0,05, ШЦ-Ш-1600 0,05, ШЦ-Ш-2000 0,05, , ШЦ-Ш-2500 0,05, ШЦ-Ш-3000 0,05, ШЦ-Ш-4000 0,05, ШЦ-Ш-400 0,1, ШЦ-Ш-500 0,1, ШЦ-Ш-600 0,1, ШЦ-Ш-630 0,1, ШЦ-Ш-800 0,1, ШЦ-Ш-1000 0,1, ШЦ-Ш-1250 0,1, ШЦ-Ш-1500 0,1, ШЦ-Ш-1600 0,1, ШЦ-Ш-2000 0,1, ШЦ-Ш-2500 0,1, ШЦ-Ш-3000 0,1, ШЦ-Ш-4000 0,1;
- ШТ ЦК-I - двусторонние с глубиномером с отсчётом по круговой шкале 0,01, 0,02 мм включая следующие типоразмеры: ШТЦК-Т-^б 0,01, TnnK-I-150 0,01, ШЦК-I-160 0,01, ШЦК-I-200 0,01, ШТ ЦК -I-250 0,01, ШЦК-П300 0,01, ШЦК-П125 0,02, ШЦКП-150 0,02, ШЦКП-160 0,02, ШЦКШ200 0,02, ШЦКШ250 0,02, ШЦКШ300 0,02;
- ШЦЦ-I - двусторонние с глубиномером с цифровым отсчетным устройством с шагом дискретности 0,01 включая следующие типоразмеры: ШЦЦ-I-100 0,01, ШЦЦ-I-125 0,01, ШЦЦ-I-150 0,01, ШЦЦ-I-160 0,01, ШЦЦ-П200 0,01, ШЦЦП-250 0,01, ШЦЦП-300 0,01;
- ШЦЦ-II - двусторонние с цифровым отсчетным устройством с шагом дискретности 0,01 включая следующие типоразмеры: ШЦЦ-II-160 0,01, ШЦЦ-П-200 0,01, ШЦЦ-П-250 0,01, ШЦЦ-П-300 0,01, ШЦЦ-П-400 0,01, ШЦЦ-П-500 0,01, ШЦЦ-П-600 0,01, ШЦЦ-П-630 0,01, ШЦЦ-П-800 0,01, ШЦЦ-П-1000 0,01, ШЦЦ-П-1250 0,01, ШЦЦ-П-1500 0,01, ШЦЦ-П-1600 0,01, ШЦЦ-П-2000 0,01;
- ШЦЦ-III - односторонние с цифровым отсчетным устройством с шагом дискретности 0,01 включая следующие типоразмеры: ШЦЦ-Ш-400 0,01, ШЦЦ-Ш-500 0,01, ШЦЦ-Ш-600 0,01, ШЦЦ-Ш-630 0,01, ШЦЦ-Ш-800 0,01, ШЦЦ-Ш-1000 0,01, ШЦЦ-Ш-1250 0,01, ШЦЦ-Ш-1500 0,01, ШЦЦ-Ш-1600 0,01, ШЦЦ-Ш-2000 0,01, ШЦЦ-Ш-2500 0,01, ШЦЦ-Ш-3000 0,01, ШЦЦ-III-3500 0,01, ШЦЦ-Ш-4000 0,01.
Подвижная рамка штангенциркулей с цифровым отсчетным устройством может иметь различные варианты исполнения формы и цвета корпуса, не влияющие на метрологические характеристики.
Обозначение модификации штангенциркулей:
- для штангенциркулей модификации ШЦ-I с диапазоном измерений от 0 до 250 мм и значением отчета по нониусу 0,05 мм:
ШЦ-1-250 0,05
- для штангенциркулей модификации ШЦ-II с диапазоном измерений от 0 до 160 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-П-160 0,05
- для штангенциркулей модификации ШТ Ц-III с диапазоном измерений от 0 до 4000 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-Ш-4000 0,05
- для штангенциркулей модификации ШЦК-I с диапазоном измерений от 0 до 300 мм и значением отсчета по круговой шкале 0,01 мм:
ШЦК-1-300 0,01
- для штангенциркулей модификации ШЦЦ-I с диапазоном измерений от 0 до 160 мм с шагом дискретности 0,01 мм:
ШЦЦ-1-160 0,01
- для штангенциркулей модификации ШТ ЦТ Ц-II с диапазоном измерений от 0 до 400 мм с шагом дискретности 0,01 мм:
ШТЩ-П-400 0,01
- для штангенциркулей модификации ШЦЦ-Ш с диапазоном измерений от 0 до 1250 мм с шагом дискретности 0,01 мм:
ШЦЦ-Ш-1250 0,01
По заказу потребителя, у штангенциркулей с отсчётом по нониусу на штангу может быть дополнительно нанесена шкала в дюймах, у штангенциркулей с цифровым отсчётным устройством шкала на штангу может не наносится, или наносится в миллиметрах или в миллиметрах и дюймах.
Заводской номер наносится на оборотную поверхность штанги или на не рабочую часть лицевой поверхности штанги в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, в виде гравировки. Общий вид и место нанесения заводского номера представлены на рисунке 19.
Нанесение знака поверки на средство измерений не предусмотрено.
Штангенциркули выпускаются под товарными знаками <<", ■
которые наносятся на нерабочую лицевую поверхность штанги, рамку или циферблат круговой шкалы, а так же на футляр.
Пломбирование штангенциркулей не предусмотрено.
Общий вид штангенциркулей представлен на рисунках 1-12, рисунке 15 и рисунке 17.
Рисунок 1 - Общий вид штангенциркулей модификации ШЦ-I со шкалой в миллиметрах и с цельно фрезерованной рамкой
Рисунок 2 - Общий вид штангенциркулей модификации ШЦ-I со шкалой в миллиметрах, рамкой, соединённой винтами и дополнительной шкалой на штанге в дюймах
Рисунок 3 - Общий вид штангенциркулей модификации ШЦ-I со шкалой в миллиметрах, рамкой, соединённой винтами и с нанесённым товарным знаком Micron PRO
Рисунок 4 - Общий вид штангенциркулей модификации ШЦ-I со шкалой в миллиметрах и рамкой, соединённой винтами
Рисунок 5 - Общий вид штангенциркулей модификации ТТТТЦ-П со шкалой в миллиметрах, рамкой, соединённой винтами и стандартным вылетом губок
Рисунок 6 - Общий вид штангенциркулей модификации ШЦ-II со шкалой в миллиметрах, рамкой, соединённой винтами, дополнительной шкалой на штанге в дюймах и увеличенным вылетом губок

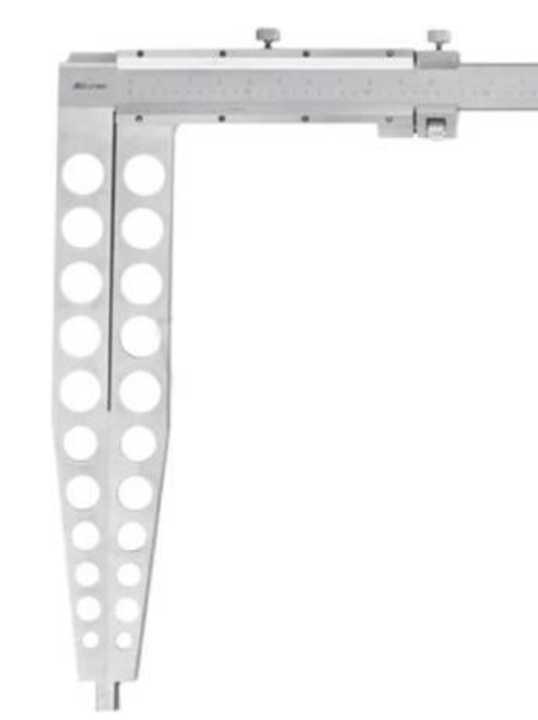

Рисунок 7 - Общий вид штангенциркулей модификации ШЦ-Ш со шкалой в миллиметрах, рамкой, соединённой винтами, дополнительной шкалой на штанге в дюймах и стандартным вылетом губок
Рисунок 8 - Общий вид штангенциркулей модификации ШЦ-Ш со шкалой в миллиметрах, рамкой, соединённой винтами, дополнительной шкалой на штанге в дюймах и увеличенным вылетом губок
Рисунок 9 - Общий вид штангенциркулей модификации ШЦ-III со шкалой в миллиметрах, рамкой, соединённой винтами, дополнительной шкалой на штанге в дюймах и увеличенным вылетом губок

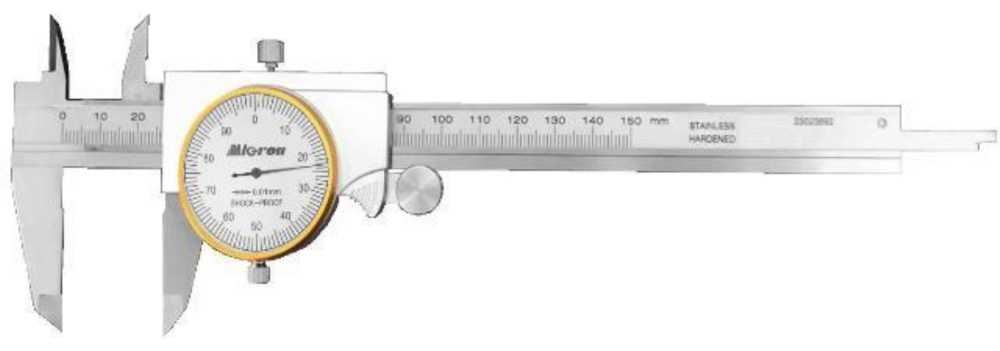

Рисунок 10 - Общий вид штангенциркулей типа ШЦК-I с круговой шкалой в миллиметрах и расположением стопорного винта в задней части рамки

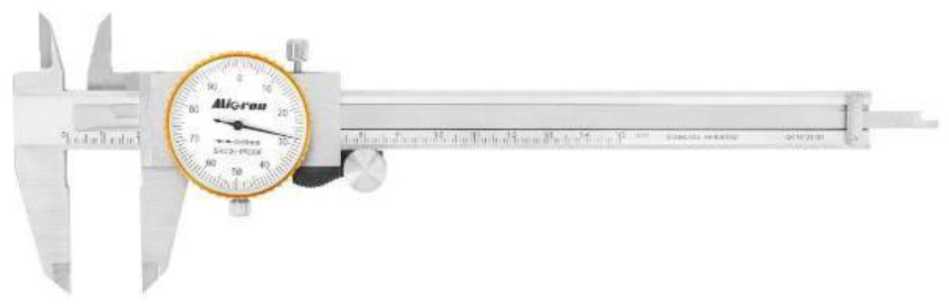

Рисунок 11 - Общий вид штангенциркулей типа ШЦК-I с круговой шкалой в миллиметрах и расположением стопорного винта в средней части рамки

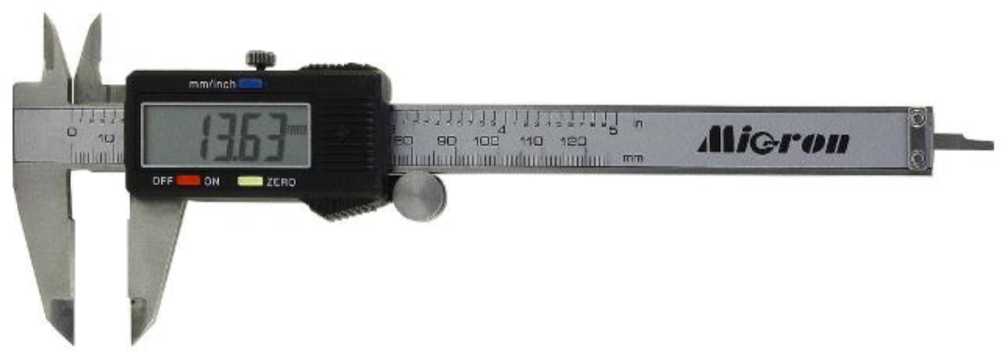

Рисунок 12 - Общий вид штангенциркулей модификации ШЦЦ-I

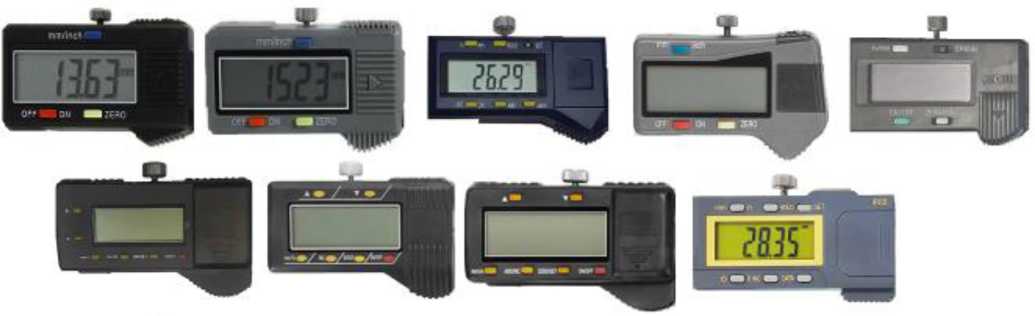

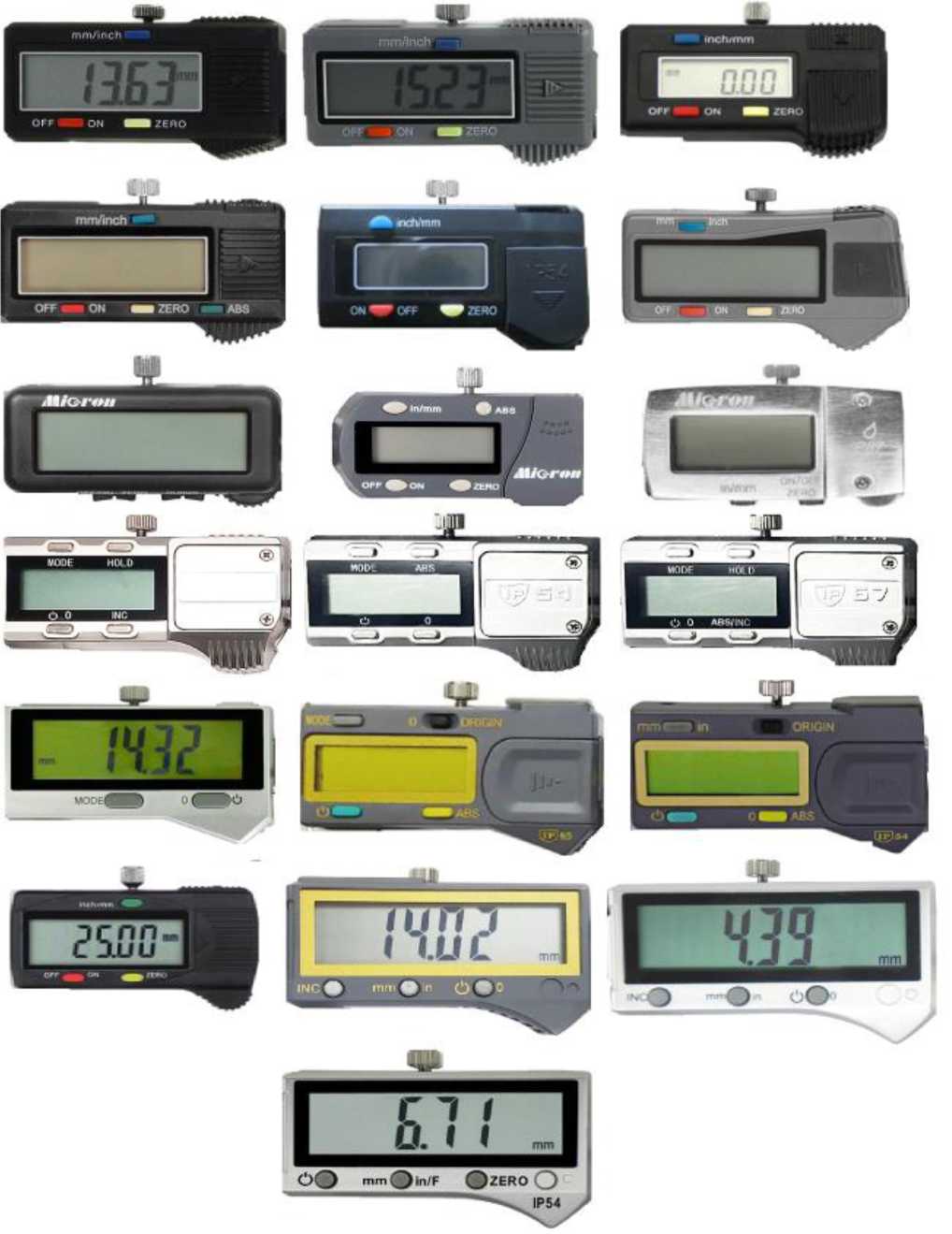

Рисунок 13 - Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации ТТТТЦЦ-I;

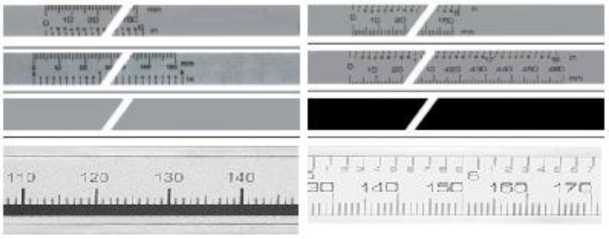

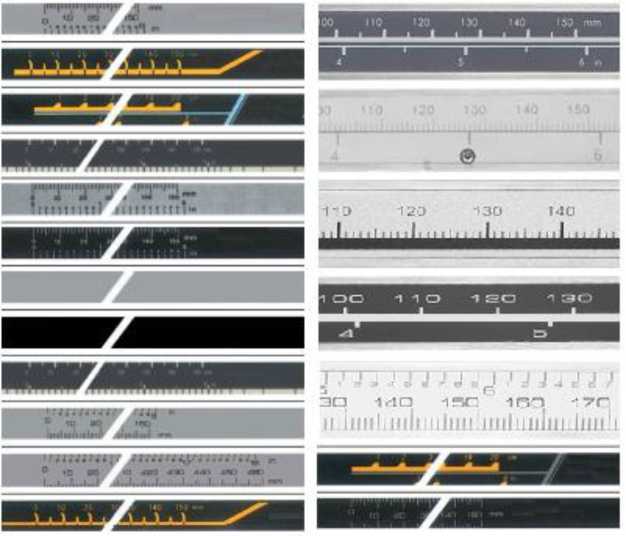

Рисунок 14 - Варианты исполнения штанги для штангенциркулей модификации ШЦЦ-I

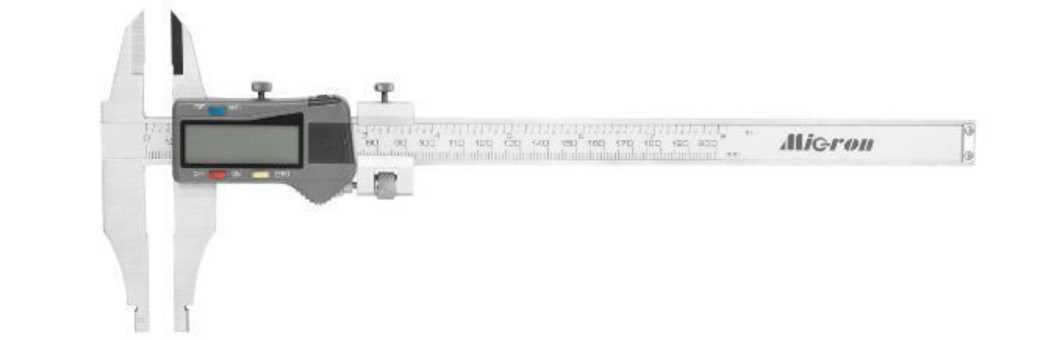

Рисунок 15 - Общий вид штангенциркулей модификации ТТПЦЦ-П
а)
б)
Рисунок 16 - Варианты исполнений штанги и цифрового отсчетного устройства для штангенциркулей модификации ШЦЦ-II
а) варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации ШЦЦ-II;
б) варианты исполнения штанги для штангенциркулей модификации ШЦЦ-II

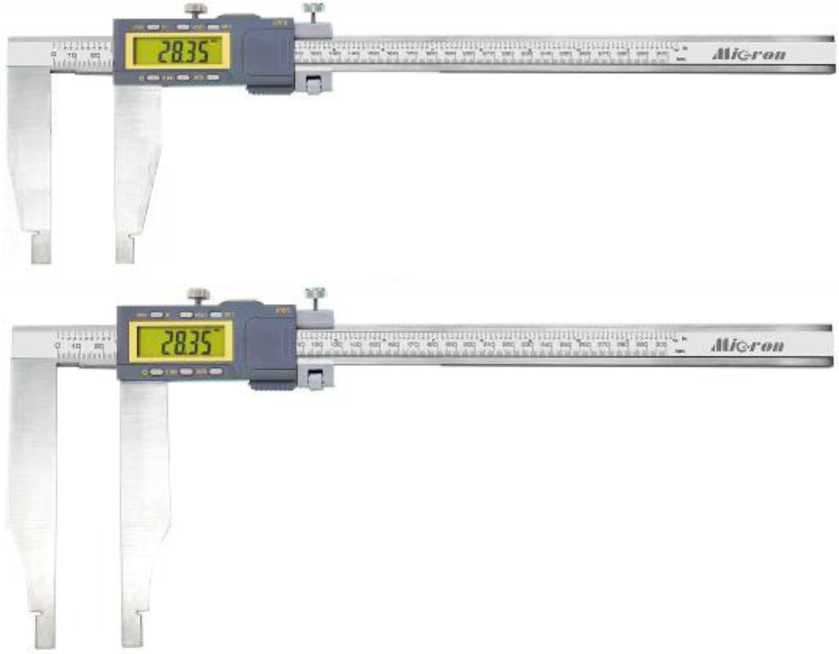

Рисунок 17 - Общий вид штангенциркулей модификации ШЦЦ-Ш

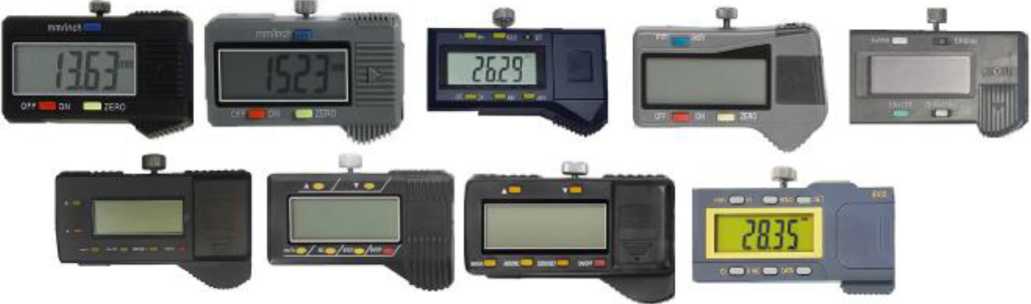

Рисунок 18 - Варианты исполнений штанги и цифрового отсчетного устройства для штангенциркулей модификации ШЦЦ-Ш
а) варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации ШЦЦ-Ш;
б) варианты исполнения штанги для штангенциркулей модификации ШЦЦ-Ш
Место нанесения заводского номера
а) б)
Рисунок 19 - Общий вид и место нанесения заводского номера на штангенциркули: а) в цифровом формате; б) в буквенно-цифровом формате.
Схемы обозначения губок штангенциркулей приведены на рисунке 20.
а)
в)

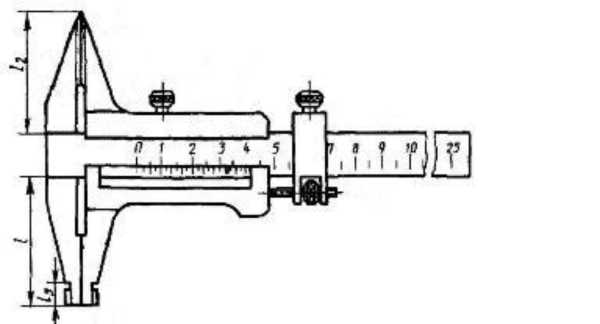

Рисунок 20 - Схемы обозначения губок штангенциркулей модификаций: а) ШЦ-I, ШЦЦ-I, ШТ ЦК-I; б ШЦ-II, ШЦЦ-II; в) ШЦ-Ш, ШЦЦ-Ш
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1 - Метрологические и технические характеристики штангенциркулей с отсчетом по нониусу
| Модификация штангенциркуля | Диапазон измерений*, мм | Значение отсчета по нониусу, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | Пределы допускаемой абсолютной погрешности измерении, мм |
| ШЦ-I | от 0 до 100 | 0,02 | ±0,03 | ±0,03 |
| 0,05 | ±0,05 | ±0,05 | ||
| 0,1 | ±0,1 | ±0,1 | ||
| от 0 до 125 | 0,02 | ±0,03 | ±0,03 | |
| 0,05 | ±0,05 | ±0,05 | ||
| 0,1 | ±0,1 | ±0,1 | ||
| от 0 до 150 | 0,02 | ±0,03 | ±0,03 | |
| 0,05 | ±0,05 | ±0,05 | ||
| 0,1 | ±0,1 | ±0,1 | ||
| от 0 до 160 | 0,02 | ±0,03 | ±0,03 | |
| 0,05 | ±0,05 | ±0,05 | ||
| 0,1 | ±0,1 | ±0,1 | ||
| от 0 до 200 | 0,02 | ±0,03 | ±0,03 | |
| 0,05 | ±0,05 | ±0,05 | ||
| 0,1 | ±0,1 | ±0,1 | ||
| от 0 до 250 | 0,02 | ±0,04 | ±0,04 | |
| 0,05 | ±0,05 | ±0,05 | ||
| 0,1 | ±0,1 | ±0,1 | ||
| от 0 до 300 | 0,02 | ±0,04 | ±0,04 | |
| 0,05 | ±0,05 | ±0,05 | ||
| 0,1 | ±0,1 | ±0,1 | ||
| ШЦ-II | от 0 до 160 | 0,02 | - | ±0,03 |
| 0,05 | ±0,05 | |||
| 0,1 | ±0,1 | |||
| от 0 до 200 | 0,02 | - | ±0,03 | |
| 0,05 | ±0,05 | |||
| 0,1 | ±0,1 | |||
| от 0 до 250 | 0,02 | - | ±0,04 | |
| 0,05 | ±0,05 | |||
| 0,1 | ±0,1 | |||
| от 0 до 300 | 0,02 | - | ±0,04 | |
| 0,05 | ±0,05 | |||
| 0,1 | ±0,1 |
| Модификация штангенциркуля | Диапазон измерений*, мм | Значение отсчета по нониусу, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | Пределы допускаемой абсолютной погрешности измерении, мм |
| ШЦ-II | от 0 до 400 | 0,02 | - | ±0,04 |
| ±0,08 | ||||
| 0,05 | ±0,05 | |||
| ±0,10 | ||||
| 0,1 | ±0,10 | |||
| ±0,2 | ||||
| от 0 до 500 | 0,02 | - | ±0,05 | |
| ±0,10 | ||||
| 0,05 | ±0,10 | |||
| ±0,20 | ||||
| 0,1 | ±0,10 | |||
| ±0,20 | ||||
| от 0 до 600 | 0,02 | - | ±0,05 | |
| ±0,10 | ||||
| 0,05 | ±0,10 | |||
| ±0,20 | ||||
| 0,1 | ±0,10 | |||
| ±0,20 | ||||
| от 0 до 630 | 0,02 | - | ±0,08 | |
| ±0,14 | ||||
| 0,05 | ±0,10 | |||
| ±0,20 | ||||
| 0,1 | ±0,10 | |||
| ±0,20 | ||||
| от 0 до 800 | 0,02 | - | ±0,08 | |
| ±0,14 | ||||
| 0,05 | ±0,10 | |||
| ±0,20 | ||||
| 0,1 | ±0,10 | |||
| ±0,20 | ||||
| от 0 до 1000 | 0,02 | - | ±0,08 | |
| ±0,16 | ||||
| 0,05 | ±0,10 | |||
| ±0,20 | ||||
| 0,1 | ±0,10 | |||
| ±0,20 |
| Модификация штангенциркуля | Диапазон измерений*, мм | Значение отсчета по нониусу, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | Пределы допускаемой абсолютной погрешности измерении, мм |
| ШЦ-II | от 0 до 1250 | 0,02 | - | ±0,10 |
| ±0,20 | ||||
| 0,05 | ±0,15 | |||
| ±0,30 | ||||
| 0,1 | ±0,20 | |||
| ±0,30 | ||||
| от 0 до 1500 | 0,02 | - | ±0,10 | |
| ±0,20 | ||||
| 0,05 | ±0,15 | |||
| ±0,30 | ||||
| 0,1 | ±0,20 | |||
| ±0,40 | ||||
| от 0 до 1600 | 0,02 | - | ±0,14 | |
| ±0,28 | ||||
| 0,05 | ±0,20 | |||
| ±0,40 | ||||
| 0,1 | ±0,20 | |||
| ±0,40 | ||||
| от 0 до 2000 | 0,02 | - | ±0,14 | |
| ±0,28 | ||||
| 0,05 | ±0,20 | |||
| ±0,40 | ||||
| 0,1 | ±0,20 | |||
| ±0,40 | ||||
| ШЦ-Ш | от 0 до 400 | 0,05 | - | ±0,05 |
| ±0,10 | ||||
| 0,1 | ±0,10 | |||
| ±0,20 | ||||
| от 0 до 500 | 0,05 | - | ±0,10 | |
| ±0,20 | ||||
| 0,1 | ±0,10 | |||
| ±0,20 | ||||
| от 0 до 600 | 0,05 | - | ±0,10 | |
| ±0,20 | ||||
| 0,1 | ±0,10 | |||
| ±0,20 |
| Модификация штангенциркуля | Диапазон измерений*, мм | Значение отсчета по нониусу, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | Пределы допускаемой абсолютной погрешности измерении, мм |
| ШЦ-Ш | от 0 до 630 | 0,05 | - | ±0,10 |
| ±0,20 | ||||
| 0,1 | ±0,10 | |||
| ±0,20 | ||||
| от 0 до 800 | 0,05 | - | ±0,10 | |
| ±0,20 | ||||
| 0,1 | ±0,10 | |||
| ±0,20 | ||||
| от 0 до 1000 | 0,05 | - | ±0,10 | |
| ±0,20 | ||||
| 0,1 | ±0,10 | |||
| ±0,20 | ||||
| от 0 до 1250 | 0,05 | - | ±0,15 | |
| ±0,20 | ||||
| 0,1 | ±0,20 | |||
| ±0,30 | ||||
| от 0 до 1500 | 0,05 | - | ±0,15 | |
| ±0,33 | ||||
| 0,1 | ±0,20 | |||
| ±0,37 | ||||
| от 0 до 1600 | 0,05 | - | ±0,37 | |
| ±0,20 | ||||
| 0,1 | ±0,35 | |||
| ±0,25 | ||||
| от 0 до 2000 | 0,05 | - | ±0,40 | |
| ±0,20 | ||||
| 0,1 | ±0,38 | |||
| ±0,25 | ||||
| от 0 до 2500 | 0,05 | - | ±0,24 | |
| ±0,43 | ||||
| 0,1 | ±0,30 | |||
| ±0,45 | ||||
| от 0 до 3000 | 0,05 | - | ±0,31 | |
| ±0,45 | ||||
| 0,1 | ±0,35 | |||
| ±0,45 |
| Модификация штангенциркуля | Диапазон измерений*, мм | Значение отсчета по нониусу, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | Пределы допускаемой абсолютной погрешности измерении, мм |
| ШЦ-Ш | от 0 до 4000 | 0,05 | - | ±0,40 |
| ±0,47 | ||||
| 0,1 | ±0,45 | |||
| ±0,52 |
* Нижний предел диапазона измерений установлен для измерений наружных размеров
Таблица 2 - Метрологические и технические характеристики штангенциркулей с отсчетом по круговой шкале.
| Модификация штангенциркуля | Диапазон измерений*, мм | Значение отсчета по круговой шкале, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | Пределы допускаемой абсолютной погрешности измерении, мм |
| ШТ ЦК-I | от 0 до 125 | 0,01 | ±0,03 | ±0,03 |
| 0,02 | ||||
| от 0 до 150 | 0,01 | |||
| 0,02 | ||||
| от 0 до 160 | 0,01 | |||
| 0,02 | ||||
| от 0 до 200 | 0,01 | |||
| 0,02 | ||||
| от 0 до 250 | 0,01 | ±0,04 | ||
| 0,02 | ||||
| от 0 до 300 | 0,01 | |||
| 0,02 |
* Нижний предел диапазона измерений установлен для измерений наружных размеров
Таблица 3 - Метрологические и технические характеристики штангенциркулей с цифровым отсчетным устройством
| Модификация штангенциркуля | Диапазон измерений*, мм | Шаг дискретности цифрового отсчётного устройства, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | Пределы допускаемой абсолютной погрешности измерении, мм |
| ШЦЦ-I | от 0 до 100 | 0,01 | ±0,03 | ±0,03 |
| от 0 до 125 | ||||
| от 0 до 150 | ||||
| от 0 до 160 | ||||
| от 0 до 200 | ||||
| от 0 до 250 | ±0,04 | |||
| от 0 до 300 | ||||
| ШЦЦ-II | от 0 до 160 | 0,01 | - | ±0,03 |
| от 0 до 200 | 0,01 | - | ±0,04 | |
| от 0 до 250 | 0,01 | - | ||
| от 0 до 300 | 0,01 | - | ||
| от 0 до 400 | 0,01 | - | ±0,04 | |
| - | ±0,08 | |||
| от 0 до 500 | 0,01 | - | ±0,05 | |
| - | ±0,1 | |||
| от 0 до 600 | 0,01 | - | ±0,05 | |
| - | ±0,1 | |||
| от 0 до 630 | 0,01 | - | ±0,07 | |
| - | ±0,14 | |||
| от 0 до 800 | 0,01 | - | ±0,07 | |
| - | ±0,14 | |||
| от 0 до 1000 | 0,01 | - | ±0,07 | |
| - | ±0,14 | |||
| от 0 до 1250 | 0,01 | - | ±0,10 | |
| - | ±0,20 | |||
| от 0 до 1500 | 0,01 | - | ±0,10 | |
| - | ±0,20 | |||
| от 0 до 1600 | 0,01 | - | ±0,14 | |
| - | ±0,28 | |||
| от 0 до 2000 | 0,01 | - | ±0,14 | |
| - | ±0,28 |
| Модификация штангенциркуля | Диапазон измерений*, мм | Шаг дискретности цифрового отсчётного устройства, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | Пределы допускаемой абсолютной погрешности измерении, мм |
| ШЦЦ-Ш | от 0 до 400 | 0,01 | - | ±0,04 |
| - | ±0,08 | |||
| от 0 до 500 | 0,01 | - | ±0,05 | |
| - | ±0,10 | |||
| от 0 до 600 | 0,01 | - | ±0,05 | |
| - | ±0,10 | |||
| от 0 до 630 | 0,01 | - | ±0,07 | |
| - | ±0,14 | |||
| от 0 до 800 | 0,01 | - | ±0,07 | |
| - | ±0,14 | |||
| от 0 до 1000 | 0,01 | - | ±0,07 | |
| - | ±0,14 | |||
| от 0 до 1250 | 0,01 | - | ±0,10 | |
| - | ±0,20 | |||
| от 0 до 1500 | 0,01 | - | ±0,10 | |
| - | ±0,20 | |||
| от 0 до 1600 | 0,01 | - | ±0,14 | |
| - | ±0,28 | |||
| от 0 до 2000 | 0,01 | - | ±0,14 | |
| - | ±0,28 | |||
| от 0 до 2500 | 0,01 | - | ±0,22 | |
| - | ±0,30 | |||
| от 0 до 3000 | 0,01 | - | ±0,26 | |
| - | ±0,34 | |||
| от 0 до 3500 | 0,01 | - | ±0,30 | |
| - | ±0,40 | |||
| от 0 до 4000 | 0,01 | - | ±0,34 | |
| - | ±0,45 | |||
| * Нижний предел диапазона измерений установлен для измерений наружных размеров | ||||
Таблица 4 - Метрологические и технические характеристики, условия эксплуатации
| Наименование характеристики | Значение |
| Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок штангенциркулей, а также торца штанги штангенциркулей модификаций ТТТЦ-I, ШЦЦ-I, ШЦК-I, мм | 0,02 |
| Наименование характеристики | Значение |
| Допускаемое отклонение от параллельности плоских измерительных поверхностей губок, мм, не более, для штангенциркулей: - при значении отсчета по нониусу, цене деления круговой шкалы и шаге дискретности не более 0,05 мм - со значением отсчёта по нониусу 0,1 мм | 0,02 0,03 |
| Допускаемое отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров штангенциркулей модификаций ШЦ-II, ШТ Ц-III и ШТ ЦТ Ц-II, ШТ ЦТ Ц-III мм | ±0,03 |
| Допускаемое отклонение от параллельности измерительных поверхностей губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ШЦ-II, ШТ Ц- III и ШТ ЦТ Ц- II, ШТ ЦТ Ц-III, мм, не более | 0,03 |
| Допускаемое отклонение от параллельности измерительных поверхностей губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ШТ Ц-I, ТТТТЦТЦ-Т, ШТ ЦК-I, мм | 0,02 |
| Расстояние между измерительными поверхностями губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ШЦ-I, ШЦЦ-I, ШЦК-I, установленных на размер 10 мм, мм | - П—0'03 ±о + 0,07 |
| Степень защиты по ГОСТ 14254-96 штангенциркулей*: - ШГЦТЦ-I - ШЦЦ-II - ШГЦТЦ-Ш | IP67 / IP65 / IP54 IP65 IP65 |
| Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха, %, | от +15 до +25 не более 80 |
| *-Защита имеется только у штангенциркулей модификации ТТТТЦТЦ с соответствующей маркировкой | |
Таблица 5 - Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, габаритные размеры и масса штангенциркулей
| Диапазон измерений, мм | Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм | Габаритные размеры, мм, не более | Масса, кг, не более |
| 1 | 2 | 3 | 4 |
| от 0 до 100 | - | 70x25x190 | 0,14 |
| от 0 до 125 | - | 90x25x260 | 0,35 |
| от 0 до 150 | - | 90x25x260 | 0,35 |
| от 0 до 160 | 10 | 90x25x280 | 0,45 |
| от 0 до 200 | 10 | 110х25х350 | 0,48 |
| от 0 до 250 | 10 | 135x25x400 | 0,50 |
| от 0 до 300 | 10 | 140x25x450 | 0,55 |
| от 0 до 400 | 10 / 20 | 275x30x600 | 1,10 |
| от 0 до 500 | 10 / 20 | 275x30x680 | 1,10 |
| от 0 до 600 | 10 / 20 | 275x30x800 | 1,70 |
| от 0 до 630 | 10 / 20 | 275x30x780 | 1,70 |
к
| Диапазон измерений, мм | 1 вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм | 11 вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм | 12 вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм | 13 вылет губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм | |
| не менее | не более | не менее | не менее | не менее | |
| Для штангенциркулей модификаций ШЦ-Т, ТПТЦЦ-Т, ШЦК-I | |||||
| от 0 до 100 | 30 | 60 | 12 | - | - |
| от 0 до 125 | 30 | 60 | 15 | - | - |
| от 0 до 150 | 30 | 60 | 15 | - | - |
| от 0 до 160 | 30 | 60 | 15 | - | - |
| от 0 до 200 | 40 | 100 | 18 | - | - |
| от 0 до 250 | 40 | 100 | 18 | - | - |
| от 0 до 300 | 40 | 100 | 18 | - | - |
| Для штангенциркулей модификаций ШЦ-ТТ, ШЦЦ-II | |||||
| от 0 до 160 | 30 | 60 | - | 15 | 6 |
| от 0 до 200 | 40 | 100 | - | 20 | 8 |
| от 0 до 250 | 40 | 100 | - | 30 | 8 |
| от 0 до 300 | 40 | 100 | - | 30 | 9 |
| от 0 до 400 | 63 | 250 | - | 40 | 9 |
| от 0 до 500 | 80 | 250 | - | 50 | 12 |
| от 0 до 600 | 80 | 250 | - | 50 | 15 |
| от 0 до 630 | 80 | 250 | - | 50 | 15 |
| от 0 до 800 | 80 | 300 | - | 50 | 15 |
| от 0 до 1000 | 80 | 300 | - | 50 | 15 |
| от 0 до 1250 | 100 | 300 | - | 60 | 15 |
| от 0 до 1500 | 100 | 300 | - | 60 | 15 |
| от 0 до 1600 | 100 | 300 | - | 60 | 15 |
| от 0 до 2000 | 100 | 300 | - | 60 | 15 |
| Диапазон измерений, мм | l вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм | 11 вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм | 12 вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм | 13 вылет губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм | |
| не менее | не более | не менее | не менее | не менее | |
| Д | ,ля штангенциркулей модификаций ШЦ-Ш, ШЦЦ-Ш | ||||
| от 0 до 400 | 63 | 250 | - | - | 9 |
| от 0 до 500 | 80 | 250 | - | - | 12 |
| от 0 до 600 | 80 | 250 | - | - | 15 |
| от 0 до 630 | 80 | 250 | - | - | 15 |
| от 0 до 800 | 80 | 300 | - | - | 15 |
| от 0 до 1000 | 80 | 300 | - | - | 15 |
| от 0 до 1250 | 100 | 300 | - | - | 15 |
| от 0 до 1500 | 100 | 300 | - | - | 15 |
| от 0 до 1600 | 100 | 300 | - | - | 15 |
| от 0 до 2000 | 100 | 300 | - | - | 15 |
| от 0 до 2500 | 100 | 350 | - | - | 15 |
| от 0 до 3000 | 150 | 400 | - | - | 15 |
| от 0 до 3500 | 150 | 400 | - | - | 15 |
| от 0 до 4000 | 150 | 400 | - | - | 15 |
наносится на титульный лист паспорта типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенциркуль | Micron | 1 шт. |
| Футляр | - | 1 шт. |
| Источник питания (батарейка)1) | - | 1 шт. |
| Паспорт | - | 1 экз. |
| 1) - только для штангенциркулей с цифровым отсчётным устройством | ||
приведены в разделе 6 «Порядок работы» Руководства по эксплуатации «Штангенциркули Micron модификаций ШЦ-I, ШЦ-II, ШЦ-Ш, ШЦК-I, ШЦЦ-I, ШЦЦ-II, ШЦЦ-III. Руководство по эксплуатации» и разделе 5 «Устройство и принцип работы» документов «Штангенциркуль торговой марки «Micron» модификации ШЦ-I. Паспорт», «Штангенциркуль торговой марки «Micron» модификации ШЦ- II. Паспорт», «Штангенциркуль торговой марки «Micron» модификации ШЦ- III. Паспорт», «Штангенциркуль торговой марки «Micron» модификации ШТ ЦК-I. Паспорт», «Штангенциркуль торговой марки «Micron» модификации ШЦЦ- I. Паспорт», «Штангенциркуль торговой марки «Micron» модификации ШЦЦ- II. Паспорт» «Штангенциркуль торговой марки «Micron» модификации ШЦЦ- III. Паспорт».
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия «Штангенциркули Micron» SHANGHAI UNI-STAR TOOLS COMPANY, Китай.
| Зарегистрировано поверок | 28765 |
| Поверителей | 192 |
| Актуальность данных | 24.10.2025 |
