| Номер в госреестре | 88674-23 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | Декаст |
| Изготовитель | Общество с ограниченной ответственностью "Декаст" (ООО "Декаст"), д. Шматово, г.о. Ступино, Московская обл.. |
| Год регистрации | 2023 |
| Срок свидетельства | 03.04.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые Декаст (далее - счетчики) предназначены для измерения объема питьевой воды по СанПиН 2.1.3684-21, воды в тепловых сетях и системах теплоснабжения в жилых домах, а также в промышленных зданиях при учетных операциях.
Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчики.
Конструктивно счетчики состоят из: корпуса (проточной части) и счетного механизма, который включает в себя электронный блок с жидкокристаллическим дисплеем или масштабирующий редуктор с индикаторным устройством.
Поток воды через фильтр подается в корпус счетчика, поступает в измерительную полость, внутри которой установлена крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает в выходной патрубок. Передача вращения чувствительного элемента в счетный механизм в зависимости от модели счетчика осуществляется при помощи магнитной связи или посредством механической передачи.
У счетчиков без жидкокристаллического дисплея масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м3. Индикаторное устройство имеет ролики, а также стрелочные указатели для отображения измеренного объема в м3. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика.
Для передачи результатов измерений объема воды в информационные системы счетчики могут быть оснащены:
- радиомодулем;
- импульсным выходом, реализованным по схеме «сухой контакт»;
- импульсным выходом, реализованным по схеме «открытый коллектор»;
- импульсным выходом, реализованным по схеме «параллельно-последовательный резистивный делитель»;
- цифровым интерфейсом RS-485;
- цифровым интерфейсом M-Bus.
Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счетчики выпускаются в модификациях: ВСКМ 90, ВСКМ 90Х, ОСВХ, ОСВУ, ВКМ, ВКМ М, которые отличаются друг от друга внешним видом, температурой измеряемой среды, габаритными размерами, способами передачи вращения крыльчатки в счетный механизм, способами отображения и передачи измерений.
______Пример условного обозначения счетчиков: | Декаст | Х | - | Х | Х | Х | Х~~|
| (ДГ1) - герконовый датчик (1 или 2) расположен в корпусе счетного механизма, импульсный выход реализован по схеме «сухой контакт»; (ДГ2) - герконовый датчик (1 или 2) съемный, импульсный выход реализован по схеме «сухой контакт»; (ДГ3) - герконовый датчик (1 или 2) расположен в корпусе счетного механизма, импульсный выход реализован по схеме параллельно-последовательного резистивного делителя; (МИД) - модификации со счетным механизмом, оснащенным дисковым стрелочным указателем и технологическими посадочными креплениями для установки модуля дистанционной передачи измеренного объема и данных о работе прибора посредством: - (МИД Р) - радиоинтерфейса (LoRaWAN, NB-IoT и др.); - (МИД И) - импульсного выхода, реализованного по схеме «открытый коллектор»; - (МИД RS) - протокола RS-485; - (МИД MBus) - протокола M-Bus; (iWAN) - исполнение с электронным блоком и с возможностью передачи измеренного объема и данных о работе прибора посредством: - (iWAN Р) - радиоинтерфейса - (iWAN И) - импульсного выхода, реализованного по схеме «открытый коллектор»; - (iWAN RS) - протокола RS-485; - (iWAN MBus) - протокола M-Bus. | ||||||
| ( ) - счетчик метрологического класса А и В; (Класс «С») - счетчик метрологического класса С. | ||||||
| «НЕПТУН» - модернизированное исполнение одноструйных счетчиков модификации ОСВХ и ОСВУ с измененными монтажными длинами; Ф - исполнение счетчиков с фланцевым соединением; «АТЛАНТ» - исполнение счетчиков с разборным счетным механизмом; mini S - исполнение без лакокрасочного покрытия. | ||||||
| диаметр условного прохода: 15, 20, 25, 32, 40, 50. | ||||||
| (ОСВХ) - счетчик холодной воды одноструйный; (ОСВУ) - счетчик холодной и горячей воды одноструйный; (ВСКМ 90*) - счетчик холодной и горячей воды многоструйный*; (ВСКМ 90Х) - счетчик холодной воды многоструйный; (ВКМ) - счетчик холодной воды одноструйный с механической передачей вращения крыльчатки в счетный механизм; (ВКМ М) - счетчик холодной воды многоструйный с механической передачей вращения крыльчатки в счетный механизм. | ||||||
| счетчик воды | ||||||
* - допускается одноструйная модификация счетчиков с диаметром условного прохода 15-20 мм, при этом индекс «90» не указывается.
Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки может обеспечиваться неразборной конструкцией, или защитным кольцом, с помощью которого счетный механизм крепится к корпусу (проточной части). Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения. Защита от несанкционированного доступа также может обеспечиваться пломбировкой регулировочного винта или счетного механизма.
Общий вид счетчиков представлен на рисунках 1-3.

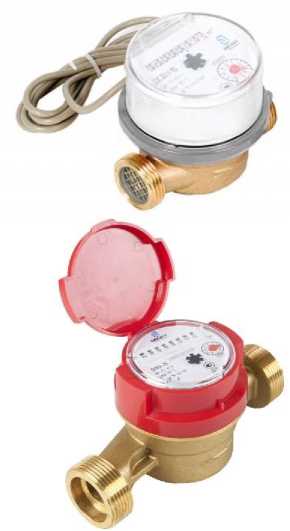

Рисунок 1- Общий вид счетчиков холодной и горячей воды крыльчатых Декаст модификации ОСВХ и ОСВУ

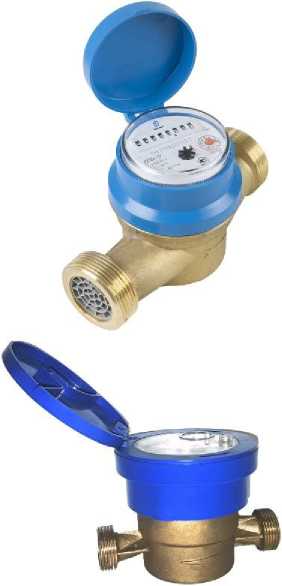

Рисунок 2- Общий вид счетчиков холодной и горячей воды крыльчатых Декаст модификации ВСКМ 90 и ВСКМ 90Х
Рисунок 3- Общий вид счетчиков холодной и горячей воды крыльчатых Декаст модификации ВКМ и ВКМ М
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.
Заводские номера счетчиков наносятся на лицевую поверхность счетного механизма в цифровом формате методом лазерной гравировки или типографским способом в соответствии с рисунком 5.
Место нанесения знака поверки
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 5 - Место нанесения знака утверждения типа и заводского номера
Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение | |||||||||||||||||
| Диаметр условный (Ду) | 15 | 20 | 25 | 32 | 40 | 50 | ||||||||||||
| Метрологический класс1) | А | В | С | А | В | С | А | В | С | А | В | С | А | В | С | А | В | С |
| Минимальный расход Qmin, м3/ч | 0,06 | 0,03 | 0,015 | 0,01 | 0,05 | 0,025 | 0,14 | 0,07 | 0,035 | 0,24 | 0,12 | 0,06 | 0,40 | 0,20 | 0,10 | 1,20 | 0,45 | 0,15 |
| Переходный расход Qt, м3/ч | 0,15 | 0,12 | 0,023 | 0,25 | 0,20 | 0,038 | 0,35 | 0,28 | 0,053 | 0,60 | 0,48 | 0,09 | 1,00 | 0,80 | 0,15 | 4,50 | 3,00 | 0,225 |
| Номинальный расход Qn, м3/ч | 1,50 | 2,50 | 3,50 | 6,00 | 10,00 | 15,00 | ||||||||||||
| Максимальный расход Qmax, М3/ч | 3,00 | 5,00 | 7,00 | 12,00 | 20,00 | 30,00 | ||||||||||||
| Порог чувствительности, м3/ч | 0,010 | 0,012 | 0,020 | 0,030 | 0,040 | 0,060 | ||||||||||||
| Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax | ±5 ±2 | |||||||||||||||||
| A - при вертикальном и наклонном монтаже счетчиков; В, С - при горизонтальном монтаже счетчиков | ||||||||||||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||||
| Диаметр условный (Ду) | 15 | 20 | 25 | 32 | 40 | 50 | |||
| Габаритные размеры, мм, не более -длина -ширина -высота | 80 77 85 | 110 77 85 | 165 125 160 | 130 77 85 | 190 125 160 | 260 135 175 | 260 177 175 | 300 153 205 | 300 195 205 |
| Масса, кг, не более | 1,5 | 1,7 | 2,6 | 2,8 | 5,1 | И,2 | |||
| Номинальное давление, МПа, не более | 1,6 | ||||||||
| Потеря давления на максимальном расходе, МПа, не более | ОД | ||||||||
| Диапазон температур измеряемой среды, °C - для счетчиков горячей воды - для счетчиков холодной воды | от +5 до +95 (от +5 до +120)0 от +5 до +50 (от +5 до +40)0 | ||||||||
| Емкость индикаторного устройства, м3 | 99999; 999999; 99999990 | ||||||||
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, без конденсата, % - атмосферное давление, кПа | от +5 до +50 от 5 до 98 от 84 до 107 | ||||||||
| Средний срок службы, лет | 12 | ||||||||
| Средняя наработка на отказ, ч | 110000 | ||||||||
| 6 В зависимости от заказа | |||||||||
наносится на лицевую панель счетного механизма методом гравировки или типографским способом в соответствии с рисунком 3, и на титульный лист паспорта типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик холодной и горячей воды крыльчатый Декаст | 1 шт. | |
| Присоединительный комплект1) | 1 шт. | |
| Упаковка | 1 шт. | |
| Паспорт2) | ДКСТ.407221.001ПС, ДКСТ.407221.002ПС, ДКСТ.407221.003ПС, ДКСТ.407221.004ПС, ДКСТ.407221.005ПС, ДКСТ.407221.006ПС, ДКСТ.407221.007ПС | 1 экз. |
| 1) По заказу 2) В зависимости от модификации | ||
приведены в разделе 4 «Устройство и принцип действия» паспортов: ДКСТ.407221.001ПС, ДКСТ.407221.002ПС, ДКСТ.407221.003ПС, ДКСТ.407221.004ПС, ДКСТ.407221.005ПС,
ДКСТ.407221.006ПС, ДКСТ.407221.007ПС.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ДКСТ.407221.001ТУ Счетчики холодной и горячей воды крыльчатые Декаст. Технические условия.
