Дозаторы пипеточные одноканальные и многоканальные ЭКРОСХИМ, 86493-22

Дозаторы пипеточные одноканальные и многоканальные ЭКРОСХИМ (далее -дозаторы) предназначены для дозирования жидкостей, динамическая вязкость которых не превышает 1,3 10-3 Пас.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	86493-22
Наименование СИ	Дозаторы пипеточные одноканальные и многоканальные
Обозначение типа СИ	ЭКРОСХИМ
Изготовитель	Общество с ограниченной ответственностью "ЭКРОСХИМ" (ООО "ЭКРОСХИМ"), г. Санкт-Петербург
Год регистрации	2022
Срок свидетельства	26.08.2027
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Дозаторы пипеточные одноканальные и многоканальные ЭКРОСХИМ (далее -дозаторы) предназначены для дозирования жидкостей, динамическая вязкость которых не превышает 1,3-10'3 Па-с.

Описание

Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора, наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением.

Дозаторы представляют собой механические поршневые одноканальные и многоканальные устройства с фиксированным и переменным объемом доз.

Значение объема дозы задается вращением операционной кнопки вокруг оси и отображается на цифровом индикаторе, также расположенном в рукоятке.

Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъёмность наконечников.

Дозаторы, маркированные буквой «А», выполнены в автоклавируемом корпусе.

Дозаторы выпускаются в 60 модификациях двух серий: ЭКРОС (тридцать одна модификация) и ЭКОХИМ (двадцать девять модификаций), отличающихся диапазонами дозирования, дискретностью установки объема доз, количеством каналов дозирования, вариантами исполнения корпуса. Модификации приведены в таблицах 1 и 2.

Юстировка дозаторов выполняется при температуре 20±3 °С гравиметрическим методом.

Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус дозатора заводским способом (рисунок 1).

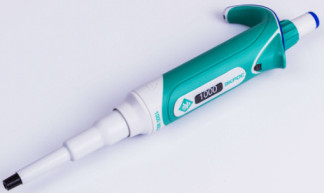

Общий вид дозаторов (с наконечниками и без) приведен на рисунках 2-9.

Рисунок 1 - Место нанесения серийного номера на корпус дозатора

Рисунок 2 - Дозатор пипеточный одноканальный серии ЭКРОС фиксированного объёма, автоклавируемый

Рисунок 3 - Дозатор пипеточный одноканальный серии ЭКРОС переменного объёма, автоклавируемый

Рисунок 4 - Дозатор пипеточный многоканальный серии ЭКРОС переменного объёма, автоклавируемый

Рисунок 5 - Дозатор пипеточный многоканальный серии ЭКОХИМ переменного объёма

Рисунок 6 - Дозатор пипеточный одноканальный серии ЭКОХИМ фиксированного объёма

Рисунок 7 - Дозатор пипеточный одноканальный серии ЭКОХИМ переменного объёма

Рисунок 8 - Дозатор пипеточный одноканальный серии ЭКОХИМ фиксированного объёма, автоклавируемый

Рисунок 9 - Дозатор пипеточный одноканальный серии ЭКОХИМ переменного объёма, автоклавируемый

Пломбирование дозаторов не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Обозначение модификации дозаторов складывается из позиций Х1-Х2-Х3-Х4, где:

Х1 - обозначение серии дозатора (ЭКРОС или ЭКРОСХИМ);

Х2 - обозначение в виде:

• ОФ-1 для одноканального дозатора фиксированного объема

• ОП-1 для одноканального дозатора переменного объема

• МП-8 для 8-канального дозатора переменного объема

• МП-12 для 12-канального дозатора переменного объема

Х3 -объем дозирования для дозаторов фиксированного объема или диапазон объемов дозирования для дозаторов переменного объема;

Х4 -буква «А» приводится для дозаторов, выполненных в автоклавируемом корпусе.

Например, обозначение модификации ЭКРОС-ОП-1-0,5-10-А означает: дозатор одноканальный переменного объема серии ЭКРОС с диапазоном дозирования от 0,5 до 10 мкл.

Маркировка приведена на корпусе дозатора и в общем случае содержит:

- наименование серии;

- диапазон объемов дозирования;

- серийный номер;

- знак утверждения типа.

Технические характеристики

Таблица 1 - Метрологические характеристики дозаторов серии ЭКРОС

Обозначение модификаций	Диапазон объемов дозирования, мкл	Дискретность установки, объема дозы, мкл	Значения объемов дозирования при поверке, мкл	Пределы допускаемой систематической составляющей основной относительной погрешности, %	Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, %
Одноканальные дозаторы фиксированного объема серии ЭК					РОС
ЭКРОС-ОФ-1-5-А	5	-	5	±5,0	5,0
ЭКРОС-ОФ-1-10-А	10	-	10	±2,5	3,0
ЭКРОС-ОФ-1-20-А	20	-	20	±2,0	3,0
ЭКРОС-ОФ-1-25-А	25	-	25	±2,0	2,5
ЭКРОС-ОФ-1-50-А	50	-	50	±1,5	2,0
ЭКРОС-ОФ-1-100-А	100	-	100	±1,5	2,0
ЭКРОС-ОФ-1-200-А	200	-	200	±1,5	2,0
ЭКРОС-ОФ-1-250-А	250	-	250	±1,0	1,0
ЭКРОС-ОФ-1-500-А	500	-	500	±1,0	1,0
ЭКРОС-ОФ-1-1ООО-А	1000	-	1000	±1,0	1,0
ЭКРОС-ОФ-1-2ООО-А	2000	-	2000	±1,0	1,0
ЭКРОС-ОФ-1-5ООО-А	5000	-	5000	±1,0	1,0
ЭКРОС-ОФ-1-1ОООО-А	10000	-	10000	±1,0	1,0

Продолжение таблицы 1

Обозначение модификаций	Диапазон объемов дозирования, мкл	Дискретность установки, объема дозы, мкл	Значения объемов дозирования при поверке, мкл	Пределы допускаемой систематической составляющей основной относительной погрешности, %	Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, %
Одноканальные дозаторы переменного объема серии ЭКРОС
			0,5	±8,0	7
ЭКРОС-ОП-1-0,5-10-А	от 0,5 до 10	0,02	5	±5,0	5
			10	±2,5	3
			2	±8,0	6
ЭКРОС-ОП-1-2-20-А	от 2 до 20	0,02	10	±2,5	3
			20	±2,0	3
			5	±5	5,0
ЭКРОС-ОП-1-5-50-А	от 5 до 50	0,1	25	±2	2,5
			50	±2	2,5
			10	±2,5	3,0
ЭКРОС-ОП-1-10-100-А	от 10 до 100	0,1	50	±2,0	2,5
			100	±1,5	2,0
			20	±2,0	3
ЭКРОС-ОП-1-20-200-А	от 20 до 200	0,2	100	±1,5	2
			200	±1,5	2
ЭКРОС-ОП-1-100-	от 100	1	100 500 1000	±1,5 ±2,0 ±1,0	2 1 1
1000-А	до 1000	1	100 500 1000	±1,5 ±2,0 ±1,0	2 1 1
ЭКРОС-ОП-1-500-	от 500	10	500 2500 5000	±1 ±1 ±1	1 1 1
5000-А	до 5000	10	500 2500 5000	±1 ±1 ±1	1 1 1
ЭКРОС-ОП-1-1000-	от 1000	20	1000 5000 10000	±1 ±1 ±1	1 1 1
10000-А	до 10000	20	1000 5000 10000	±1 ±1 ±1	1 1 1
Восьмиканальные дозаторы переменного объема серии ЭКРОС
			0,5	±8,0	7
ЭКРОС-МП-8-0,5-10-А	от 0,5 до 10	0,02	5	±5,0	5
			10	±2,5	3
			5	±5	5,0
ЭКРОС-МП-8-5-50-А	от 5 до 50	0,1	25	±2	2,5
			50	±2	2,5

Продолжение таблицы 1

Обозначение модификаций	Диапазон объемов дозирования, мкл	Дискретность установки, объема дозы, мкл	Значения объемов дозирования при поверке, мкл	Пределы допускаемой систематической составляющей основной относительной погрешности, %	Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, %
ЭКРОС-МП-8-10-100- А	от 10 до 100	0,1	10 50	±2,5 ±2,0	3,0 2,5
ЭКРОС-МП-8-10-100- А			100	±1,5	2,0
ЭКРОС-МП-8-20-200- А	от 20 до 200	0,1	20 100	±2,0 ±1,5	2,6 2,0
ЭКРОС-МП-8-20-200- А			200	±1,2	1,8
ЭКРОС-МП-8-30-300- А	от 30 до 300	0,2	30 150	±2,0 ±1,5	2,6 2,0
ЭКРОС-МП-8-30-300- А			300	±1,2	1,8
Двенадцатиканальные		дозаторы переменного объема серии ЭКРОС
ЭКРОС-МП-12-0,5-10- А	от 0,5 до 10	0,02	0,5 5 10	±8,0 ±5,0 ±2,5	7 5 3
			5	±5	5,0
ЭКРОС-МП-12-5-50-А	от 5 до 50	0,1	10	±2	2,5
			20	±2	2,5
ЭКРОС-МП-12-10-100- А	от 10 до 100	0,1	10 50	±2,5 ±2,0	3,0 2,5
ЭКРОС-МП-12-10-100- А			100	±1,5	2,0
ЭКРОС-МП-12-20-200- А	от 20 до 200	0,1	20 100	±2,0 ±1,5	2,6 2,0
ЭКРОС-МП-12-20-200- А			200	±1,2	1,8
ЭКРОС-МП-12-30-300- А	от 30 до 300	0,2	30 150	±2,0 ±1,5	2,6 2,0
ЭКРОС-МП-12-30-300- А			300	±1,2	1,8

Таблица 2 - Метрологические характеристики дозаторов серии ЭКОХИМ

Обозначение модификаций	Диапазон объемов дозирования, мкл	Дискретность установки, объема дозы, мкл	Значения объемов дозирования при поверке, мкл	Пределы допускаемой систематической составляющей основной относительной погрешности, %	Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, %
Одноканальные дозаторы фиксированного объема серии ЭКОХИМ
ЭКОХИМ-ОФ-1-5 ЭКОХИМ-ОФ-1-5-А	5	-	5	±5	5
ЭКОХИМ-ОФ-1-10 ЭКОХИМ-ОФ-1-10-А	10	-	10	±2,5	3
ЭКОХИМ-ОФ-1-20 ЭКОХИМ-ОФ-1-20-А	20	-	20	±2	3
ЭКОХИМ-ОФ-1-25 ЭКОХИМ-ОФ-1-25-А	25	-	25	±2	3
ЭКОХИМ-ОФ-1-50 ЭКОХИМ-ОФ-1-50-А	50	-	50	±2	2
ЭКОХИМ-ОФ-1-100 ЭКОХИМ-ОФ-1-100-А	100	-	100	±1,5	2
ЭКОХИМ-ОФ-1-200 ЭКОХИМ-ОФ-1-200-А	200	-	200	±1,5	2
ЭКОХИМ-ОФ-1-250 ЭКОХИМ-ОФ-1-250-А	250	-	250	±1,5	2
ЭКОХИМ-ОФ-1-500 ЭКОХИМ-ОФ-1-500-А	500	-	500	±1	1
ЭКОХИМ-ОФ-1-1000 ЭКОХИМ-ОФ-1-1000-А	1000	-	1000	±1	1
ЭКОХИМ-ОФ-1-2000 ЭКОХИМ-ОФ-1- 2000-А	2000	-	2000	±1	1
ЭКОХИМ-ОФ-1-5000 ЭКОХИМ-ОФ-1-5000- А	5000	-	5000	±1	1
ЭКОХИМ-ОФ-1-10000 ЭКОХИМ-ОФ-1-10000-А	10000	-	10000	±1	1
Одноканальные дозаторы переменного объема серии ЭКОХ					ИМ
ЭКОХИМ-ОП-1-0,5-10	от 0,5		0,5	±8,0	7
ЭКОХИМ-ОП-1-0,5-	от 0,5	0,1	5	±5,0	5
10-А	до 10	0,1	10	±2,5	3

Продолжение таблицы 2

Обозначение модификаций	Диапазон объемов дозирования, мкл	Дискретность установки, объема дозы, мкл	Значения объемов дозирования при поверке, мкл	Пределы допускаемой систематической составляющей основной относительной погрешности, %	Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, %
Одноканальные дозаторы переменного объема серии ЭКОХ					ИМ
ЭКОХИМ-ОП-1-2-20			2	±8,0	6
ЭКОХИМ-ОП-1-2-20-	от 2 до 20	0,1	10	±2,5	3
А			20	±2,0	3
ЭКОХИМ-ОП-1-5-50			5	±5	5,0
ЭКОХИМ-ОП-1-5-50-	от 5 до 50	0,5	25	±2	2,5
А			50	±2	2,5
ЭКОХИМ-ОП-1-10- 100	от 10	0,5	10 50 100	±2,5 ±2,0 ±1,5	3,0 2,5 2,0
ЭКОХИМ-ОП-1-10- 100-А	до 100	0,5	10 50 100	±2,5 ±2,0 ±1,5	3,0 2,5 2,0
ЭКОХИМ-ОП-1-20- 200	от 20	1	20 100 200	±2,0 ±1,5 ±1,5	3 2 2
ЭКОХИМ-ОП-1-20- 200-А	до 200	1	20 100 200	±2,0 ±1,5 ±1,5	3 2 2
ЭКОХИМ-ОП-1-100- 1000	от 100	5	100 500 1000	±1,5 ±2,0 ±1,0	2 1 1
ЭКОХИМ-ОП-1-100- 1000-А	до 1000	5	100 500 1000	±1,5 ±2,0 ±1,0	2 1 1
ЭКОХИМ-ОП-1-500- 5000	от 500	50	500 2500 5000	±1 ±1 ±1	1 1 1
ЭКОХИМ-ОП-1-500- 5000-А	до 5000	50
ЭКОХИМ-ОП-1-500- 5000-А	до 5000
ЭКОХИМ-ОП-1-1000-10000	от 1000	100	1000 5000 10000	±1 ±1 ±1	1 1 1
ЭКОХИМ-ОП-1-1000-10000-А	до 10000	100
ЭКОХИМ-ОП-1-1000-10000-А	до 10000
Восьмиканальные дозаторы пе-			ременного объема серии ЭКОХИМ
ЭКОХИМ-МП-8-0,5-10	от 0,5 до 10	0,1	0,5 5 10	±8,0 ±5,0 ±2,5	7 5 3

Продолжение таблицы 2

Обозначение модификаций	Диапазон объемов дозирования, мкл	Дискретность установки, объема дозы, мкл	Значения объемов дозирования при поверке, мкл	Пределы допускаемой систематической составляющей основной относительной погрешности, %	Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, %
Восьмиканальные дозаторы пе]			ременного объема серии ЭКОХИМ
ЭКОХИМ-МП-8-5-50	от 5 до 50	0,5	5 25 50	±5 ±2 ±2	5,0 2,5 2,5
ЭКОХИМ-МП-8-10-100	от 10 до 100	0,5	10 50 100	±2,5 ±2,0 ±1,5	3,0 2,5 2,0
ЭКОХИМ-МП-8-30- 300	от 30 до 300	1,0	30 150 300	±2,0 ±1,5 ±1,2	2,6 2,0 1,8
Двенадцатиканальные дозаторы переменного объема серии ЭКОХИМ
ЭКОХИМ-МП-12-0,5-10	от 0,5 до 10	0,1	0,5 5 10	±8,0 ±5,0 ±2,5	7 5 3
ЭКОХИМ-МП-12-5-50	от 5 до 50	0,5	5 10 20	±5 ±2 ±2	5,0 2,5 2,5
ЭКОХИМ-МП-12-10-100	от 10 до 100	0,5	10 50 100	±2,5 ±2,0 ±1,5	3,0 2,5 2,0
ЭКОХИМ-МП-12-30-300	от 30 до 300	1,0	30 150 300	±2,0 ±1,5 ±1,2	2,6 2,0 1,8

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение для всех модификаций

Пределы допускаемой систематической составляющей дополнительной относительной погрешности при отклонении

температуры окружающего воздуха от 20 °С на каждые 10 °С, %

±20

Нормальные условия измерений:

- температура окружающего воздуха, °С

- диапазон относительной влажности воздуха, %

- атмосферное давление, кПа

от +17 до +23 от 45 до 80 от 80 до 105

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры дозаторов без упаковки, высота, мм, не более: - одноканальных фиксированного объёма	300
- одноканальных переменного объёма	300
- восьмиканальных переменного объёма	270
- двенадцатиканальных переменного объёма	270
Масса дозаторов без упаковки (наконечник не включен) г, не более: - одноканальных фиксированного объёма	170
- одноканальных переменного объёма	170
- восьмиканальных переменного объёма	350
- двенадцатиканальных переменного объёма	420
Условия эксплуатации: - диапазон рабочих температур, оС	от +10 до +35
- диапазон относительной влажности воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 80 до 105
Средний срок службы, лет Средняя наработка до отказа, циклов, не менее:	3
- одноканальных	360000
- многоканальных	180000

Знак утверждения типа

наносится на упаковку с дозатором методом термопечати, на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность дозаторов пипеточных одноканальных и многоканальных

ЭКРОСХИМ

Наименование	Обозначение	Количество
Дозатор	в соответствии с заказом	1 шт.
Многофункциональный ключ	-	1 шт.
Тюбик с высококачественной смазкой	-	1 шт.
Образцы наконечников	-	1-3 шт.
Кольцо уплотнительное	-	1 шт.
Пенал упаковочный	-	1 шт.
Паспорт	КНДГ.942841.001ПС1	1 экз.
Руководство по эксплуатации (РЭ) (в зависимости от серии)	КНДГ.942841.001РЭ1 КНДГ.942841.001РЭ2	1 экз.
Примечания: 1. Поставка может осуществляться в любых сочетаниях дозаторов и соответствующих им наконечников. 2. По требованию потребителя наконечники поставляются по отдельному заказу, в отдельной упаковке.

Сведения о методах измерений

приведены в разделе «Общая техника дозирования» Руководств по эксплуатации: «Дозаторы пипеточные одноканальные и многоканальные серии ЭКОХИМ. КНДГ.942841.001РЭ1» и «Дозаторы пипеточные одноканальные и многоканальные серии ЭКРОС. КНДГ.942841.001РЭ2»

Нормативные документы

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта от 7 февраля 2018 г. № 256;

ТУ 9452-046-23050963-2007 Дозаторы пипеточные одноканальные и многоканальные ЭКРОСХИМ. Технические условия.
