| Номер в госреестре | 81277-21 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | Д3-1-СН4 |
| Изготовитель | Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), Тульская область, г. Богородицк, Общество с ограниченной ответственностью Научно-производственная компания "Се |
| Год регистрации | 2021 |
| Срок свидетельства | 15.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности Д3-1-СН4 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля превышения установленного значения довзрывоопасной концентрации природного газа (в пересчете на метан, СН4) в воздухе помещений, выдаче световой и звуковой сигнализации о превышении установленного порогового значения, а также управляющего сигнала на исполнительное устройство.
Принцип действия сигнализаторов - полупроводниковый, основан на изменении проводимости металлооксидного полупроводникового сенсора в зависимости от содержания горючих компонентов в воздухе, преобразовании изменения проводимости в цифровую форму с помощью аналого-цифрового преобразователя (далее - АЦП) и дальнейшей его обработке микропроцессором.
Конструктивно сигнализаторы выполнены в пластмассовых корпусах настенного крепления. Внутри корпуса находится печатная плата с установленными на ней сенсором, электронными компонентами, реле и клеммными разъемами для подключения питания и выходных цепей реле.
Реле осуществляет коммутацию внешних цепей контактами типа «сухой контакт» для автоматического включения (отключения) исполнительного устройства при превышении установленного порогового значения довзрывоопасной концентрации метана.
Способ отбора пробы - диффузионный.
На лицевой панели сигнализаторов расположены элементы индикации и управления:
- светодиод «РАБОТА/АВАРИЯ» - индикатор режима работы;
- светодиод «ГАЗ» - индикатор достижения установленного порогового значения довзрывоопасной концентрации метана;
- кнопка «КОНТРОЛЬ» - применяется для перевода сигнализатора в режим самодиагностики или режим имитации аварии.
Заводской номер наносится на корпус прибора методом лазерной гравировки или на маркировочную наклейку типографским методом в виде цифрового кода.

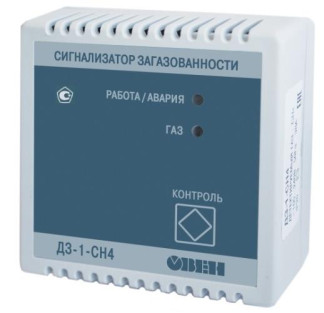

Общий вид сигнализаторов представлен на рисунке 1. Пломбирование сигнализаторов не предусмотрено.
СИГНАЛИЗАТОР ЗАГАЗОВАННОСТИ
Программное обеспечение (далее - ПО) сигнализаторов состоит из встроенного ПО, устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренной концентрации объемной доли природного газа и выдачи сигнализации о превышении установленного порогового значения. Встроенное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GD 01 02 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.02 |
| Цифровой идентификатор ПО | 4E71A328 |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Наименование характеристики | Значение |
| метан (СН4) | Номинальное значение порога срабатывания сигнализации, % НКПР* | 10 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации, % НКПР* | ±5 | |
| * НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011 | ||
| Наименование характеристики | Значение |
| Время срабатывания сигнализации, с, не более | 90 |
| Время установления рабочего режима, мин, не более | 60 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха без конденсации при температуре окружающего воздуха +25 °С, %, не более | от -20 до +50 90 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 250 от 49 до 51 |
| Потребляемая мощность, ВА, не более | 2 |
| Масса, кг, не более | 0,1 |
| Габаритные размеры корпуса, мм, не более: - ширина - длина - глубина | 86 86 38 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 10 |
наносится на корпус сигнализатора при помощи наклейки или другим способом, не ухудшающим качества сигнализатора, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сигнализатор загазованности ДЗ-1-СН4 | ТУ 26.51.53-003-46526536-2018 | 1 шт. |
| Руководство по эксплуатации | КУВФ.421451.006-01РЭ | 1 экз. |
| Паспорт и Гарантийный талон | КУВФ.421451.006-01ПС | 1 экз. |
| Комплект крепежных элементов | - | 1 компл. |
| Аппликатор | АРАВ.с.014.00.015 | 1 * 1 шт. |
| Методика поверки | КУВФ.421451.006-01МП | 1 экз. |
| * Поставляется по требованию заказчика | ||
приведены в разделе «Конструкция и принцип действия» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ТУ 26.51.53-003-46526536-2018 Сигнализаторы загазованности ДЗ-1-СН4. Технические
