| Номер в госреестре | 79928-20 |
| Наименование СИ | Штангенглубиномеры торговой марки "SHAN" |
| Изготовитель | Guilin Measuring & Cutting Tool Co. Ltd., КНР |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенглубиномеры торговой марки «SHAN» (далее по тексту -штангенглубиномеры) предназначены для измерений глубины элементов деталей, выемок, выступов, пазов.
Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.
Штангенглубиномеры изготавливаются с отсчетом по нониусу (ТТТГ), с отсчетом по круговой шкале (ШГК) или с цифровым отсчетным устройством (ШГЦ).
Штангенглубиномеры ШГ состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала, и рамки с нониусом, которая перемещается вдоль штанги.
Штангенглубиномеры ШГК состоят из штанги, на которой нанесена миллиметровая шкала и круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Штангенглубиномеры ШГЦ состоят из следующих элементов: штанги, на которой расположена индуктивная шкала, и рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, встроенного источника питания.
Рамка своей измерительной поверхностью базируется на измеряемую деталь.
Штангенглубиномеры изготавливаются с прямой штангой или Г-образной губкой.

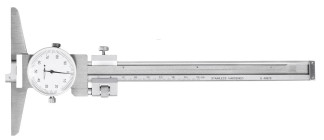

Общий вид штангенглубиномеров представлен на рисунках 1 -4.
Общий вид корпуса цифрового отсчетного устройства изображен на рисунках 5-7.
Общий вид штанги штангенглубиномеров ШГЦ с оцифровкой и без нее изображен на рисунках 8-11.
Ш*
Товарный знак 5ИЯЫ наносится на паспорт штангенглубиномеров типографским методом, на штангу или рамку, и на футляр штангенглубиномеров краской или методом лазерной маркировки.
...........и!.........................................HI™ STAINLESS HARDENED G «81.8.
Рисунок 4 - Общий вид штангенглубиномеров ТТТГ с Г-образной губкой
Рисунок 8 - Общий вид исполнений штанги штангенглубиномеров ШГЦ с оцифровкой
Рисунок 9 - Общий вид исполнений штанги штангенглубиномеров ШГЦ с оцифровкой
Пломбирование штангенглубиномеров от несанкционированного доступа не предусмотрено.
отсутствует.
Таблица 1 - Диапазон измерений, значение отсчета по нониусу, цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства, длина измерительной поверхности рамки
| Диапазон измерений, мм | Значение отсчета по нониусу, мм | Цена деления круговой шкалы, мм | Шаг дискретности цифрового отсчетного устройства, мм | Длина измерительной поверхности рамки, мм, не менее |
| от 0 до150 | 0,02; 0,05; 0,10 | 0,01; 0,02 | 0,01 | 102;120;175 |
| от 0 до 160 | 0,02; 0,05; 0,10 | 0,01; 0,02 | 0,01 | 102;120;175 |
| от 0 до 200 | 0,02; 0,05; 0,10 | 0,01; 0,02 | 0,01 | 102;120;175 |
| от 0 до 250 | 0,02; 0,05; 0,10 | 0,01; 0,02 | 0,01 | 102;120;175 |
| от 0 до 300 | 0,02; 0,05; 0,10 | 0,01; 0,02 | 0,01 | 102;120;175 |
| от 0 до 400 | 0,05; 0,10 | 0,01; 0,02 | 0,01 | 102;120;175 |
| от 0 до 500 | 0,05; 0,10 | 0,01; 0,02 | 0,01 | 102;120;175 |
| от 0 до 600 | 0,05; 0,10 | 0,01; 0,02 | 0,01 | 102;120;175 |
| от 0 до 630 | 0,05; 0,10 | 0,01; 0,02 | 0,01 | 102; 120; 175 |
| от 0 до 1000 | 0,05; 0,10 | 0,01; 0,02 | 0,01 | 102;120;175 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенглубиномеров
| Измеряемая глубина, мм | Пределы допускаемой абсолютной погрешности, мм | |||||
| со значением отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | ||||
| 0,02 | 0,05 | 0,10 | 0,01 | 0,02 | 0,01 | |
| от 0 до 100 включ. | ±0,02 | ±0,05 | ±0,05 | ±0,02 | ±0,03 | ±0,03 |
| св. 100 до 200 включ. | ±0,03 | ±0,05 | ±0,05 | ±0,03 | ±0,03 | ±0,03 |
| св. 200 до 300 включ. | ±0,04 | ±0,05 | ±0,05 | ±0,04 | ±0,05 | ±0,04 |
| св. 300 до 400 включ. | - | ±0,05 | ±0,10 | ±0,04 | ±0,05 | ±0,04 |
| св. 400 до 600 включ. | - | ±0,10 | ±0,10 | ±0,05 | ±0,06 | ±0,05 |
| св. 600 до 800 включ. | - | ±0,10 | ±0,15 | ±0,06 | ±0,07 | ±0,07 |
| св. 800 до 1000 | - | ±0,15 | ±0,15 | ±0,07 | ±0,08 | ±0,07 |
Таблица 3 - Отклонение от плоскостности, условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Отклонение от плоскостности измерительной поверхности штанги, мм, не более | 0,004 |
| Отклонение от плоскостности измерительной поверхности рамки, мм, не более | 0,006 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | От +15 до +25 80 |
| Средний срок службы, лет | 5 |
Таблица 4 - Габаритные размеры и масса
| Диапазон измерений, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| от 0 до150 | 240 | 120 | 15 | 0,18 |
| от 0 до 160 | 250 | 120 | 15 | 0,19 |
| от 0 до 200 | 290 | 120 | 15 | 0,20 |
| от 0 до 250 | 340 | 120 | 15 | 0,30 |
| от 0 до 300 | 390 | 120 | 15 | 0,35 |
| от 0 до 400 | 490 | 120 | 15 | 0,46 |
| от 0 до 500 | 610 | 170 | 20 | 0,54 |
| от 0 до 600 | 700 | 175 | 20 | 0,60 |
| от 0 до 630 | 720 | 175 | 20 | 0,68 |
| от 0 до 1000 | 1200 | 200 | 20 | 0,90 |
наносится на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенглубиномер | - | 1 шт. |
| Элемент питания (для штангенглубиномеров ШГЦ) | - | 1 шт. |
| Паспорт для штангенглубиномеров: - с отсчетом по нониусу (ТТТГ) - с отсчетом по круговой шкале (ШГК) - с цифровым отсчетным устройством (ШГЦ) | ШГ.00.001.ПС ШГК.00.001.ПС ШГЦ.00.001.ПС | 1 экз. |
| Методика поверки | МП 203-43-2020 | 1 экз. |
осуществляется в соответствии с документом МП 203 -43-2020 «ГСИ. Штангенглубиномеры торговой марки «SHAN». Методика поверки», утвержденным ФГУП «ВНИИМС» 13 августа 2020 г.
Основные средства поверки:
- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г (меры длины концевые плоскопараллельные);
- плита 3 -0-250x250 ГОСТ 10905-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносятся на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» Техническая документация изготовителя.
