Микрометры серий 111, 112, 113, 115, 117, 122, 123, 143, 146, 147, 169, 317, 323, 331, 342, 343, 369, 395, 422 (далее по тексту - микрометры) предназначены для измерений наружных и внутренних (только микрометры серии 146) линейных размеров деталей.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	74240-19
Наименование СИ	Микрометры
Обозначение типа СИ	111, 112, 113, 115, 117, 122, 123, 143, 146, 147, 169, 317, 323, 331, 342, 343, 369, 395, 422
Изготовитель	"Mitutoyo Corporation", Япония
Год регистрации	2019
Срок свидетельства	01.03.2024
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры изготавливаются следующих серий:

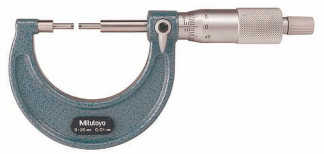

111 (рисунок 1), 112 (рисунок 2), 113 (рисунок 3), 115 (рисунок 4), 117 (рисунок 5), 122 (рисунок 6), 123 (рисунок 7), 143 (рисунок 8), 146 (рисунок 9), 147 (рисунок 10), 169 (рисунок 11) - с отсчетом показаний по шкалам стебля и барабана;

317 (рисунок 12), 323 (рисунок 13), 331 (рисунок 14), 342 (рисунок 15), 343 (рисунок 16), 369 (рисунок 17), 395 (рисунок 18), 422 (рисунок 19) - с цифровым отсчетным устройством.

Микрометры серий 111, 112, 113, 115, 117, 122, 123, 143, 147, 169 представляют собой скобу, в которую слева установлена неподвижная пятка, а справа - микрометрическая головка. Микрометры серии 146 состоят из микрометрической головки с подвижной пяткой и стебля с неподвижной пяткой. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах (кроме микрометров серии 113, 147 (с диапазоном измерений от 0 до 13 мм)). Для закрепления микрометрического винта имеется стопорное устройство (кроме микрометров серий 122, 143, 146, 147, 169).

На скобе или на продолжении микрометрической головки микрометров серий 317, 323, 331, 342, 343, 369, 395, 422 установлено электронное цифровое отсчетное устройство. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления, с помощью которых осуществляется ряд специальных функций, например, установка начала измерительного диапазона (ORIGIN), возможность удерживать последний результат измерений (HOLD), установка нуля/переключение между режимами абсолютных и относительных измерений (ZERO/ABS) и другие функции. Микрометры серий 317, 323, 331, 342, 395 имеют защиту IP65 от проникновения влаги и пыли, что позволяет использовать их в условиях механической обработки с применением смазочно-охлаждающей жидкости. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство (кроме микрометров серий 369 (рисунок 17, б), 342 (рисунок 15, в), 422 (рисунок 19, б)). Питание микрометров с цифровым отсчетным устройством осуществляется от элемента питания типа SR44. Микрометры изготавливаются с гнездом для подключения системы вывода результатов измерений на внешнее устройство или без него.

Микрометры серий 111 и 331 имеют ступенчатые твердосплавные измерительные поверхности диаметром 3 мм (тип А) или 2 мм (тип В) и предназначены для измерений канавок, выточек и фасонных поверхностей.

Микрометры серий 112 (рисунок 2, а) и 342 (рисунок 15, а) имеют изготовленные из закаленной стали или твердосплавные заостренные измерительные поверхности малого радиуса неподвижной пятки и микрометрической головки с углами 15° или 30°, и предназначены для измерений канавок и ступеней. Также выпускаются микрометры серий 112 (рисунок 2, б) и 342 (рисунок 15, б, в) с плоской измерительной поверхностью неподвижной пятки и заостренной измерительной поверхностью малого радиуса микрометрической головки с углом 60° (для микрометров серий 112 (рисунок 2, б) и 342 (рисунок 15, б) или с углом 45° (для микрометров серии 342 (рисунок 15, в)), что позволяет измерять высоту обжима электрических контактов.

Микрометры серии 113 (рисунок 3) имеют фаски на кромках твердосплавных измерительных поверхностей неподвижной пятки и микрометрической головки и предназначены для использования в качестве калибра-скобы ПР/НЕ с установкой верхней и нижней границы поля допуска.

Микрометры серий 115 и 395 имеют твердосплавные измерительные поверхности с сочетанием форм измерительных поверхностей неподвижной пятки и микрометрической головки: сферическая - плоская или сферическая-сферическая и предназначены для измерений деталей с криволинейными поверхностями, например, толщины стенок труб, подшипников и колец. Также выпускаются микрометры серий 115 и 395 с измерительной поверхностью неподвижной пяткой из закаленной стали различных цилиндрических форм и плоской твердосплавной измерительной поверхностью микрометрической головки (рисунок 4, б, рисунок 18, б-д).

Микрометры серий 117 и 317 имеют конструкцию со сменными измерительными пятками различной формы (плоская, цилиндрическая, V-образная) и предназначены для особых измерительных задач, например: для измерений толщины труб, а так же отверстий и пазов от кромки до кромки и элементов в труднодоступных местах.

Микрометры серий 122 и 422 оснащены невращающимися измерительными поверхностями ножевидной формы неподвижной пятки и микрометрической головки и предназначены для измерений диаметров канавки валов, шпоночных валов и других труднодоступных мест. Измерительные поверхности могут быть изготовлены из закаленной стали или быть твердосплавными. Микрометры серии 422 (рисунок 19, б) имеют исполнение QuickMike, отличающееся наличием микрометрического винта с системой ABSOLUTE, обеспечивающего ход шпинделя 10 мм на один оборот винта.

Микрометры серий 123 и 323 имеют твердосплавные или из закаленной стали дисковые измерительные поверхности диаметрами 20 мм или 30 мм и предназначены для измерений длины общей нормали на прямозубых и косозубых шестернях.

Микрометры серий 143 и 343 оснащены выносными измерительными губками диаметром 4 мм, позволяющие измерять в труднодоступных местах.

Микрометры серии 146 предназначены для измерений ширины и расположения канавок в отверстиях. Микрометры изготавливаются как с вращающимся микровинтом (рисунок 9, а), так и с невращающимся (рисунки 9, б).

Микрометры серии 147 выпускаются различных типов и назначений:

• для измерений ширины, глубины и высоты швов консервных банок доступны три типа: для стальных банок (рисунок 10, а), алюминиевых банок (рисунок 10, б) и аэрозольных баллончиков (рисунок 10, в).

• для измерений толщины проволоки или диаметра небольших шариков до 10 мм (рисунок 10, г).

• для измерений ступиц (рисунок 10, д) имеют очень малую глубину скобы и выпускаются в широком диапазоне типоразмеров до 100 мм.

Микрометры серий 169 и 369 имеют дисковые измерительные поверхности диаметрами 14,3 мм или 20 мм и предназначены для измерений длины общей нормали на прямозубых и косозубых шестернях. Микрометры серии 369 (рисунок 17, б) имеют исполнение QuickMike, отличающееся наличием микрометрического винта с системой ABSOLUTE, обеспечивающего ход шпинделя 10 мм на один оборот винта.

Микрометры выпускаются гаммой, состоящей из нескольких типоразмеров, отличающихся диапазоном измерений и такими конструктивными особенностями как, материал и форма измерительных поверхностей скобы, шаг микрометрического винта и так далее.

Для установки на нижний предел диапазона измерений микрометры с верхним пределом диапазона измерений свыше 25 мм (кроме микрометров серий 146 и 147) имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер плоские.

Общий вид микрометров указан на рисунках 1-19.

SR4

\п

SR4 SR4

' 1Е

Тип Е

Тип F

б)

Цилиндрическая пятка Рисунок 5 - Общий вид микрометров серии 117


	А
	иП
	СМ
V А	V

Плоская пятка

1.5

6.35

д)

Тип А
	5 5
	Т Т
/ 1 Р ВД
/	mm

Тип В

в)

Рисунок 15 - Общий вид микрометров серии 342

/т сп-

Тип А

Тип В

01.8

в)

S04.7

06.9

Тип С

r£U

06.9

Тип D

б)

Рисунок 19 - Общий вид микрометров серии 422 Пломбирование корпуса цифрового отсчетного устройства не предусмотрено.

Программное обеспечение

отсутствует.

Таблица

Серия	Диапазон	Значение	Пределы	Измеритель	Отклонение от	Отклонение от	Тип и	Ссылка на
	измерений, мм	отсчета по шкалам стебля и барабана, мм	допускаемой абсолютной погрешности*, мкм	ное усилие, Н	плоскостности, мкм, не более	параллельности, мкм, не более	параметры измерительных наконечников	рисунок
	От 0 до 25	0,01	±3				Тип А
	От 0 до 25	0,01	±3				Тип Б
	От 25 до 50	0,01	±3			2+L/100**	Тип А
	От 50 до 75	0,01	±3				Тип А
	От 75 до 100	0,01	±4				Тип А
	От 100 до 125	0,01	±4				Тип А
111	От 125 до 150	0,01	±4	От 5 до 10	0,3		Тип А	Рис. 1
	От 150 до 175	0,01	±5				Тип А
	От 175 до 200	0,01	±5				Тип А
	От 200 до 225	0,01	±5				Тип А
	От 225 до 250	0,01	±6				Тип А
	От 250 до 275	0,01	±6				Тип А
	От 275 до 300	0,01	±6				Тип А
	От 0 до 25	0,01	±3				15°
	От 0 до 25	0,01	±3				3 О о
	От 25 до 50	0,01	±3				15°
	От 25 до 50	0,01	±3				3 О о	Рис. 2, а
112	От 50 до 75	0,01	±3	От 3 до 8	-	-	15°	Рис. 2, а
	От 50 до 75	0,01	±3				3 О о
	От 75 до 100	0,01	±4				15°
	От 75 до 100	0,01	±4				3 О о
	От 0 до 25	0,01	±3				6 О о	Рис. 2, б
113	От 0 до 25	0,01	±3		0,6	3+L/100**	0 6,35 мм	Рис. 3
113	От 25 до 50	0,01	±3		0,6	3+L/100**	0 6,35 мм	Рис. 3

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана, мм	Пределы допускаемой абсолютной погрешности*, мкм	Измеритель ное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	Тип и параметры измерительных наконечников	Ссылка на рисунок
115	От 0 до 25	0,01	±3	От 3 до 8	-	-	Тип А	Рис. 4, а, б
	От 0 до 25	0,01	±3		-	-	Тип В
	От 0 до 25	0,01	±3		-	-	Тип С
	От 0 до 25	0,01	±3		-	-	Тип D
	От 25 до 50	0,01	±3		-	-	Тип А
	От 25 до 50	0,01	±3		-	-	Тип В
	От 0 до 25	0,01	±3	От 5 до 10	-	-	Тип Е, Тип F
	От 25 до 50	0,01	±3		-	-	Тип Е, Тип F
	От 50 до 75	0,01	±3		-	-	Тип Е, Тип F
	От 75 до 100	0,01	±4		-	-	Тип Е, Тип F
117	От 0 до 25	0,01	±4	От 5 до 10	0,6 (микровинт), 2,0 (пятка)	3	-	Рис. 5
117	От 25 до 50	0,01	±4	От 5 до 10	0,6 (микровинт), 2,0 (пятка)	3	-	Рис. 5
122	От 0 до 25	0,01	±3		-	3	Тип А
	От 0 до 25	0,01	±3		-	3	Тип В
	От 0 до 25	0,01	±3		-	3	Тип С
	От 0 до 25	0,01	±3		-	3	Тип D
	От 25 до 50	0,01	±3		-	3	Тип А
	От 25 до 50	0,01	±3	От 3 до 8	-	3	Тип В	Рис. 6
	От 25 до 50	0,01	±3		-	3	Тип С
	От 25 до 50	0,01	±3		-	3	Тип D
	От 50 до 75	0,01	±3		-	3	Тип А
	От 75 до 100	0,01	±4		-	4	Тип А
	От 100 до 125	0,01	±4		-	-	Тип А

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана, мм	Пределы допускаемой абсолютной погрешности*, мкм	Измеритель ное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	Тип и параметры измерительных наконечников	Ссылка на рисунок
122	От 125 до 150	0,01	±4	От 3 до 8	-	-	Тип А	Рис. 6
	От 150 до 175	0,01	±5		-	-	Тип А
	От 175 до 200	0,01	±5		-	-	Тип А
	От 200 до 225	0,01	±5		-	-	Тип А
	От 225 до 250	0,01	±6		-	-	Тип А
	От 250 до 275	0,01	±6		-	-	Тип А
	От 275 до 300	0,01	±6		-	-	Тип А
123	От 0 до 25	0,01	±4	От 5 до 10	1,0	4	0 20 мм	Рис. 7
	От 25 до 50	0,01	±4		1,0	4	0 20 мм
	От 50 до 75	0,01	±6		1,0	6	0 20 мм
	От 75 до 100	0,01	±6		1,0	6	0 20 мм
	От 100 до 125	0,01	±7		1,6	5+L/75**	0 30 мм
	От 125 до 150	0,01	±7		1,6		0 30 мм
	От 150 до 175	0,01	±8		1,6		0 30 мм
	От 175 до 200	0,01	±8		1,6		0 30 мм
	От 200 до 225	0,01	±8		1,6		0 30 мм
	От 225 до 250	0,01	±9		1,6		0 30 мм
	От 250 до 275	0,01	±9		1,6		0 30 мм
	От 275 до 300	0,01	±9		1,6		0 30 мм
143	От 0 до 25	0,01	±5	От 1 до 6	0,3	3+L/75**	0 4 мм	Рис. 8
	От 25 до 50	0,01	±6				0 4 мм
	От 50 до 75	0,01	±7				0 4 мм
	От 75 до 100	0,01	±8				0 4 мм
	От 100 до 125	0,01	±9				0 4 мм
	От 125 до 150	0,01	±9				0 4 мм
	От 150 до 175	0,01	±10				0 4 мм
	От 175 до 200	0,01	±10				0 4 мм

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана, мм	Пределы допускаемой абсолютной погрешности*, мкм	Измеритель ное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	Тип и параметры измерительных наконечников	Ссылка на рисунок
143	От 200 до 225	0,01	±11	От 1 до 6	0,3	3+L/75**	0 4 мм	Рис. 8
	От 225 до 250	0,01	±11				0 4 мм
	От 250 до 275	0,01	±12				0 4 мм
	От 275 до 300	0,01	±12				0 4 мм
146	От 0 до 25	0,01	±10	-	-	-	0 6,35 мм	Рис. 9, а, б
	От 0 до 25	0,01	±10	-	-	-	0 12,7мм
	От 25 до 50	0,01	±10	-	-	-	0 12,7мм
	От 50 до 75	0,01	±10	-	-	-	0 12,7мм
	От 75 до 100	0,01	±10	-	-	-	0 12,7мм
147	От 0 до 13	0,01	±3	-	-	-	-	Рис. 10, а
	От 0 до 13	0,01	±3	-	-	-	-	Рис. 10, б
	От 0 до 13	0,01	±3	-	-	-	-	Рис. 10, в
	От 0 до 10	0,01	±3	От 5 до 10	0,6	1,3	0 6,35 мм	Рис. 10, г
	От 0 до 25	0,01	±2	От 5 до 10	0,6	2+L/100**	0 6,35 мм	Рис. 10, д
	От 25 до 50	0,01	±2				0 6,35 мм
	От 50 до 75	0,01	±2				0 6,35 мм
	От 75 до 100	0,01	±2				0 6,35 мм
169	От 0 до 25	0,01	±4	8,02±0,80	1,0	3	0 14,3 мм	Рис. 11
	От 0 до 25	0,01	±4	От 5 до 10		4	0 20 мм
	От 25 до 50	0,01	±4			4	0 20 мм
	От 50 до 75	0,01	±6			6	0 20 мм
	От 75 до 100	0,01	±6			6	0 20 мм
Примечание: * - Пределы допускаемой абсолютной погрешности указаны при температуре окружающего воздуха от плюс 16 до плюс 24 °С и относительной влажности не более 80 % при температуре 23 °С для микрометров с верхним пределом диапазона измерений до 150 мм включительно и от плюс 17 до плюс 23 °С и относительной влажности не более 80 % при температуре 23 °С для микрометров с верхним пределом диапазона измерений свыше 150 мм; ** - L - верхний предел диапазона измерений микрометра, мм

Серия	Диапазон измерений, мм	Шаг дискретности цифрового отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности*, мкм	Измеритель ное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельно сти, мкм, не более	Тип и параметры измерительных наконечников	Ссылка на рисунок
317	От 0 до 25	0,001	±4	От 5 до 10	0,6 (микровинт), 2,0 (пятка)	3	-	Рис. 12
317	От 25 до 50	0,001	±4	От 5 до 10	0,6 (микровинт), 2,0 (пятка)	3	-	Рис. 12
323	От 0 до 25	0,001	±4	От 5 до 10	1,0	4	0 20 мм	Рис. 13
	От 25 до 50	0,001	±4		1,0	4	0 20 мм
	От 50 до 75	0,001	±6		1,0	6	0 20 мм
	От 75 до 100	0,001	±6		1,0	6	0 20 мм
331	От 0 до 25	0,001	±2	От 5 до 10	0,3	2+L/100**	Тип А	Рис. 14
	От 0 до 25	0,001	±2		0,3		Тип В
	От 25 до 50	0,001	±2		0,3		Тип А
	От 25 до 50	0,001	±2		0,3		Тип В
	От 50 до 75	0,001	±2		0,3		Тип А
	От 50 до 75	0,001	±2		0,3		Тип В
	От 75 до 100	0,001	±3		0,3		Тип А
	От 75 до 100	0,001	±3		0,3		Тип В
342	От 0 до 25	0,001	±2	От 3 до 8	-	-	15°	Рис. 15, а
	От 0 до 25	0,001	±2		-	-	3 О о
	От 25 до 50	0,001	±2		-	-	15°
	От 25 до 50	0,001	±2		-	-	3 О о
	От 50 до 75	0,001	±2		-	-	15°
	От 50 до 75	0,001	±2		-	-	30°
	От 75 до 100	0,001	±3		-	-	15°
	От 75 до 100	0,001	±3		-	-	3 О о
	От 0 до 20	0,001	±3	От 3 до 8	-	-	60°	Рис. 15, б
	От 0 до 15	0,001	±3	От 4 до 6	-	-	4 о	Рис. 15, в

Серия	Диапазон измерений, мм	Шаг дискретности цифрового отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности*, мкм	Измеритель ное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельно сти, мкм, не более	Тип и параметры измерительных наконечников	Ссылка на рисунок
343	От 0 до 25	0,001	±5	От 1 до 6	0,3	3+L/75**	0 4 мм	Рис. 16
	От 25 до 50	0,001	±6				0 4 мм
	От 50 до 75	0,001	±7				0 4 мм
	От 75 до 100	0,001	±8				0 4 мм
369	От 0 до 25	0,001	±4	От 3 до 8	1,0	4	0 20 мм	Рис. 17, а
	От 25 до 50	0,001	±4			4	0 20 мм
	От 50 до 75	0,001	±6			6	0 20 мм
	От 75 до 100	0,001	±6			6	0 20 мм
	От 0 до 30	0,001	±4			4	0 20 мм	Рис. 17, б
	От 25 до 55	0,001	±4			4	0 20 мм	Рис. 17, б
395	От 0 до 25	0,001	±2	От 5 до 10	0,6	-	Тип А	Рис. 18, а
	От 25 до 50	0,001	±2			-	Тип А
	От 50 до 75	0,001	±2			-	Тип А
	От 75 до 100	0,001	±3			-	Тип А
	От 0 до 25	0,001	±2		-	-	Тип В
	От 25 до 50	0,001	±2		-	-	Тип В
	От 50 до 75	0,001	±2		-	-	Тип В
	От 75 до 100	0,001	±3		-	-	Тип В
	От 0 до 25	0,001	±3	От 3 до 8	0,6	-	Тип А	Рис. 18, б
	От 0 до 25	0,001	±3			-	Тип В	Рис. 18, в
	От 0 до 25	0,001	±3			-	Тип С	Рис. 18, г
	От 0 до 25	0,001	±3			-	Тип D	Рис. 18, д

Серия	Диапазон измерений, мм	Шаг дискретности цифрового отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности*, мкм	Измеритель ное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	Тип и параметры измерительных наконечников	Ссылка на рисунок
422	От 0 до 25	0,001	±3	От 3 до 8	-	3	Тип А	Рис. 19, а
	От 0 до 25	0,001	±3		-	3	Тип В
	От 0 до 25	0,001	±3		-	3	Тип С
	От 0 до 25	0,001	±3		-	3	Тип D
	От 25 до 50	0,001	±3		-	3	Тип А
	От 25 до 50	0,001	±3		-	3	Тип В
	От 50 до 75	0,001	±3		-	3	Тип А
	От 75 до 100	0,001	±4		-	4	Тип А
	От 0 до 30	0,001	±3	От 5 до 10	-	3	-	Рис. 19, б
	От 25 до 55	0,001	±3	От 5 до 10	-	3	-	Рис. 19, б
Примечание: * - Пределы допускаемой абсолютной погрешности указаны при температуре окружающего воздуха от плюс 16 до плюс 24 °С и относительной влажности не более 80 % при температуре 23 °С. Пределы допускаемой абсолютной погрешности указаны без учета шага дискретности отсчета (без учета ошибки квантования); ** - L- верхний предел диапазона измерений микрометра, мм

Таблица 3 - Основные метрологические характеристики установочных мер

Номинальный размер установочных мер, мм	Допускаемое отклонение длины установочных мер от номинального размера, мкм	Отклонение от плоскостности, мкм, не более	Отклонение, от параллельности, мкм, не более
25	±1,5	0,3	2,0
50	±2,0	0,3	2,0
75	±2,5	0,3	2,0
100	±3,0	0,3	2,0
125	±3,5	0,3	2,0
150	±4,0	0,3	2,0
175	±4,5	0,3	2,0
200	±5,0	0,3	2,0
225	±5,5	0,3	2,0
250	±6,0	0,3	2,0
275	±6,5	0,3	2,0

Серия	Диапазон измерений, мм	Тип и параметры измерительных наконечников	Габаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
111	От 0 до 25	Тип А	127x19x58	0,205	Рис. 1
	От 0 до 25	Тип Б	127x19x58	0,205
	От 25 до 50	Тип А	151x19x72	0,305
	От 50 до 75	Тип А	180x19x84	0,370
	От 75 до 100	Тип А	210x19x100	0,500
	От 100 до 125	Тип А	240x19x130	0,655
	От 125 до 150	Тип А	265x19x151	0,710
	От 150 до 175	Тип А	300x19x170	0,900
	От 175 до 200	Тип А	316x19x190	1,040
	От 200 до 225	Тип А	340x19x206	1,245
	От 225 до 250	Тип А	365x19x247	1,395
	От 250 до 275	Тип А	390x19x245	1,555
	От 275 до 300	Тип А	415x19x265	1,975
112	От 0 до 25	15°	127x19x58	0,205	Рис. 2, а
	От 0 до 25	3 О о	127x19x58	0,205
	От 25 до 50	15°	151x19x72	0,305
	От 25 до 50	3 О о	151x19x72	0,305
	От 50 до 75	15°	180x19x84	0,370
	От 50 до 75	3 О о	180x19x84	0,370
	От 75 до 100	15°	210x19x100	0,500
	От 75 до 100	3 О о	210x19x100	0,500
	От 0 до 25	6 О о	127x19x58	0,165	Рис. 2, б
113	От 0 до 25	0 6,35 мм	127x20x80	0,340	Рис. 3
113	От 25 до 50	0 6,35 мм	151x20x90	0,380	Рис. 3

Серия	Диапазон измерений, мм	Тип и параметры измерительных наконечников	Г абаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
115	От 0 до 25	Тип А	127x19x58	0,180
	От 0 до 25	Тип В	127x19x58	0,180
	От 0 до 25	Тип С	127x19x58	0,180
	От 0 до 25	Тип D	127x19x58	0,180
	От 25 до 50	Тип А	151x19x72	0,240
	От 25 до 50	Тип В	151x19x72	0,240
	От 0 до 25	Тип Е, Тип F	127x19x58	0,180	Рис. 4, а, б
	От 25 до 50	Тип Е, Тип F	151x19x72	0,240
	От 50 до 75	Тип Е, Тип F	180x19x84	0,315
	От 75 до 100	Тип Е, Тип F	210x19x100	0,375
117	От 0 до 25	-	127x19x58	0,255	Рис. 5
	От 25 до 50	-	151x19x72	0,320	Рис. 5
122	От 0 до 25	Тип А	127x19x58	0,260
	От 0 до 25	Тип В	127x19x58	0,260
	От 0 до 25	Тип С	127x19x58	0,275
	От 0 до 25	Тип D	127x19x58	0,275
	От 25 до 50	Тип А	151x19x72	0,300
	От 25 до 50	Тип В	151x19x72	0,300	Рис. 6
	От 25 до 50	Тип С	151x19x72	0,315
	От 25 до 50	Тип D	151x19x72	0,315
	От 50 до 75	Тип А	180x19x84	0,360
	От 75 до 100	Тип А	210x19x100	0,525
	От 100 до 125	Тип А	240x19x130	0,670

Серия	Диапазон измерений, мм	Тип и параметры измерительных наконечников	Г абаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
122	От 125 до 150	Тип А	265x19x151	0,775
	От 150 до 175	Тип А	300x19x170	0,950
	От 175 до 200	Тип А	316x19x190	1,140
	От 200 до 225	Тип А	340x19x206	1,300	Рис. 6
	От 225 до 250	Тип А	365x19x247	1,450
	От 250 до 275	Тип А	390x19x245	1,600
	От 275 до 300	Тип А	415x19x265	2,020
	От 0 до 25	0 20 мм	127x21x58	0,200
	От 25 до 50	0 20 мм	151x21x72	0,250
	От 50 до 75	0 20 мм	180x21x84	0,300
	От 75 до 100	0 20 мм	210x21x100	0,375
	От 100 до 125	0 30 мм	240x31x130	0,520
123	От 125 до 150	0 30 мм	265x31x151	0,570	Рис. 7
123	От 150 до 175	0 30 мм	300x31x170	0,730	Рис. 7
	От 175 до 200	0 30 мм	316x31x190	0,890
	От 200 до 225	0 30 мм	340x31x206	1,000
	От 225 до 250	0 30 мм	365x31x247	1,200
	От 250 до 275	0 30 мм	390x31x245	1,410
	От 275 до 300	0 30 мм	415x31x265	1,680
	От 0 до 25	0 4 мм	127x19x85	0,210
	От 25 до 50	0 4 мм	151x19x100	0,230
	От 50 до 75	0 4 мм	180x19x110	0,280
143	От 75 до 100	0 4 мм	210x19x125	0,330	Рис. 8
143	От 100 до 125	0 4 мм	240x19x155	0,400	Рис. 8
	От 125 до 150	0 4 мм	265x19x176	0,450
	От 150 до 175	0 4 мм	300x19x198	0,520
	От 175 до 200	0 4 мм	316x19x223	0,600

Серия	Диапазон измерений, мм	Тип и параметры измерительных наконечников	Габаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
143	От 200 до 225	0 4 мм	340x19x230	0,690	Рис. 8
	От 225 до 250	0 4 мм	365x19x280	0,790
	От 250 до 275	0 4 мм	390x19x270	0,900
	От 275 до 300	0 4 мм	415x19x290	0,920
146	От 0 до 25	0 6,35 мм	180x19x30	0,135	Рис. 9, а, б
	От 0 до 25	0 12,7мм	200x19x35	0,185
	От 25 до 50	0 12,7мм	250 x19x40	0,175
	От 50 до 75	0 12,7мм	250 x19x40	0,165
	От 75 до 100	0 12,7мм	250 x19x40	0,160
147	От 0 до 13	-	95x19x20	0,065	Рис. 10, а
	От 0 до 13	-	95x19x20	0,065	Рис. 10, б
	От 0 до 13	-	95x19x20	0,065	Рис. 10, в
	От 0 до 10	0 6,35 мм	95x19x20	0,065	Рис. 10, г
	От 0 до 25	0 6,35 мм	120x19x20	0,135	Рис. 10, д
	От 25 до 50	0 6,35 мм	145x19x21	0,150
	От 50 до 75	0 6,35 мм	170x19x21	0,170
	От 75 до 100	0 6,35 мм	195x19x21	0,185
169	От 0 до 25	0 14,3 мм	127x21x58	0,230	Рис. 11
	От 0 до 25	0 20 мм	127x21x58	0,230
	От 25 до 50	0 20 мм	151x21x72	0,280
	От 50 до 75	0 20 мм	180x21x84	0,315
	От 75 до 100	0 20 мм	210x21x100	0,400

Серия	Диапазон измерений, мм	Тип и параметры измерительных наконечников	Габаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
317	От 0 до 25	-	159x20x61	0,335	Рис. 12
317	От 25 до 50	-	186x20x75	0,360	Рис. 12
323	От 0 до 25	0 20 мм	159x31x61	0,290	Рис. 13
	От 25 до 50	0 20 мм	186x31x75	0,355
	От 50 до 75	0 20 мм	217x31x105	0,555
	От 75 до 100	0 20 мм	244x31x131	0,610
331	От 0 до 25	Тип А	159x20x61	0,330	Рис. 14
	От 0 до 25	Тип В	159x20x61	0,330
	От 25 до 50	Тип А	186x20x75	0,470
	От 25 до 50	Тип В	186x20x75	0,470
	От 50 до 75	Тип А	217x20x105	0,625
	От 50 до 75	Тип В	217x20x105	0,625
	От 75 до 100	Тип А	244x20x131	0,565
	От 75 до 100	Тип В	244x20x131	0,565
342	От 0 до 25	15°	159x20x61	0,330	Рис. 15, а
	От 0 до 25	30°	159x20x61	0,330
	От 25 до 50	15°	186x20x75	0,470
	От 25 до 50	3 О о	186x20x75	0,470
	От 50 до 75	15°	217x20x105	0,625
	От 50 до 75	3 О о	217x20x105	0,625
	От 75 до 100	15°	244x20x131	0,565
	От 75 до 100	3 О о	244x20x131	0,565
	От 0 до 20	6 О о	221x25x75	0,270	Рис. 15, б
	От 0 до 15	4 о	221x25x75	0,275	Рис. 15, в

Серия	Диапазон измерений, мм	Тип и параметры измерительных наконечников	Габаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
343	От 0 до 25	0 4 мм	159x20x61	0,320	Рис. 16
	От 25 до 50	0 4 мм	186x20x75	0,340
	От 50 до 75	0 4 мм	217x20x105	0,390
	От 75 до 100	0 4 мм	244x20x131	0,440
369	От 0 до 25	0 20 мм	159x31x61	0,340	Рис. 17, а
	От 25 до 50	0 20 мм	186x31x75	0,480
	От 50 до 75	0 20 мм	217x31x105	0,635
	От 75 до 100	0 20 мм	244x31x131	0,775
	От 0 до 30	0 20 мм	193x45x58	0,360	Рис. 17, б
	От 25 до 55	0 20 мм	193x45x58	0,490	Рис. 17, б
395	От 0 до 25	Тип А	159x20x61	0,270	Рис. 18, а
	От 25 до 50	Тип А	186x20x75	0,330
	От 50 до 75	Тип А	217x20x105	0,470
	От 75 до 100	Тип А	244x20x131	0,625
	От 0 до 25	Тип В	159x20x61	0,270
	От 25 до 50	Тип В	186x20x75	0,330
	От 50 до 75	Тип В	217x20x105	0,470
	От 75 до 100	Тип В	244x20x131	0,625
	От 0 до 25	Тип А	159x20x61	0,270	Рис. 18, б
	От 0 до 25	Тип В	159x20x61	0,270	Рис. 18, в
	От 0 до 25	Тип С	159x20x61	0,310	Рис. 18, г
	От 0 до 25	Тип D	159x20x61	0,310	Рис. 18, д

Серия	Диапазон измерений, мм	Тип и параметры измерительных наконечников	Габаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
422	От 0 до 25	Тип А	159x20x61	0,365	Рис. 19, а
	От 0 до 25	Тип В	159x20x61	0,365
	От 0 до 25	Тип С	159x20x61	0,365
	От 0 до 25	Тип D	159x20x61	0,365
	От 25 до 50	Тип А	186x20x75	0,565
	От 25 до 50	Тип В	186x20x75	0,565
	От 50 до 75	Тип А	217x20x105	0,465
	От 75 до 100	Тип А	244x20x131	0,580
	От 0 до 30	-	193x45x58	0,350	Рис. 19, б
	От 25 до 55	-	193x45x58	0,490	Рис. 19, б

Таблица 5 - Условия эксплуатации и средний срок службы

Наименование характеристики	Значение
Параметр шероховатости Ra измерительных поверхностей микрометров и установочных мер по ГОСТ 2789-73, мкм, не более	0,08
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от +5 до +35 80
Средний срок службы микрометра, лет	5

Знак утверждения типа

наносится на титульный лист паспорта микрометра типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Микрометр	-	1 шт.
Футляр	-	1 шт.
Установочная мера для микрометров с
верхним пределом диапазона измерений от 25 мм (кроме микрометров серий 146,	-	1 шт.
147)
Ключ	-	1 шт.
Элемент питания (для микрометров серий 317, 323, 331, 342, 343, 369, 395, 422)	-	1 шт.
Паспорт для микрометров серий:
111	МК.01.111ПС	1 экз.
112	МК.01.112ПС	1 экз.
113	МК.01.113ПС	1 экз.
115	МК.01.115ПС	1 экз.
117	МК.01.117ПС	1 экз.
122	МК.01.122ПС	1 экз.
123	МК.01.123ПС	1 экз.
143	МК.01.143ПС	1 экз.
146	МК.01.146ПС	1 экз.
147	МК.01.147ПС	1 экз.
169	МК.01.169ПС	1 экз.
317	МКЦ.01.317ПС	1 экз.
323	МКЦ.01.323ПС	1 экз.
331	МКЦ.01.331ПС	1 экз.
342	МКЦ.01.342ПС	1 экз.
343	МКЦ.01.343ПС	1 экз.
369	МКЦ.01.369ПС	1 экз.
395	МКЦ.01.395ПС	1 экз.
422	МКЦ.01.422ПС	1 экз.
Методика поверки	МП 203-2-2019	1 экз.

Поверка

осуществляется по документу МП 203-2-2019 Микрометры серий 111, 112, 113, 115, 117, 122, 123, 143, 146, 147, 169, 317, 323, 331, 342, 343, 369, 395, 422. Методика поверки, утвержденному ФГУП «ВНИИМС» 21 января 2019 г.

Основные средства поверки:

- рабочие эталоны 4-го разряда по ГОСТ Р 8.763-2011 (меры длины концевые плоскопараллельные);

- машина оптико-механическая для измерения длины ИЗМ-2 (рег. № 1353-76). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

Техническая документация Mitutoyo Corporation, Япония
