| Номер в госреестре | 71442-18 |
| Наименование СИ | Весы лабораторные |
| Обозначение типа СИ | ВЛ |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Госметр" (ООО "НПП "Госметр"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы лабораторные ВЛ (далее - весы) предназначены для статического измерения массы.
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

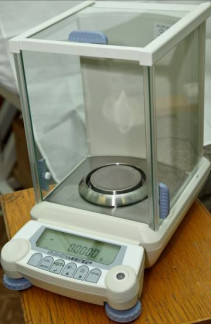

Конструктивно весы состоят из весоизмерительного устройства с остекленной витриной и терминала.
Весы выпускаются в двух семействах. Семейство 1 включает весы с устройством юстировки чувствительности встроенным грузом и внешней гирей: модификаций весов лабораторных ВЛ-хххС, ВЛ-хххВ-С, ВЛ-хххВ и ВЛ-хххМ, где «ххх» обозначает максимальную нагрузку. Модификации ВЛ-хххС, ВЛ-хххВ-С и ВЛ-хххМ оснащены устройством автоматической юстировки чувствительности при изменении температуры и времени, в весах ВЛ-хххС и ВЛ-хххМ предусмотрена автоматическая юстировка в заданное время и дисплей с графической шкалой. Дисплей модификаций ВЛ-хххС оснащен подсветкой.
В весах модификаций ВЛ-хххМ действительная цена деления шкалы может быть изменена с 0,1 мг на 0,01 мг при нагрузке до 82 г для весов ВЛ-220М и при нагрузке до 42 для весов ВЛ-120М.
Семейство 2 объединяет лабораторные весы модификации ВЛ-ххх с устройством юстировки чувствительности внешней гирей, где «ххх» обозначает максимальную нагрузку.
Кроме того модификации семейств различаются максимальной и минимальной нагрузками. Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- устройством первоначальной установки нуля (Т.2.7.2.4);
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
- устройством слежения за нулем (Т.2.7.3);
- устройством выборки массы тары (Т.2.7.4);
- автоматическим устройством юстировки чувствительности в весах модификаций ВЛ-хххС, ВЛ-хххВ-С, ВЛ-хххМ;
- полуавтоматическим устройством юстировки чувствительности;
- устройством установки весов по уровню (Т.2.7.1);
- вспомогательным показывающим устройством (3.4);
- устройством взвешивания под весами в весах модификаций ВЛ-хххС, ВЛ-хххМ;
- устройством адаптации к внешним условиям.
Весы реализуют следующие функции:
- переключения единиц измерения массы;
- рецептурного взвешивания;
- подсчета количества штук (деталей);
- взвешивания в процентах;
- вывода данных о юстировке;
- блокировки меню;
- режим насыпания/ подливания (добавления).
Для модификаций ВЛ-хххС и ВЛ-хххМ дополнительно:
- функция определения плотности;
- функция настройки встроенных часов по дате и времени;
- режим увеличения нагрузки с автотарированием после каждого добавления массы;
- функцией WindowsDirect для передачи результатов измерений на персональный компьютер без установки программного обеспечения.
Для модификаций ВЛ-хххВ, ВЛ-хххВ-С и ВЛ-ххх дополнительно:
- функция компарирования;
- функция автотарирования (при выводе данных на внешнее устройство);
- функция автовыключения.
Весы ВЛ-хххС и ВЛ-хххМ снабжены стандартным интерфейсом RS-232 для связи с периферийными устройствами.
Весы ВЛ-хххВ-С, ВЛ-хххВ и ВЛ-ххх оснащаются интерфейсом RS-232C или USB для связи с персональным компьютером и принтером в заводских условиях по дополнительному заказу.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольными этикетками изготовителя. Схема пломбирования и обозначение места нанесения знака поверки представлены на рисунках 2 и 3, соответственно.
Рисунок 3 - Обозначение места нанесения знака поверки весов
Маркировка весов выполняется на двух табличках (рисунок 4) и содержит следующие сведения: модификация весов; максимальная нагрузка (Max);минимальная нагрузка (Min); действительная цена деления (d); поверочный интервал (е); класс точности весов; знак утверждения типа; заводской номер весов; год изготовления; предельные значения температуры. Товарные знаки предприятия-изготовителя нанесены на передней панели весов.
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Идентификация программы весов ВЛ-хххВ-С, ВЛ-хххВ и ВЛ-ххх осуществляется путем просмотра номера версии программного обеспечения на дисплее весов после подключении их к сети питания.
Идентификация программы весов ВЛ-хххС , ВЛ-хххМ производится путем просмотра номера версии программы на дисплее весов после подключения их к сети питания или путем просмотра меню весов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификаций | ||
| ВЛ-ххх ВЛ-хххВ | ВЛ-хххВ-С | ВЛ-хххС ВЛ-хххМ | |
| Идентификационное наименование ПО | ПО весов ВЛ | ||
| Номер версии (идентификационный номер) ПО* | 2.10,00,03 | 2.10,00,06 | 1.00-2.32 |
| *Номер версии (идентификационный номер) ПО не ниже указанного | |||
Таблица 2 - Метрологические характеристики
| Наименование | Значение характеристики в зависимости от модификации | ||||
| характеристики | ВЛ-120М | ВЛ-220М | ВЛ-120С | ВЛ-220С | ВЛ-320С |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | CL) (специальный) | ||||
| Максимальная нагрузка, Мах, г | 42/120 | 82/220 | 120 | 220 | 320 |
| Минимальная нагрузка, Мт, мг | 1 | 10 | |||
| Действительная цена деления, d, мг | 0,01/0,1 | 0,01/0,1 | 0,1 | ||
| Поверочный интервал, е, мг | 1 | ||||
| Число поверочных интервалов, n | 120000 | 220000 | 120000 | 220000 | 320000 |
| Пределы допускаемой погрешности | |||||
| весов, mpe, при поверке, мг, | |||||
| в интервалах взвешивания: от 0,001 г до 50 г включ. | ±0,5 | ±0,5 | |||
| от 0,01 г до 50 г включ. | - | - | ±0,5 | ±0,5 | ±0,5 |
| св. 50 г до 120 г включ. | ±1,0 | - | ±1,0 | - | - |
| св. 50 г до 200 г включ. | - | ±1,0 | - | ±1,0 | ±1,0 |
| св. 200 г до 220 г включ. | - | ±1,5 | - | ±1,5 | - |
| св. 200 г до 320 г включ. | - | - | - | - | ±1,5 |
| Повторяемость (размах) показаний при поверке, не более | lmPel | ||||
| Диапазон устройства выборки | От 0 до Мах | ||||
| массы тары | |||||
| Примечание - Согласно п. 3.5.2 ГОСТ OIML R 76-1-2011 пределы допускаемой погрешности | |||||
| в эксплуатации равны удвоенному значению пределов допускаемых погрешностей | |||||
| при первичной поверке. | |||||
Таблица 3 - Метрологические характеристики
| Значение характеристики в зависимости от модификации | |||||
| Наименование | ВЛ-84В ВЛ-84В-С | ВЛ-124 | ВЛ-224 | ВЛ-324 | |
| характеристики | ВЛ-64 | ВЛ-124В ВЛ-124В-С | ВЛ-224В ВЛ-224В-С | ВЛ-324В ВЛ-324В-С | |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | (специальный) | ||||
| Максимальная нагрузка, Мах, г | 62 | 82 | 120 | 220 | 320 |
| Минимальная нагрузка, Мт, мг | 10 | ||||
| Действительная цена деления, d, мг | 0,1 | ||||
| Поверочный интервал, е, мг | 1 | ||||
| Число поверочных интервалов, n | 62000 | 84000 | 120000 | 220000 | 320000 |
| Пределы допускаемой погрешности | |||||
| весов, mpe, при поверке, мг, | |||||
| в интервалах взвешивания: от 0,01 г до 50 г включ. | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| св. 50 г до 62 г включ. | ±1,0 | - | - | - | - |
| св. 50 г до 82 г включ. | - | ±1,0 | - | - | - |
| св. 50 г до 120 г включ. | - | - | ±1,0 | - | - |
| св. 50 г до 200 г включ. | - | - | - | ±1,0 | ±1,0 |
| св. 200 г до 220 г включ. | - | - | - | ±1,5 | - |
| св. 200 г до 320 г включ. | - | - | - | - | ±1,5 |
| Повторяемость (размах) показаний при поверке, не более | |mPe| | ||||
| Диапазон устройства выборки | От 0 до Мах | ||||
| массы тары | |||||
Примечание - Согласно п. 3.5.2 ГОСТ OIML R 76-1-2011 пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке._
| Наименование характеристики | Значение |
| Потребляемая мощность, В-А, не более | 8,0 |
| Параметры электрического питания: 1) сетевое через адаптер: - входное напряжение переменного тока, В - частота переменного тока, Гц 2) автономное от аккумуляторной батареи напряжением (кроме модификаций ВЛ-хххМ), В | 3 210 -н -н г\, 002 351 2 |
| Условия эксплуатации: - предельные значения температуры (Tmin, T max), ° С - относительная влажность воздуха %: - для весов ВЛ-хххС, ВЛ-хххВ-С, ВЛ-хххВ, ВЛ-ххх (без конденсации) - для весов ВЛ-хххМ | от +10 до + 30 от 20 до 85 от 30 до 80 |
| Средний срок службы весов, лет, не менее | 10 |
| Вероятность безотказной работы за 1000 ч | 0,92 |
Таблица 5 - Значения массы и размеров весов для различных модификаций
| Обозначение модификации | Габаритные размеры чашки весов (диаметр), мм, не более | Габаритные размеры весов (длина, ширина, высота), мм, не более | Масса весов, кг, не более |
| ВЛ-84В, ВЛ-84В-С ВЛ-124В, ВЛ-124В-С ВЛ-224В, ВЛ-224В-С ВЛ-324В, ВЛ-324В-С | 91 | 356; 213; 338 | 6,2 |
| ВЛ-120М, ВЛ-220М | 80 | 356; 220; 338 | 7,6 |
| ВЛ-120С, ВЛ-220С ВЛ-320С | 80 | 356; 220; 338 | 7,6 |
| ВЛ-64, ВЛ-124, ВЛ-224, ВЛ-324 | 91 | 356; 213; 338 | 6,0 |
наносится на табличку с маркировкой, закрепляемую на корпусе весов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |||
| ВЛ-ХХХС | ВЛ-ХХХМ | ВЛ-ХХХВ-С ВЛ-ХХХВ | ВЛ-ХХХ | ||
| Весы лабораторные | - | ||||
| Руководство по эксплуатации | НПП0.005.003 РЭ НПП0.005.007 РЭ НПП0.005.010 РЭ | 1 экз. | 1 экз. | 1 экз. | |
| АС-адаптер | 1 шт. | ||||
| Держатель кабеля | 1 шт. | ||||
| Чашка | 1 шт. | ||||
| Держатель чашки | 1 шт. | ||||
| Защитное кольцо | 1 шт. | ||||
| Защитный чехол | 1 шт. | 1 шт. | |||
| Преобразователь (адаптер для подключения внешних устройств)* | - | 1 шт. | |||
| Кабель RS-232C * | 1 шт. | ||||
| Аккумуляторная батарея* | 1 шт. | - | 1 шт. | 1 шт. | |
| Наименование | Обозначение | Количество | ||
| ВЛ-ХХХС ВЛ-ХХХМ | ВЛ-ХХХВ-С ВЛ-ХХХВ | ВЛ-ХХХ | ||
| Гири для юстировки класса точности Е2 массой**: | ГОСТ OIML R111-1-2009 | |||
| 50 г для весов ВЛ-64 | - | - | 1 шт. | |
| 100 г для весов ВЛ-124 | - | - | 1 шт. | |
| 200 г для весов ВЛ-224 | - | - | 1 шт. | |
| 200 г или (200 г +100 г) для весов ВЛ-324 | - | - | 1 или 2 шт. | |
| * Поставляется по заказу. ** Гири поставляются за отдельную плату и в стоимость весов не включены | ||||
осуществляется по документу ГОСТ OIML R 76-1-2011, Приложение ДА «Методика поверки весов».
Основные средства поверки:
- гири эталонные 1-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус весов.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам лабораторным ВЛ
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
