| Номер в госреестре | 69666-17 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | МУЛЬТИГАЗСЕНС-М2 |
| Изготовитель | Общество с ограниченной ответственностью "ЭМИ-Прибор" (ООО "ЭМИ-Прибор),г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы портативные МУЛЬТИГАЗСЕНС-М2 (далее - газоанализаторы) предназначены для измерений довзрывоопасных концентраций горючих газов, объемной доли кислорода и токсичных газов в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.
Принцип действия газоанализаторов основан на физических методах анализа:
- оптический, основанный на избирательном поглощении инфракрасного излучения в анализируемой среде молекулами анализируемого газа (для измерения содержания CH4, С2Н6, СзНв);
- электрохимический, основанный на возникновении электрического тока между электродами сенсора при их взаимодействии с молекулами определяемого компонента, пропорционального его концентрации (для измерения O2, CO, Н2Б).
Г азоанализаторы являются четырехканальными носимыми (индивидуальными) приборами непрерывного действия.
Способ отбора пробы - диффузионный.
Газоанализаторы выполняют следующие функции:
- цифровую индикацию результатов измерений;
- подачу световой, звуковой и вибросигнализаций при достижении концентраций измеряемых газов заданного уровня;
- запись и последующее отображение максимальных значений концентраций за период после включения;
- функцию «черного ящика» - запись результатов измерений в энергонезависимую память для последующего анализа и графического представления данных. В энергонезависимую память записываются числовые значения концентраций газов, измеренные газоанализатором и каждая запись снабжается отметкой времени;
- передачу результатов измерений на внешнее устройство.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе.
На лицевой панели корпуса расположены:
- монохромный дисплей;
- световая панель сигнализации, служащая для оповещения о состоянии газоанализатора;
- кнопка управления прибором;
- 4 отверстия для диффузионного захода анализируемой среды к датчикам газоанализатора;
- динамик звуковой сигнализации.
На задней панели корпуса расположены: крепление для ремешка или на ремень типа полукольцо с застежкой «крокодил», табличка с данными о приборе, табличка с серийным номером прибора.
Электрическое питание газоанализаторов осуществляется от встроенной литий-тионилхлоридной батареи (Li-SOCl2). Батарея является неперезаряжаемой и рассчитана на весь срок службы прибора
В корпусе прибора предусмотрено 3 слота для установки датчиков. В нижнем ряду (при направлении взгляда на лицевую панель прибора) может быть размещен оптический цифровой датчик для измерения содержания горючих газов. В левый верхний слот устанавливается один двухканальный электрохимический датчик для измерения СО и H2S, в правый верхний слот устанавливается датчик кислорода.
Степень защиты корпуса газоанализаторов от доступа к опасным частям, попадания внешних твердых предметов и воды IP 67 по ГОСТ 14254-2015.
Общий вид газоанализаторов, схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2.
Место пломбировки
| I H?S ppm П и | LEL * п и |
| О/ % ЗИП Li \п | СО ppm ; п U |
/
±j

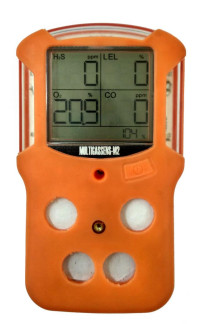

Рисунок 1 - Общий вид газоанализаторов МУЛЬТИГ АЗСЕНС-М2
Рисунок 2 - Схема пломбировки от несанкционированного доступа МУЛЬТИГАЗСЕНС-М2
Идентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения газоанализаторов
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | LongGas 1.00 |
| Идентификационное наименование ПО | LongGas_X_YY.bin |
| Номер версии (идентификационный номер) ПО | не ниже Ver 1.00 |
| Цифровой идентификатор ПО | 057293 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC16 |
Защита программного обеспечения газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.
допускаемой основной абсолютной погрешности газоанализаторов с оптическим сенсором
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы
| Опре- деляе- мый компо нент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной абсолютной погрешности | Предел допускаемого времени установления выходного сигнала T0^ с | Цена деления наимень шего разряда дисплея газоана лизатора, % |
| Метан (СН4) | от 0 до 100 % | от 0 до 100 % | ±(0,05 + 0,04 • С ) % | 20 | 0,01 |
| от 0 до 4,4 % (от 0 до 100 % НКПР) | от 0 до 4,4 % (от 0 до 100 % НКПР) | ±(0,09 +0,03 • С*) % (±(2 +0,03 •С*) % НКПР) | 20 | 0,01 | |
| Пропан (СзНв) | от 0 до 1,7 % (от 0 до 100 % НКПР) | от 0 до 1,7 % (от 0 до 100 % НКПР) | ±(0,03 +0,03 • С*) % (±(2 +0,03 •С*) % НКПР) | 30 | 0,01 |
| Этан (С2Н6) | от 0 до 2,5 % (от 0 до 100 % НКПР) | от 0 до 1,25 % (от 0 до 50 % НКПР) | ±0,125 % (±5 % НКПР) | 30 | 0,01 |
| Примечания: 1) Значения НКПР горючих газов указаны в соответствии с ГОСТ 30852.19-2002; 2) *С - измеренное значение объемной доли определяемого компонента, % (% НКПР) | |||||
Таблица 3 - Наименования определяемых компонентов, диапазоны измерений, пределы
допускаемой основной погрешности газоанализаторов с электрохимическим сенсором
| Опре- деля- емый компо нент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления выходного сигнала T0^ с | Цена деления наимень шего разряда дисплея газоана лизатора | |
| абсолютной, % (млн-1) | относительной, % | |||||
| Кислор од (О2) | от 0 до 30 % | от 0 до 30 % | ±0,5 % | - | 20 | 0,1 % |
| Оксид углеро да (СО) | от 0 до 500 млн-1 | от 0 до 40 млн-1 включ. | ±4 млн-1 | - | 30 | -1 1 млн |
| св. 40 до 500 млн-1 | - | ±10 | ||||
| Серово до-род (H2S) | от 0 до 100 млн-1 | от 0 до 7,5 млн-1 включ. | ±1,5 млн-1 | - | 30 | 0,1 млн-1 |
| св. 7,5 до 100 млн-1 | - | ±20 | ||||
| Наименование характеристики | Значение |
| Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от -20 °С до +50 °С, на каждые 10 °С, в долях от пределов допускаемой основной погрешности: - для измерительных каналов горючих газов - для измерительных каналов токсичных газов и кислорода | ±0,5 ±1,0 |
| Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне от 70 до 95 % (без конденсации), на каждые 10 %, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности от изменения атмосферного давления на каждые 3,3 кПа в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности | ±0,5 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | 3,6 |
| Время прогрева и выхода в рабочий режим измерений (после первого включения ), с, не более - после перехода из состояния «сна», с, не более | 240 5 |
| Время работы от аккумуляторной батареи, лет, не менее | 2 |
| Интервал времени работы без корректировки показаний, мес | 12 |
| Габаритные размеры, мм, не более - длина - высота - ширина | 120 55 70 |
| Масса, кг, не более | 0,25 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без образования конденсата), % - атмосферное давление, кПа | от - 40 до + 60* от 15 до 95 от 80 до 120 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 2 |
| Маркировка взрывозащиты | Р0 Ex ia I Ма / 0Ex ia ПС T4 Ga |
| Примечание: * - согласно сертификату соответствия № ТС RU C-RU.ra08.B.02550 от 20.06.2017 г., выданному органом по сертификации взрывозащищенного и рудничного электрооборудования ОС ВО ЗАО ТИБР, газоанализатор допущен к эксплуатации в диапазоне температур от - 40 oC до +60 oC, при этом метрологические характеристики газоанализаторов в диапазоне температур от - 40 oC до - 20 oC, и от + 50 oC до + 60 oC не нормированы | |
наносится на шильд, закрепленный на газоанализаторе методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплект поставки
| Наименование | Обозначение | Количество |
| Г азоанализатор портативный | МУЛЬТИГ АЗСЕНС-М2 | 1 шт. |
| Упаковка | 1 шт. | |
| Паспорт | ГАПД.413347.015 ПС | 1 шт. |
| Руководство по эксплуатации | ГАПД.413347.015 РЭ | 1 экз. на партию |
| Методика поверки | МП 98-221-2017 | 1 экз. на партию |
| Насадка для градуировки | - | 1 шт. |
осуществляется по документу МП 98-221-2017 «ГСИ. Газоанализаторы портативные МУЛЬТИГАЗСЕНС-М2. Методика поверки», утвержденному ФГУП «УНИИМ» «17» июля 2017 г. Основные средства поверки:
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС):
ГСО 10256-2013 (СН4 - азот), ГСО 10244-2013 (СН - воздух), ГСО 10262-2013 (С3Н8 - азот), ГСО 10253-2013 (О2 - азот), ГСО 10242-2013 (СО - воздух), ГСО 10329-2013 (H2S - воздух).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на титульный лист паспорта и/или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.
ТУ ГАПД.413347.015 Газоанализаторы портативные МУЛЬТИГАЗСЕНС. Технические условия
