| Номер в госреестре | 69391-17 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | серии SY |
| Изготовитель | "Seitron S.p.a.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности серии SY предназначены для измерения довзрывоопас-ной концентрации метана, пропана, бутана и объемной доли оксида углерода в воздухе рабочей зоны.
Сигнализаторы загазованности серии SY (далее - сигнализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.
Принцип действия сигнализаторов:
- при измерении объемной доли оксида углерода - электрохимический, основанный на реакции оксида углерода с компонентами электрохимического сенсора, вырабатывающего электрический сигнал пропорциональный концентрации оксида углерода;
- при измерении довзрывоопасной концентрации метана, пропана и бутана - термокаталитический, основанный на изменении температуры и, вледствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров.
Способ отбора пробы - диффузионный.
Конструктивно сигнализаторы выполнены одноблочными в пластиковом корпусе. Внутри корпуса находится печатная плата с электронными компонентами, сигнальные светодиоды и потенциометры настройки нулевых показаний и чувствительности.
Сигнализаторы выпускаются в следующих исполнениях:
- SYCN0x000ySE - для измерения объемной доли оксида углерода;
- SYMN0x000ySE - для измерения довзрывоопасной концентрации метана;
- SYGN0x000ySE - для измерения довзрывоопасной концентрации пропана или бутана.
Примечания:
- x - цифра от 1 до 9, определяющая номер встроенного программного обеспечения сигнализатора;
- y - цифра от 1 до 9, определяющая прилагаемый к сигнализатору комплект крепежа и документации.
Сигнализаторы обеспечивают следующие виды сигнализации:
- постоянное свечение зеленого светодиодного индикатора единичного, свидетельствующее наличии электрического питания и завершении прогрева сигнализатора;
- прерывистое свечение красного светодиодного индикатора единичного и прерывистый звуковой сигнал, свидетельствующие о срабатывании сигнализации по уровню «Порог 1»;
- постоянное свечение красного светодиодного индикатора единичного на блоке питания и сигнализации и непрерывный звуковой сигнал, свидетельствующие о срабатывании сигнализации по уровню «Порог 2»;
- прерывистое свечение желтого светодиодного индикатора единичного - сигнализация об обрыве датчика, нарушение линий связи и пр.
Сигнализаторы обеспечивают выполнение следующих основных функций:
- непрерывное измерение объемной доли или довзрывоопасной концентрации определяемого компонента в воздухе;
- формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА соответственно диапазону показаний;
Лист № 2 Всего листов 6
- формирование цифрового выходного сигнала интерфейс RS 485 с протоколом Modbus;
- переключение контактов реле при превышении заранее установленных порогов срабатывания.
Сигнализаторы имеют общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
Степень защиты сигнализаторов от попадания пыли и воды по ГОСТ 14254-96 - IP 54.

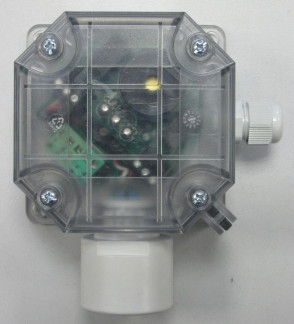

Общий вид сигнализаторов и схема пломбирования от несанкционированного доступа приведены на рисунке 1.
Сигнализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли оксида углерода и довзрыво-опасной концентрации метана, пропана и бутана в воздухе рабочей зоны.
Встроенное ПО обеспечивает:
- прием, обработку и передачу измерительной информации;
- проведение градуировки сигнализаторов;
- непрерывную диагностику работоспособности сигнализатора;
- формирование цифрового и аналогового выходных сигналов;
- срабатывание сигнализации при достижении установленных пороговых значений. Встроенное ПО сигнализаторов реализует следующие расчетные алгоритмы:
1) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;
2) непрерывную самодиагностику аппаратной части сигнализатора.
Программное обеспечение идентифицируется по маркировке сигнализатора.
Влияние встроенного программного обеспечения учтено при нормировании
метрологических характеристик сигнализаторов.
Сигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО сигнализаторов загазованности серии SY__
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО SY |
| Номер версии (идентификационный номер) ПО | 1.00 |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. | |
Таблица 2 - Основные метрологические характеристики сигнализаторов
| Исполнение сигнализатора | Определяемый компонент | Диапазон показаний содержания определяемого компонента | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | |
| абсолют ной | относитель ной | ||||
| SYCN0x000ySE | Оксид углерода (СО) | От 0 до 500 -1 млн | От 0 до 20 млн-1 включ. | ±3 млн-1 | - |
| Св. 20 до 500 -1 млн | - | ±15 % | |||
| SYMN0x000ySE | Метан (CH4) | От 0 до 50 % НКПР | От 0 до 50 % НКПР | ±5 % НКПР | - |
| Исполнение сигнализатора | Определяемый компонент | Диапазон показаний содержания определяемого компонента | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | |
| абсолют ной | относитель ной | ||||
| SYGN0x000ySE | Пропан (C3H8) или бутан (C4H10) | От 0 до 50 % НКПР | От 0 до 50 % НКПР | ±5 % НКПР | |
| Примечание - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002. | |||||
Таблица 3 - Пределы допускаемой погрешности сигнализаторов для определяемого компонента - оксид углерода в рабочих условиях эксплуатации_
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | |
| приведенной, % | относительной, % | |||
| Оксид углерода (СО)’ | От 0 до 500 млн-1 | От 0 до 20 млн-1 включ. | ±25 | - |
| Св. 20 до 500 -1 млн | - | ±25 | ||
Таблица 4 - Прочие метрологические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации выходного сигнала сигнализатора, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды в диапазоне от 0 до +40 °С на каждые 10°С, равны, в долях от предела допускаемой основной погрешности: - по измерительным каналам с термокаталитическим датчиком - по измерительным каналам с электрохимическим датчиком | ±0,5 ±0,3 |
| Пределы допускаемого изменения выходного сигнала за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Предел допускаемого времени установления выходного сигнала Т0,9д, с: - исполнение SYCN0x000ySE - исполнения SYMN0x000ySE, SYGN0x000ySE | 80 60 |
Таблица 5 - Основные технические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Время прогрева сигнализатора, с, не более | 60 |
| Габаритные размеры сигнализатора, мм, не более | |
| - высота | 98 |
| - ширина | 98 |
| - длина | 54 |
| Масса сигнализатора, кг, не более | 0,4 |
| Диапазон напряжения электрического питания сигнализатора постоян | От 11 до 26 |
| ным током, В | |
| Максимальная электрическая мощность, потребляемая сигнализатором, Вт, не более | 4,5 |
| Средняя наработка на отказ, ч | 20 000 |
| Средний срок службы, лет | 5 |
| Наименование характеристики | Значение |
| Условия эксплуатации 0/"ч - диапазон температуры окружающей и анализируемой сред, C - диапазон относительной влажности при температуре +25 оС (без конденсации), % - диапазон атмосферного давления, кПа | от 0 до +40 от 20 до 90 от 80 до 110 |
наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на боковую поверхность сигнализатора.
Таблица 6 - Комплектность сигнализатора
| Наименование | Количество | Примечание |
| Сигнализаторы загазованности серии SY | 1 шт. | Исполнение сигнализатора определяется при заказе |
| Комплект крепежных винтов | 1 компл. | |
| Паспорт | 1 экз. | |
| Методика поверки МП-242-2140-2017 | 1 экз. |
осуществляется по документу МП-242-2140-2017 «Сигнализаторы загазованности серии SY. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 июня 2017 г. Основные средства поверки:
- стандартные образцы состава газовые смеси метан - воздух (ГСО 10532-2014), оксид углерода - воздух (ГСО 10532-2014), пропан - воздух (ГСО 10540-2014), бутан - воздух, (ГСО 10540-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н).
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах. Техническая документация фирмы "Seitron s.p.a.", Италия.
