| Номер в госреестре | 68099-17 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ИД-5 |
| Изготовитель | Общество с ограниченной ответственностью "Альтернативные Энергетические Технологии" (ООО "АЭТ"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ИД-5 (далее - ИД-5) предназначены для непрерывного измерения значений избыточного давления или абсолютного давления жидких, газообразных сред и пара и дальнейшего преобразования измеряемых значений в токовый выходной сигнал от 4 до 20 мА по ГОСТ 26.011-80.
Принцип действия ИД-5 основан на использовании тензорезистивного эффекта. Измеряемая среда под давлением, подлежащим измерению, подается в камеру ИД-5. Конструкция камеры, зависящая от модификации ИД-5, обеспечивает воздействие на чувствительный элемент: для модификации ИД-5А (далее - ИД-5А) - абсолютного давления, для модификации ИД-5И (далее - ИД-5И) — избыточного давления измеряемой среды. Чувствительный элемент ИД-5 — тензомодуль, выполненный в виде моста из четырех тензорезисторов, сформированных на керамическом основании. Под воздействием давления измеряемой среды мостовая конструкция испытывает деформации, которые вызывают изменение ее сопротивления. Данное сопротивление с помощью электронного преобразователя измеряется, очищается от помех и преобразуется в унифицированный выходной сигнал постоянного тока по ГОСТ 26.011-80.
Конструктивно каждый экземпляр ИД-5 состоит из чувствительного элемента и электронного преобразователя, помещённых в общий корпус.

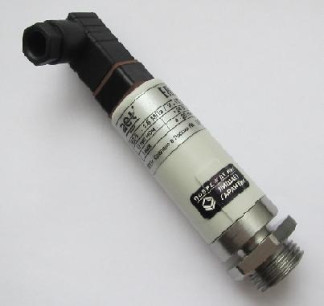

Общий вид ИД-5 с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа в виде пломбировки саморазрушающейся наклейки представлена на рисунке 2.
Рисунок 2 - Схема пломбирования от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Нижний предел измерений, МПа | 0 |
| Верхний предел измерений: - избыточного давления, МПа - абсолютного давления, МПа | выбираются по заказу из ряда: 0,25; 0,4; 06; 0,63, 1,0; 1,6; 2,5 0,25; 0,4; 0,6 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений (ВПИ) погрешности измерений (у) (в диапазоне температур окружающего воздуха от +21 до +25 °C), % | выбираются по заказу из ряда: ±0,25; ±0,5; ±1,0 |
| Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерений, вызванной изменением температуры окружающего воздуха на каждые 10 °C, % | ±0,25 (при g = ±0,25 %) ±0,45 (при g = ±0,5 %) ±0,60 (при g = ±1 %) |
| Вариация выходного сигнала, не более, % | g (модуль значения абсолютной величины основной допускаемой погрешности) |
| Диапазон выходного сигнала постоянного тока, мА | от 4 до 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при температуре окружающего воздуха + 35 °C без конденсации влаги, % - атмосферное давление, кПа | от -30 до +50 до 95 от 84 до 106,7 |
| Устойчивость прочность ИД-5 к воздействию синусоидальных вибраций высокой частоты | Группа исполнения N3 по ГОСТ Р 52931-2008 |
| Напряжение питания постоянного тока, В | от 12 до 24 |
| Наименование характеристики | Значение |
| Потребляемая мощность, В А, не более | 0,8 |
| Сопротивление нагрузки, Ом, не более | 250 (при напряжении питания постоянного тока 12 В) 500 (при напряжении питания постоянного тока 24 В) |
| Степень защиты, обеспечиваемая корпусами ИД-5, как оболочками по коду IP по ГОСТ 14254-96 | IP65 (по заказу IP68) |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 124x43x30 |
| Масса, кг, не более | 0,15 |
| Средняя наработка на отказ, ч, не менее | 75000 |
| Средний срок службы, менее, лет, не менее | 15 |
наносится на этикетку, прикрепленную к корпусу ИД-5, при выпуске из производства методом трафаретной печати и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность ИД-5
| Наименование | Количество |
| ИД-5 | 1 шт. (модификация по заказу) |
| Руководство по эксплуатации | по заказу |
| Паспорт | 1 шт. |
осуществляется в соответствии с МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.802-2012.
Рабочий эталон 3-го разряда по ГОСТ Р 8.840-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и/или в паспорт.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1-106 Па
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ТУ 4212-003-71638574-2017 Датчики давления ИД-5. Технические условия
