| Номер в госреестре | 62321-15 |
| Наименование СИ | Меры длины концевые плоскопараллельные |
| Изготовитель | АО Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2015 |
| Срок свидетельства | 18.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры длины концевые плоскопараллельные (далее по тексту - концевые меры), предназначены для использования в качестве эталонов сравнения и рабочих эталонов в области линейных измерений, для поверки и градуировки измерительного инструмента и приборов, для настройки приборов для линейных измерений всех типов.
Концевые меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями.
Концевые меры изготавливаются из стали и твердого сплава.
Концевые меры длины имеют высокую износостойкость и обеспечивает хорошую притираемость к стеклянным пластинам и друг к другу.
Концевые меры используются по-отдельности или в блоках путем притирки нескольких мер вместе.

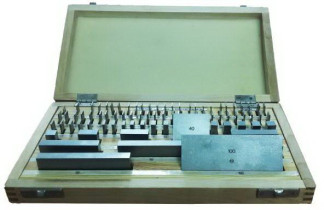

Концевые меры выпускаются наборами. Наборы концевых мер различаются между собой количеством и номинальными размерами мер.
Концевые меры выпускаются 4-х классов точности: 0, 1, 2 и 3.
Концевые меры выпускаются под торговой маркой «АО КЗ «Красный инструментальщик».
- Товарный знак «АО КЗ «Красный инструментальщик» наносится на паспорт концевых мер типографским методом, на концевые меры с номинальной длиной от 6 мм и на крышку деревянного ящика краской или методом лазерной маркировки.
Таблица
- Наборы мер длины концевых плоскопараллельных
| Номер набора | Число мер в наборе | Г радация мер в наборе, мм | Номинальные значения длины мер, мм | Число мер | Класс точности | |
| из стали | из твердого сплава | |||||
| 1 | 83 | - | 1,005 | 1 | 0; 1; 2; 3 | 1; 2; 3 |
| 0,01 | от 1,0 до 1,5 включ. | 51 | ||||
| 0,1 | от 1,6 до 2,0 включ. | 5 | ||||
| 0,5 | 0,5 | 1 | ||||
| от 2,5 до 10 включ. | 16 | |||||
| 10 | от 20 до 100 включ. | 9 | ||||
| 2 | 38 | - | 1,005 | 1 | 1; 2; 3 | 1; 2; 3 |
| 0,01 | от 1,0 до 1,1 включ. | 11 | ||||
| 0,1 | от 1,2 до 2,0 включ. | 9 | ||||
| 1 | от 3 до 10 включ. | 8 | ||||
| 10 | от 20 до 100 включ. | 9 | ||||
| 3 | 112 | - | 1,005 | 1 | 0; 1; 2; 3 | 1; 2; 3 |
| 0,01 | от 1,0 до 1,5 включ. | 51 | ||||
| 0,1 | от 1,6 до 2 включ. | 5 | ||||
| 0,5 | 0,5 | 1 | ||||
| от 2,5 до 25 включ. | 46 | |||||
| 10 | от 30 до 100 включ. | 8 | ||||
| 4 | 11 | 0,001 | от 2 до 2,01 включ. | 11 | 0; 1; 2 | - |
| 5 | 11 | 0,001 | от 1,99 до 2 включ. | 11 | 0; 1; 2 | - |
| 6 | 11 | 0,001 | от 1 до 1,01 включ. | 11 | 0; 1; 2 | 0; 1 |
| 7 | 11 | 0,001 | от 0,99 до 1 включ. | 11 | 0; 1; 2 | 0; 1 |
| 8 | 10 | - | 50 (защитные) | 2 | 0; 1; 2; 3 | - |
| 25 | от 125 до 200 включ. | 4 | ||||
| 50 | от 250 до 300 включ. | 2 | ||||
| 100 | от 400 до 500 включ. | 2 | ||||
| 9 | 12 | - | 50 (защитные) | 2 | 0; 1; 2; 3 | - |
| 100 | от 100 до 1000 включ. | 10 | ||||
| 10 | 20 | 0,01 | от 0,1 до 0,29 включ. | 20 | 1; 2; 3 | - |
| 11 | 43 | 0,01 | от 0,3 до 0,7 включ. | 41 | 0; 1; 2; 3 | - |
| 0,1 | от 0,8 до 0,9 включ. | 2 | ||||
| 12 | 74 | - | 1,005 | 1 | - | 1; 2; 3 |
| 0,01 | от 0,9 до 1,5 включ. | 61 | ||||
| 0,1 | от 1,6 до 2 включ. | 5 | ||||
| - | 0,5 | 1 | ||||
| 0,5 | от 2,5 до 5 включ. | 6 | ||||
| 13 | 11 | - | 5 | 1 | 1, 2; 3 | - |
| 10 | от 10 до 100 включ. | 10 | ||||
| 14 | 38 | 0,5 | от 10,5 до 25 включ. | 30 | 0, 1, 2; 3 | - |
| 10 | от 30 до 100 включ. | 8 | ||||
| Номер набора | Число мер в наборе | Г радация мер в наборе, мм | Номинальные значения длины мер, мм | Число мер | Класс точности | |
| из стали | из твердого сплава | |||||
| 15 | 29 | 0,001 | 1,005 | 1 | 1; 2; 3 | - |
| 0,01 | от 1 до 1,1 включ. | 11 | ||||
| 0,1 | от 1,2 до 2 включ. | 9 | ||||
| 1 | от 3 до 10 включ. | 8 | ||||
| 16 | 19 | 0,001 | от 0,991 до 1,009 включ. | 19 | 0; 1; 2 | 0; 1 |
| 17 | 19 | 0,001 | от 1,991 до 2,009 включ. | 19 | 0; 1; 2 | - |
| 20 | 23 | - | 0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1,0; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5 | - | 1; 2 | - |
| 21 | 20 | - | 5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; 46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100 | - | 1; 2 | 1; 2 |
| 22 | 7 | - | 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 | - | 3 | 3 |
| 23 | 13 | - | 1,00; 1,00; 1,05; 1,10; 2,00; 2,00; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 | - | - | 2; 3 |
| 24 | 25 | - | 1,00; 1,00; 1,04; 1,05; 1,06; 1,10; 1,11; 1,12; 1,13; 1,17; 1,18; 1,19; 2,00; 2,00; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175; 250; 400; 600; 1000 | - | - | 2; 3 |
Примечание - Концевые меры в наборах №№ 1, 2, 3, 23, и 24 из твёрдого сплава длиной свыше 5 мм изготовлены из стали.
Таблица 2 - Допускаемые отклонения длины концевых мер от номинальной при температуре 200С и отклонения от плоскопараллельности измерительных поверхностей_
| Номинальные значения длины концевых мер, мм | Допускаемые отклонения | |||||||
| длины от номинального значения ± мкм, для классов точности | от плоскопараллельности мкм, для классов точности | |||||||
| 0 | 1 | 2 | 3 | 0 | 1 | 2 | 3 | |
| От 0,1 до 0,29 включ. | - | 0,20 | 0,40 | 0,80 | - | 0,16 | 0,30 | 0,30 |
| св. 0,29 до 0,9 включ. | 0,12 | 0,20 | 0,40 | 0,80 | 0,10 | 0,16 | 0,30 | 0,30 |
| св. 0,9 до 10 включ. | 0,12 | 0,20 | 0,40 | 0,80 | 0,10 | 0,16 | 0,30 | 0,30 |
| св. 10 до 25 включ. | 0,14 | 0,30 | 0,60 | 1,20 | 0,10 | 0,16 | 0,30 | 0,30 |
| св. 25 до 50 включ. | 0,20 | 0,40 | 0,80 | 1,60 | 0,10 | 0,18 | 0,30 | 0,30 |
| св. 50 до 75 включ. | 0,25 | 0,50 | 1,00 | 2,00 | 0,12 | 0,18 | 0,35 | 0,40 |
| св. 75 до 100 включ. | 0,30 | 0,60 | 1,20 | 2,50 | 0,12 | 0,20 | 0,35 | 0,40 |
| св. 100 до 150 включ. | 0,40 | 0,80 | 1,60 | 3,00 | 0,14 | 0,20 | 0,40 | 0,40 |
| св.150 до 200 включ. | 0,50 | 1,00 | 2,00 | 4,00 | 0,16 | 0,25 | 0,40 | 0,40 |
| 250 | 0,60 | 1,20 | 2,40 | 5,00 | 0,16 | 0,25 | 0,45 | 0,50 |
| 300 | 0,70 | 1,40 | 2,80 | 6,00 | 0,18 | 0,25 | 0,50 | 0,50 |
| 400 | 0,90 | 1,80 | 3,60 | 7,00 | 0,20 | 0,30 | 0,50 | 0,50 |
| 500 | 1,00 | 2,00 | 4,00 | 8,00 | 0,25 | 0,35 | 0,60 | 0,60 |
| 600 | 1,30 | 2,50 | 5,00 | 10,00 | 0,25 | 0,40 | 0,70 | 0,70 |
| 700 | 1,50 | 3,00 | 6,00 | 11,00 | 0,30 | 0,45 | 0,70 | 0,80 |
| 800 | 1,60 | 3,20 | 6,50 | 13,00 | 0,30 | 0,50 | 0,80 | 0,80 |
| 900 | 1,80 | 3,60 | 7,00 | 14,00 | 0,35 | 0,50 | 0,90 | 0,90 |
| 1000 | 2,00 | 4,00 | 8,00 | 16,00 | 0,40 | 0,60 | 1,00 | 1,00 |
Таблица 3 - Размеры поперечного сечения мер
| Номинальные значения длины, мм | Размер поперечного сечения, мм |
| от 0,1 до 0,20 включ. | 15 x 5 |
| св. 0,20 до 0,29 включ. | 15 x 5 30 х 9 |
| св. 0,29 до 0,6 включ. | 20 х 9 |
| 30 х 9 | |
| св. 0,6 до 10,1 включ. | 30 х 9 |
| св. 10,1 до 1000 | 35 х 9 |
Притираемость концевых мер класса точности 0 к плоской нижней стеклянной пластине всей измерительной поверхностью должна быть без интерференционных полос и оттенков, наблюдаемых в белом свете. Для концевых мер классов точности 1, 2 и 3 притираемость должна быть без интерференционных полос, допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете.
Параметр шероховатости Rz измерительных поверхностей концевых мер должен быть < 0,063 мкм по ГОСТ 2789-73.
Отклонение от плоскостности измерительных поверхностей концевых мер длиной свыше 0,6 до 3 мм в свободном (непритертом) состоянии не превышает 2 мкм.
Средний срок службы концевых мер из стали - не менее 2-х лет, из твёрдого сплава - не менее 4-х лет.
Диапазон рабочих температур (20±5) 0С,
Относительная влажность воздуха не более 80%.
наносится на верхнюю крышку деревянного ящика набора концевых мер методом наклейки, краской, лазерной маркировкой и на титульном листе паспорта типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Количество |
| набор мер длины концевых | 1 шт. |
| деревянный ящик | 1 шт. |
| паспорт | 1 экз. |
осуществляется в соответствии с МИ 1604-87 «ГСИ. Меры длины концевые плоскопараллельные. Общие требования к методике поверки. Методические указания»; для концевых мер длины классов точности 1, 2, 3 длиной до 100 мм:
МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и
рабочие классов точности 1-5 длиной до 100 мм. Методика поверки»;
для концевых мер длины классов точности 1, 2, 3 длиной свыше 100 до 1000 мм:
МИ 2186-92 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и рабочие классов точности 1-5 длиной свыше 100 до 1000 мм. Методика поверки»; для концевых мер длины классов точности 0 длиной до 1000 мм:
ГОСТ 8.367-79 «ГСИ. Меры длины концевые плоскопараллельные образцовые 1-2-го разрядов и рабочие классов точности 00 и 0 длиной до 1000 мм. Методы и средства поверки». Основные средства поверки:
- интерферометр Кестерса по ГОСТ 8.367-79;
- индуктивная двухконтактная установка с математическим обеспечением модели 70701 по ТУ 2-034-223-87;
- оптико-механическая машина типа ИЗМ с цифровым прибором с индуктивными преобразователями класса точности 1, мод. 76503-01 по ТУ 2-034-0221197-004-89 с шагом дискретности 0,01 мкм;
- меры длины концевые плоскопараллельные 1-го, 2-го разрядов по ГОСТ Р 8.763-2011;
- пластина плоская стеклянная ПИ60, класса точности 1 по ТУ 3.3.2123-88.
Знак поверки в виде наклейки наносится на наружную поверхность верхней крышки деревянного ящика. Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
Метод измерений изложен в разделе «Порядок работы» паспорта мер длины концевых плоскопараллельных.
Нормативные и технические документы, устанавливающие требования к мерам длины концевым плоскопараллельным
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .50 м и длин волн в диапазоне 0,2.50 мкм».
ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия».
