| Номер в госреестре | 57938-14 |
| Наименование СИ | Индикаторы рычажно-зубчатые торговой марки "Калиброн" с ценой деления 0,01 мм |
| Изготовитель | "Guilin Measuring & Cutting Tool Co. Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы рычажно-зубчатые торговой марки «Калиброн» с ценой деления
0,01 мм (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Товарный знак «Калиброн» наносится на паспорт индикаторов
типог ским методом, на круговую шкалу и футляр индикаторов краской или методом лазерной маркировки.
Индикатор состоит из корпуса со встроенным передаточным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой.
Принцип действия индикатора состоит в преобразовании малых перемещений измерительного рычага в пропорциональное угловое перемещение стрелки отсчетного устройства.
Индикаторы изготавливаются двух типов:

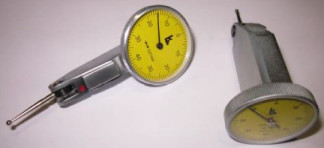

- ИРБ - боковые со шкалами, параллельными оси измерительного рычага в среднем положении (рисунок 1, а);
- ИРТ - торцевые со шкалами, перпендикулярными к оси измерительного рычага в среднем положении и к плоскости его поворота (рисунок 1, б).
Индикаторы выпускаются:
- с диаметром круговой шкалы 31 мм или 38,4 мм;
- с измерительным рычагом с рубиновым или стальным шариком;
- с диаметром измерительного шарика 2,0 мм или 2,5 мм;
- с длиной измерительного рычага 19 мм или 30 мм.
| Диапазон измерений, мм | от 0 до 0,8 |
| Цена деления шкалы, мм | 0,01 |
| Наибольшая алгебраическая разность погрешностей индикатора при любом его положении и положении рычага, мм: - на любом участке шкалы в пределах 0,1 мм - на любом участке шкалы более 0,1 мм | 0,004 0,010 |
| Размах показаний, мкм, не более | 3 |
| Измерительное усилие, Н, не более | 0,5 |
| Усилие поворота измерительного рычага, Н | от 3 до 8 |
| Параметр шероховатости измерительной поверхности рычага Ra, мкм, не более | 0,1 |
| Диапазон рабочих температур, °С | от +15 до +25 |
| Относительная влажность воздуха, %, не более | 80 |
Знак утверждения типа наносится на футляр индикаторов методом наклейки и на титульном листе паспорта типографским методом.
Таблица 2. Комплектность средств измерений_
| Наименование | Количество |
| индикатор | 1 шт. |
| переходная втулка для крепления | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 57938-14 «Индикаторы рычажнозубчатые торговой марки «Калиброн» с ценой деления 0,01 мм. Методика поверки», утвержденным ФГУП «ВНИИМС» 23 мая 2014 г.
Основные средства поверки:
- микрометр МГ 25 по ГОСТ 6507-90 с приспособлением.
Метод измерений изложен в разделе «Порядок работы» паспорта индикаторов.
Нормативные и технические документы, устанавливающие требования к индикаторам рычажно-зубчатым торговой марки «Калиброн» с ценой деления
0,01 мм
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы-изготовителя.
