Микрометры торговой марки "Калиброн" с отсчетом по шкалам стебля и барабана и с цифровым отсчетным устройством, 56668-14

Заказать поверку

Микрометры торговой марки «Калиброн» с отсчетом по шкалам стебля и барабана и с цифровым отсчетным устройством (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	56668-14
Наименование СИ	Микрометры торговой марки "Калиброн" с отсчетом по шкалам стебля и барабана и с цифровым отсчетным устройством
Изготовитель	"Guilin Measuring & Cutting Tool Co. Ltd.", Китай.
Год регистрации	2014
Срок свидетельства	27.02.2019
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Товарный знак «Калиброн» наносится на паспорт микрометров

типог ским методом, на барабан или скобу микрометров и на футляр краской или методом лазерной маркировки.

Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта со стеблем и барабаном или с жидкокристаллическим экраном, стопора, трещотки.

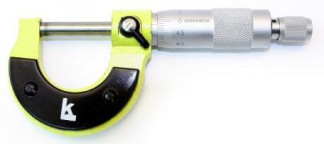

Микрометры с отсчетом по шкалам стебля и барабана (рисунок 1) имеют отсчетное устройство в виде микрометрической головки с ценой деления 0,01 мм, основанной на применении винтовой пары, которая преобразует вращательное движение микровинта в поступательное движение подвижной измерительной пятки.

Микрометры с цифровым отсчетным устройством представлены на рисунке 2. Цифровое отсчетное устройство, представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (in/mm), выбор абсолютных или относительных измерений (ABS), установка предварительного значения (SET) и др.

Измерительные поверхности оснащены твердым сплавом. Для установки микрометров с нижним пределом измерений от 25 мм в начальное положение используется установочная мера. Скобы микрометров оснащены термоизоляционными накладками для предотвращения влияния тепла рук.

Технические характеристики

Таблица 1. Основные метрологические и технические характеристики микрометров

Модификация	Диапазон измерений, мм	Цена деления (шаг дискретности отсчета), мм	Пределы допускаемой абсолютной погрешности, мкм	Отклонение от параллельности плоских измерительных поверхностей, мкм, не более
С отсчетом по	от 0 до 25	0,01	± 4	2
шкалам стебля	от 25 до 50	0,01	± 4	2
и барабана	от 50 до 75	0,01	± 5	3
	от 75 до 100	0,01	± 5	3
	от 100 до 125	0,01	± 6	4
	от 125 до 150	0,01	± 6	4
	от 150 до 175	0,01	± 7	5
	от 175 до 200	0,01	± 7	5
	от 200 до 225	0,01	± 8	6
	от 225 до 250	0,01	± 8	6
	от 250 до 275	0,01	± 9	7
	от 275 до 300	0,01	± 9	7
	от 300 до 400	0,01	± 11	9
	от 400 до 500	0,01	± 13	11
	от 500 до 600	0,01	± 14	12
	от 600 до 700	0,01	± 16	14
	от 700 до 800	0,01	± 18	16
	от 800 до 900	0,01	± 20	18

Модификация	Диапазон измерений, мм	Цена деления (шаг дискретности отсчета), мм	Пределы допускаемой абсолютной погрешности, мкм	Отклонение от параллельности плоских измерительных поверхностей, мкм, не более
С цифровым отсчетным устройством	от 0 до 25	0,001	± 4	2
	от 25 до 50	0,001	± 4	2
	от 50 до 75	0,001	± 5	3
	от 75 до 100	0,001	± 5	3

Таблица 2. Основные технические характеристики установочных мер к микрометрам

Номинальный размер установочных мер, мм	Допускаемое отклонение длины установочных мер от номинального размера, мкм
25; 50	± 2
75; 100	± 3
125; 150	± 4
175; 200	± 5
225; 250	± 6
275; 300	± 7
325; 350; 375; 400	± 9
425; 450; 475; 500	± 11
525; 575	± 13
625; 675	± 15
725; 775	± 17
825; 875	± 19

Отклонение от плоскостности плоских измерительных поверхностей,

мкм, не более 0,6;

Измерительное усилие для микрометров с диапазонами

измерений от 0 до 500 мм вкл., Н от 5 до 10;

Измерительное усилие для микрометров с диапазоном

измерений св. 500 до 900 мм, Н от 8 до 12;

Колебание измерительного усилия, Н < 2;

Диапазон рабочих температур, °С от +15 до +25;

Относительная влажность воздуха не более 80 % при температуре 25 °С.

Знак утверждения типа

Знак утверждения типа наносится на футляр микрометра методом наклейки и в правом верхнем углу паспорта типографским методом.

Комплектность

Таблица 3. Комплектность средства измерений__

Наименование	Количество
микрометр	1 шт.
установочная мера (для микрометров с нижним пределом измерений от 25 до 300 мм вкл.)	1 шт.
установочная мера (для микрометров с нижним пределом измерений св. 300 до 900 мм)	2 шт.
элемент питания (только для микрометров с цифровым отсчетным устройством)	1 шт.
ключ	1 шт.
футляр	1 шт.
паспорт	1 экз.
методика поверки	1 экз.

Поверка

осуществляется в соответствии с документом МП 56668-14 «Микрометры торговой марки «Калиброн» с отсчетом по шкалам стебля и барабана и с цифровым отсчетным устройством. Методика поверки», утвержденным ФГУП «ВНИИМС» 27 января 2014 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;

- прибор универсальный для измерений длины DMS 680 с пределом допускаемой абсолютной погрешности (0,3+L/1000), мкм, где L - в мм.

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» паспорта микрометров.

Нормативные и технические документы, устанавливающие требования к микрометрам торговой марки «Калиброн» с отсчетом по шкалам стебля и барабана и с цифровым отсчетным устройством

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы-изготовителя.
