| Номер в госреестре | 53064-13 |
| Наименование СИ | Генераторы сигналов специальной формы |
| Обозначение типа СИ | АКИП-3409/1, АКИП-3409/2, АКИП-3409/3, АКИП-3409/4, АКИП-3409/5 |
| Изготовитель | "Siglent Technologies Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 26.02.2023 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

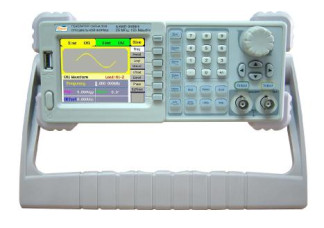

Генераторы сигналов специальной формы АКИП-3409/1, АКИП-3409/2, АКИП-3409/3, АКИП-3409/4, АКИП-3409/5, (далее по тексту - генераторы) предназначены для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 48 типов сигналов произвольной формы.
Г енераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, который позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы. На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне - его параметры. Справа от дисплея находится вертикальный ряд кнопок меню, с помощью которых пользователь может ввести меню различных генерируемых функций, и ряд кнопок, используемых при генерации стандартных форм сигналов. В нижней части панели расположены выходные разъемы двух каналов и кнопки, используемые при выборе функций модуляции. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
лист № 2 всего листов 7
Вид задней панели генератора с местом пломбирования (один из винтов задней панели) приведен на рисунке 2.
Место пломбирования
Svnc Out
10MHz III
VSB Device
| ■1 | К -Щ | шЛ ^ -ЗЯ ; © X Q | |
| р 1 | |||
Ext Trig/Gate/
Fsk/Burst
Alodulntion
In
Рисунок 2 - Вид задней панели генератора
Таблица 1_
| Модификация | АКИП-3409/1 | АКИП-3409/2 | АКИП-3409/3 | АКИП-3409/4 | АКИП-3409/5 |
| Максимальная частота | 5 МГц | 10 МГц | 20 МГц | 25 МГц | 50 МГц |
| Число каналов | 2 | ||||
| Частота дискретизации | 125 МГц | ||||
| Число точек сигнала произвольной формы | 16000 | ||||
| Вертикальное разрешение | 14 бит | ||||
| Форма сигнала | Синус, прямоугольник, треугольник, импульс, белый шум, 48 типов произвольной формы | ||||
| Синус | 1 мкГц-5 МГц | 1мкГц-10 МГц | 1 мкГ ц-20 МГ ц | 1мкГц-25 МГц | 1мкГц-50 МГц |
| Прямоугольный | 1 мкГц-5 МГц | 1мкГц-10 МГц | 1мкГц-20 МГц | 1мкГц-25 МГц | 1мкГц-50 МГц |
| Импульс | 500 мкГц-5 МГц | 500 мкГц-10 МГц | 500 мкГц-20МГц | 500 мкГц-25МГц | 500 мкГц-50МГц |
| Пила/треугольник | 1мкГц-300кГц | 1мкГц-300кГц | 1мкГц-300кГц | 1мкГц-300кГц | 1мкГц-300кГц |
| Белый шум | 5 МГц (-3дБ) | 10 МГц (-3дБ) | 20 МГц (-3дБ) | 25 МГц (-3дБ) | 50 МГц (-3дБ) |
| Произвольная форма | 1 мкГц-5 МГц | 1 мкГц-5 МГц | 1 мкГц-5 МГц | 1 мкГц-5 МГц | 1 мкГц-5 МГц |
| Погрешность установки частоты при температуре (23±5) °С | Стандартно: ±110-4 (в пределах 1 года); с опцией 100: ±2-10-7 (в пределах 1 года) | ||||
| Модуляция | AM, FM, PM, FSK, ASK, Sweep, пакет | ||||
| Диапазон амплитуд | 2 мВразмах - 10 Вразмах (импеданс 50 Ом), 4 мВразмах - 20 Вразмах (высокий импеданс) | ||||
| Параметры питания | Потребляемая мощность менее 30 В-А | ||||
| Габаритные размеры | (ширина х высота х длина) мм = 229 х 105 х 281 | ||||
| Масса | 2,8 кг | ||||
Таблица 2 - Спектральная чистота синусоидального сигнала
| Уровень гармоник в выходном сигнале по двум каналам по от | Значение |
| ношению к уровню несущей для диапазонов: | |
| 0 - 1 МГц | -60 дБн |
| 1 МГц - 5 МГц | -53 дБн |
| 5 МГц - 25 МГц | -35 дБн |
| 25 МГц - 50 МГц | -32 дБн |
| Суммарные гармонические искажения на частотах до 20 кГц | 0,1 % |
| Уровни негармонических составляющих в выходном сигнале по | |
| отношению к уровню несущей для диапазона: | |
| < 1 МГц | <-70 дБн |
| 1 МГц - 10 МГц | <-70 дБн + 6 дБ/октава |
| Фазовый шум при отстройке 10 кГц на частоте синусоидального сигнала 20 МГц | -108 дБн/Гц |
Таблица 3- Характеристики непрерывного сигнала прямоугольной формы
| Длительность фронта и среза для уровня сигнала 1 В и частоты 1 кГц для всех модификаций, нс, менее | 12 |
| Превышение стационарного уровня сигнала, %, менее | 5 |
| Скважность для диапазонов частот, %: | |
| 1 мкГц - 10 МГц | 20 - 80 |
| 10 МГц (исключая) - 20 МГц | 40 - 60 |
| 20 МГц (исключая) - 25 МГц | 50 |
Таблица 4 - Характеристики сигнала треугольной формы
| Нелинейность для сигнала 1 В, 1 кГц при 100 %-ной симметрии | менее 1 % |
| Асимметричность | от 0 % до 100 % |
Таблица 5- Характеристики импульсного сигнала
| Длительность импульса | от 20 нс до 1800 с |
| Длительность фронта и среза для уровня сигнала 1 В и частоты 1 кГц для всех модификаций, менее | 12 нс |
| Скважность для диапазонов частот: 500 мкГц - 5 МГц 5 МГц - 10 МГц | 10 % - 90 % 20 % - 80 % |
| Превышение стационарного уровня сигнала, менее | 5 % |
Таблица 6 - Характеристики сигнала произвольной формы
| Длина формы сигнала | 16000 точек |
| Вертикальное разрешение | 14 бит |
| Частота дискретизации | 125 МГц |
| Минимальная длительность фронта и среза | 20 нс |
| Выход | Канал 1 | Канал 2 |
| Амплитуда (размах) при импедансе 50 Ом и частотном диапазоне менее 10 МГц Амплитуда при импедансе 50 Ом и частотном диапазоне более 10 МГц Амплитуда при большом импедансе и частотном диапазоне менее 10 МГц Амплитуда при большом импедансе и частотном диапазоне более 10 МГц | от 2 мВ до 10 В от 2 мВ до 5 В от 4 мВ до 20 В от 4 мВ до 10 В | от 2 мВ до 3 В от 2 мВ до 3 В от 4 мВ до 6 В от 4 мВ до 6 В |
| Пределы допускаемой абсолютной погрешности установки амплитуды для синусоидального сигнала 1 кГц | ± (0,01 хА + 2 мВ), при А<1 В ± (0,01 х А + 10 мВ), при А>1 В где А - установленное значение амплитуды (размах), мВ | |
| Неравномерность АЧХ сигнала синусоидальной формы относительно 1 кГц (размах 5 В) | 0,15 дБ < 1 МГц; 0,3 дБ > 1 МГц | |
| Диапазон смещения постоянной составляющей (при нагрузке 50 Ом) Большой импеданс | 4,999 В 9,998 В | 1,499 В 2,998 В |
| Пределы допускаемой абсолютной погрешности установки смещения | ±(0,01 хС + 5 мВ) при С<1 В ±(0,05 хС + 5 мВ) при С>1 В где С - величина смещения, мВ | |
Характеристики сигналов модуляции
Таблица 8 - Амплитудная модуляция (канал 1/канал 2)
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный |
| Источник модуляции | Внутренний/внешний |
| Форма сигнала модуляции в диапазоне 2мГц -20 кГц | Синус, прямоугольный, треугольный, произвольный, шум |
| Глубина модуляции | 0 % - 120 % |
Таблица 9 - Частотная (FM) модуляция (канал 1/канал 2)
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный |
| Источник модуляции | Внутренний/внешний |
| Форма сигнала модуляции в диапазоне 2 мГц -20 кГц | Синус, прямоугольный, треугольный, произвольный, шум |
| Девиация частоты | АКИП-3409/1 - 0 - 2,5 МГц АКИП-3409/2 - 0 - 5 МГц АКИП-3409/3 - 0 - 10 МГц АКИП-3409/4 - 0 - 12,5 МГц АКИП-3409/5 - 0 - 25 МГц |
Таблица 10 - Фазовая (РМ) модуляция (канал 1/канал 2)
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный |
| Источник модуляции | Внутренний /внешний |
| Форма сигнала модуляции в диапазоне 2 мГ ц - 20 кГц | Синус, прямоугольный, треугольный, произвольный, шум |
| Девиация фазы | 0 - 360° |
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный |
| Источник модуляции | Внутренний/внешний |
| Форма сигнала модуляции в диапазоне 2 мГц -50 кГц | Прямоугольная форма сигнала со скважностью 50 % |
Таблица 12 - АSK модуляция (канал 1/канал 2)
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный |
| Источник модуляции | Внутренний/внешний |
| Форма сигнала модуляции в диапазоне 2 мГц -50 кГц | Прямоугольная форма сигнала со скважностью 50 % |
Таблица 13- Sweep модуляция (канал 1/канал 2)
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный |
| Тип модуляции | линейная/логарифмическая |
| Время свипирования | от 1 мкс до 500 с |
| Источник запуска | Ручной, внешний, внутренний |
Таблица 14 - Пакетная (burst) модуляция (канал 1/канал 2)
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный |
| Тип модуляции | Счетная (от 1 до 50000 периодов), бесконечная, управляемая |
| Начальная/конечная фаза | 0° - 360° |
| Внутренний период | от 1 мкс до 500 с |
| Регулируемый запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
Таблица 15- Соединители задней панели
| Внешняя модуляция | Уровень сигнала (размах) ±6 В, глубина модуляции 100 %, входной импеданс 5 кОм |
| Внешний запуск | ТТЛ совместимый, длительность импульса более 100 нс, входной импеданс 10 кОм |
| Вход для подачи опорного сигнала частотой 10 МГц | |
| Выходной разъем DIN Sync Out | ТТЛ совместимый, длительность импульса более 50 нс, выходной импеданс 50 Ом, максимальная частота 2 МГц |
Таблица 16 - Характеристики встроенного частотомера
| Измеряемые величины | Частота, период, длительность положительного/отрицательного импульса, скважность |
| Частотный диапазон | 100 мГц - 200 МГц |
| Уровень входного напряжения и чувствительности (размах) | 200 мВ - 5 В в диапазоне частот 1 Гц - 200 МГц |
| Входные параметры при измерении длительности импульса и скважности | 100 мВ - 10 В в диапазоне частот 1 Гц - 10 МГц |
| Входной импеданс | 1 МОм |
| Способ запуска | Диапазон уровня запуска ±3 В |
Рабочие условия применения:
- температура окружающего воздуха, °С
0 - 40
90 (<35 °С), 60 (35 - 40 °С) 45 - 440 100 - 240
- относительная влажность воздуха, %, не более
- частота питающей сети, Гц
- напряжение питающей сети переменного тока, В
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на переднюю панель прибора методом наклейки.
Комплект поставки прибора соответствует таблице 17. Таблица 17_
| Наименование | Количество |
| Генератор сигналов специальной формы АКИП-3409/1, АКИП-3409/2, АКИП-3409/3, АКИП-3409/4, АКИП-3409/5 | 1 шт. |
| Шнур питания | 1 шт. |
| Измерительный кабель ВЧ | 1 шт. |
| Интерфейсный кабель USB | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Коробка упаковочная | 1 шт. |
осуществляется в соответствии с документом «Генераторы сигналов специальной формы АКИП-3409/1, АКИП-3409/2, АКИП-3409/3, АКИП-3409/4, АКИП-3409/5. Методика поверки 54882137/1-12 МП», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 14 декабря 2012 г.
Основное поверочное оборудование:
- частотомер Ч3-63/1, диапазон частот от 0,1 Гц до 1500 МГц, погрешность ±5 10-7;
- стандарт частоты рубидиевый FS725(применять при поверке генераторов с опцией 100), погрешность частоты за год ±5 10-10;
- вольтметр универсальный В7-78/1, диапазон от 0 до 1020 В, погрешность ± (0,0035-10-2-иизм. + 5 е.м.р.);
-вольтметр диодный компенсационный В3-49, пределы измерения 10 мВ - 100 В, диапазон частот 20 Гц - 1000 МГц, относительная погрешность 5U< ± (0,2+(0,08/иизм)) %;
- анализатор спектра Agilent E4447A, погрешность измерения уровня ±0,17 дБ;
- осциллограф цифровой запоминающий WaveRunner 204Xi, полоса пропускания 2 ГГ ц, время нарастания переходной характеристики 0,2 нс;
- измеритель нелинейных искажений СК6-13, частотный диапазон от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов гармоник 0,003-100 %.
Генераторы сигналов специальной формы АКИП-3409/1, АКИП-3409/2, АКИП-3409/3, АКИП-3409/4, АКИП-3409/5. Руководство по эксплуатации.
лист № 7 всего листов 7
Нормативные и технические документы, устанавливающие требования к генераторам сигналов специальной формы АКИП-3409/1, АКИП-3409/2, АКИП-3409/3, АКИП-3409/4, АКИП-3409/5
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «SIGLENT TECHNOLOGIES CO.LTD».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
