| Номер в госреестре | 85034-22 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | PMM 30хх |
| Изготовитель | "Narda Safety Test Solutions S.r.l.", Италия |
| Год регистрации | 2022 |
| Срок свидетельства | 30.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов PMM 30хх (далее по тексту - генераторы) предназначены для воспроизведения смодулированных высокочастотных сигналов, а также сигналов с амплитудной модуляцией и применяются при испытаниях на электромагнитную совместимость в соответствии с ГОСТ Р 51317.4.6-99, ГОСТ 30804.4.3-2013, а также при разработке, ремонте и измерениях характеристик радиоэлектронных средств.
Принцип действия генераторов основан на использовании метода косвенного синтеза с применением фазовой автоподстройки частоты по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора частотой 10 МГц.
Конструктивно генераторы выполнены в виде моноблока. Управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели генератора. Также управление генераторами может осуществляться в автоматизированном режиме под управлением внешней ПЭВМ. Для внешнего управления предназначено специальное программное обеспечение PMM Immunity Suit (PIMS), поставляемое вместе с генератором. Сигнал с установленными характеристиками снимается с основного выхода с сопротивлением 50 Ом. Предусмотрены входные разъемы для обеспечения изменения основного сигнала в режиме амплитудной модуляции (АМ) и подключения внешнего источника опорной частоты.
Генераторы сигналов PMM 30хх выпускаются в 4 модификациях. Модификации генераторов отличаются диапазонами рабочих частот (PMM 3010 - от 9 кГц до 1 ГГц, PMM 3030 - от 9 кГц до 3 ГГц), наличием встроенного аккумулятора (к типу генератора добавляется код «-02», например PMM 3030-02). Питание генератора осуществляется от сетевого адаптера, преобразующего переменное напряжение от 100 до 240 В в постоянное напряжение 12 В. Также возможно питание генератора от встроенных аккумуляторов (поставляются опционально).

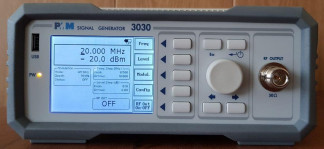

Общий вид генераторов, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2. Заводской номер наносится на заднюю панель корпуса генератора в виде наклейки в формате «S.N. XXXXXXXXXX».
место нанесения знака поверки место нанесения наклейки
санкционированного доступа номера
Метрологически значимая часть программного обеспечения (ПО) размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации генераторов невозможно.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| PMM 3010 | PMM 3030 | |
| Диапазон рабочих частот, МГц | от 0,009 до | от 0,009 до |
| 1000 | 3000 | |
| Шаг установки частоты, кГ ц | 1 | |
| Пределы допускаемой относительной погрешности установки частоты, % | +1-10'5 | |
| Диапазон выходной мощности, дБм: | от -107 до +10 | |
| Пределы допускаемой погрешности установки уровня сигнала, дБ: на частотах от 9 до 19 кГц: - при уровне от -107 до -30 включ.; | +3,0 | |
| - при уровне св. -30 до +10 включ. | +2,0 | |
| на частотах от 20 кГц: - при уровне от -107 до -30 включ.; | +2,0 | |
| - при уровне св. -30 до +10 включ. | +1,0 | |
| Коэффициент нелинейных искажений, %: - на частотах от 9 до 19 кГц; | 20 | |
| - на частотах от 20 до 99 кГц; | 10 | |
| - на частотах св. 100 кГц | 3 | |
| Коэффициент стоячей волны по напряжению выхода генератора | 1,2 | |
| Относительный уровень гармоник немодулированного выходного сигнала, дБ - на частотах от 9 до 19 кГц; | -15 | |
| - на частотах от 20 до 99 кГц; | -20 | |
| - на частотах св. 100 кГц | -30 | |
| Частота внутренней амплитудной модуляции, Гц | 50, 400, 1000 | |
| Диапазон установки коэффициента АМ при работе от внутреннего источника, % | от 10 до 90 | |
| Пределы допускаемой абсолютной погрешности установки коэффициента АМ при работе от внутреннего источника, % | +5 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение выходного сопротивления генераторов, Ом | 50 |
| Масса, кг, не более: - без встроенных аккумуляторов; - со встроенными аккумуляторами | 3,5 4,3 |
| Время работы от встроенных аккумуляторов, часов, не менее | 4 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 335x235x105 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более атмосферное давление, кПа | 20±5 90 от 80,0 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель генератора методом наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Генератор сигналов | PMM 3010 (PMM 3030) | 1 шт. |
| АС-DC адаптер питания | - | 1 шт. |
| USB-диск с программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в разделе 2 «Описание и работа» руководства по эксплуатации.
Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты.
Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц.
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний.
ГОСТ 30804.4.3-2013 Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний.
ГОСТ Р 51317.4.6-99 Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний.
ГОСТ 16863-71 Генераторы измерительные диапазона частот 0,1-35 МГц. Методы и средства поверки.
ГОСТ 8.322-78 Государственная система обеспечения единства измерений. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц. Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 12 |
| Поверителей | 3 |
| Актуальность данных | 16.04.2024 |
