Пипетки-дозаторы одноканальные и многоканальные с фиксированным и регулируемым объемом доз TopPette, MicroPette и MicroPette Plus, 51755-12

Заказать поверку

Пипетки-дозаторы одноканальные и многоканальные с фиксированным и регулируемым объемом доз TopPette, MicroPette и MicroPette Plus (далее - дозаторы) предназначены для отбора и дозирования жидкостей, динамическая вязкость которых не превышает 1,3?10-3 Па?с.

Документы

Описание типа

Карточка СИ

Номер в госреестре	51755-12
Наименование СИ	Пипетки-дозаторы одноканальные и многоканальные с фиксированным и регулируемым объемом доз
Обозначение типа СИ	TopPette, MicroPette и MicroPette Plus
Изготовитель	Компания "Dragon Laboratory Limited", Китай
Год регистрации	2012
Срок свидетельства	12.11.2017
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора, наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением.

Дозаторы оборудованы автономным модульным механизмом регулировки объема доз, который позволяет установить объем дозирования с наименьшим шагом. Значение объема дозы, установленное при использовании операционной кнопки, отображается на черно-белом дисплее, встроенном в рукоятку дозатора.

Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъемность наконечников.

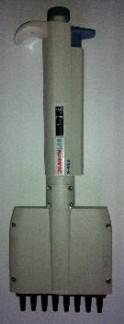

Многоканальные дозаторы могут быть 8-канальными и 12-канальными.

Выпускается двадцать семь модификаций дозаторов: пятнадцать одноканальных с регулируем объемом доз и двенадцать многоканальных с фиксированным объемом доз.

Наименование

модикаций

дозаторов

TopPette Mi-croPette Micropet Plus

Диапазон объемов дозирования, мкл	Дискретность установки, мкл	Объем дозы, мкл	Число каналов	Пределы допускаемой систематической составляющей основной относительной погрешности при температуре (20±2) °С, %	Предел допускаемого средне-квадра-тичного отклонения случайной составляющей относительной погрешности, %
		0,10		± 2,5	6
0,1-2,5	0,05	1,25	1	± 3,0	3
		2,50		± 12,0	2
		0,5		± 2,5	1,5
0,5-10	0,1	5	1	± 1,5	1,5
		10		± 1,0	0,8
		2		± 3,0	2,0
2-20	0,5	10	1	± 1,2	1,0
		20		± 0,9	0,4
		5		± 2,0	2,0
5-50	0,5	25	1	± 0,9	0,6
		50		± 0,6	0,3
		10		± 3,0	1,50
10-100	1	50	1	± 1,0	0,40
		100		± 0,6	0,15
		20		± 3,0	1,00
20-200	1	100	1	± 0,8	0,30
		200		± 0,6	0,15
		50		± 1,0	0,40
50-200	1	100	1	± 0,8	0,30
		200		± 0,6	0,16
		100		± 2,0	0,70
100-1000	5	500	1	± 0,7	0,25
		1000		± 0,6	0,20
		200		± 0,9	0,30
200-1000	5	500	1	± 0,7	0,25
		1000		± 0,6	0,20
		1000		± 0,7	0,30
1000-5000	50	2500	1	± 0,6	0,30
		5000		± 0,5	0,15
		0,5		± 4,0	4,0
0,5-10	0,1	5	8	± 2,5	2,5
		10		± 1,5	1,5
		5		± 3,0	2,0
5-50	0,5	25	8	± 1,5	1,0
		50		± 1,0	0,5
		50		± 1,5	0,80
50-300	5	150	8	± 1,0	0,50
		300		± 0,7	0,25
		0,5		± 4,0	4,0
0,5-10	0,1	5	12	± 2,5	2,5
		10		± 1,5	1,5
		5		± 3,0	2,0
5-50	0,5	25	12	± 1,5	1,0
		50		± 1,5	0,5
		50		± 1,5	0,80
50-300	5	150	12	± 1,0	0,50
		300		± 0,7	0,25

Наименование модикаций дозаторов	Диапазон объемов дозирования, мкл	Объем дозы, мкл	Число каналов	Пределы допускаемой систематической составляющей основной относительной погрешности при температуре (20±2) °С, %	Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной погрешности, %
TopPette	5	5	1	± 1,3	1,2
MicroPette	10	10	1	± 0,8	0,8
Micropet Plus	20	20	1	± 0,6	0,5
	25	25	1	± 0,5	0,3
	50	50	1	± 0,5	0,3
	100	100	1	± 0,5	0,3
	200	200	1	± 0,4	0,2
	250	250	1	± 0,4	0,2
	500	500	1	± 0,3	0,2
	1000	1000	1	± 0,3	0,2
	2000	2000	1	± 0,3	0,15
	5000	5000	1	± 0,3	0,15

Пределы допускаемой систематической составляющей дополнительной относительной погрешности при отклонении температуры окружающего воздуха

от 20 оС на каждые 10 оС, %............................................................................... ± 5

Динамическая вязкость дозируемых жидкостей, Пах, не более...................1,3 х 10"

Максимальные габаритные размеры дозаторов, высота, мм, не более:

- одноканальных...............................................................................300

- многоканальных..............................................................................350

Масса дозаторов, г, не более:

- одноканальных...............................................................................150

- многоканальных.............................................................................150

Условия эксплуатации:

- диапазон рабочих температур, оС..........................................от + 10 до + 35

- диапазон относительной влажности воздуха, %......................................от 30 до 80

- атмосферное давление, кПа......................................................101,3 ± 4

Средняя наработка на отказ, циклов, не менее.......................................100000

Средний срок службы, лет..........................................................................4

Знак утверждения типа

Знак утверждения типа наносится на упаковку с дозатором методом термопечати, на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

1. Дозатор 1 шт.

2. Многофункциональный ключ 1 шт.

3. Руководство по эксплуатации (РЭ) 1 экз.

4. Наконечники 1-3 шт.

5. Кольцо уплотнительное 1 шт.

6. Пенал упаковочный 1 шт

7. Методика поверки МП 2301-0128-2012 1 экз. Примечания

1 Поставка может осуществляться в любых сочетаниях дозаторов и соответствующих им наконечников.

2 По требованию потребителя наконечники поставляются по отдельному заказу, в отдельной упаковке.

Поверка

осуществляется в соответствии с методикой поверки МП 2301-0128-2012 «Пипетки-дозаторы одноканальные и многоканальные с фиксированным и регулируемым объемом доз TopPette, MicroPette и MicroPette Plus. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15.08.2012 г.

Основные средства поверки: весы лабораторные специального класса точности по ГОСТ Р 53228-2008; термометр с диапазоном измерения от 0 до 50 °С с погрешностью не более ±0,1 °С; вода бидистиллированная по ГОСТ 6709-72, ГСССД 98-2000; барометр с диапазоном измерения от 80 до 160 кПа с погрешностью не более ± 200 Па.

Сведения о методах измерений

приведены в документе «Пипетки-дозаторы одноканальные и многоканальные с фиксированным и регулируемым объемом доз TopPette, MicroPette и MicroPette Plus. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к пипеткам-дозаторам одноканальных и многоканальных с фиксированным и регулируемым объемом доз TopPette, MicroPette и MicroPette Plus

1. ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

2. ГОСТ 28311-89 «Дозаторы медицинские лабораторные. Общие технические требования и методы испытаний».

3. ГОСТ 20790-93/ ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

4. Техническая документация изготовителя

Рекомендации к применению

осуществление деятельности в области здравоохранения; осуществление ветеринарной деятельности; работы по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям; мероприятия государственного контроля (надзора).
