| Номер в госреестре | 50428-12 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН |
| Изготовитель | Общество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»), Челябинская обл., г.о. Челябинский, г. Челябинск |
| Год регистрации | 2012 |
| Срок свидетельства | 08.06.2027 |
| МПИ (интервал между поверками) | 2 года; 4 года - для ТП (1 класса - КТНН; 2 класса - КТХА, КТХК, КТЖК, КТНН) с диаметром термоэлектродов не менее 0,45 мм и работающих при температурах до 450 °С |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические типа ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН (далее - ТП) предназначены для измерений температуры жидких, газообраз-ных и сыпучих неагрессивных, а также агрессивных сред, не разрушающих защитную арма-туру преобразователей.
Принцип действия ТП основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи преобразователя при разности температур между его рабочим и свободными концами. ТП обеспечивают преобразование измеряемой температуры в изменение ТЭДС.
Чувствительным элементом (ЧЭ) ТП является термопара в керамических изолято-рах или в оплетке из специальных нитей, или термопарный кабель, или вставка термометрическая. Для предохранения ЧЭ от механических повреждений и вредного воздействия измеряемой среды может быть применена защитная арматура (металлическая, металлокерамическая, керамическая или составная). Для соединения с вторичным прибором может быть дополнительно предусмотрена головка, разъем, клеммная колодка, удлинительные провода.
ТП изготавливаются следующих моделей: ТХА/ТХК/ТЖК/ТНН - 0192, -0292, -1192, -1292, -1392, -1592, -0193, -1193, -1293, -1393, -0194, -0395, -0495, -1395, -0196, -0496, -0297, -0199, -0499, -06, -07, КТХА/КТХК/КТЖК/КТНН - 0299, отличающиеся по метрологиче-ским характеристикам и по конструктивному исполнению. Каждая модель в зависимости от материала защитной арматуры и длины монтажной части имеет исполнения.

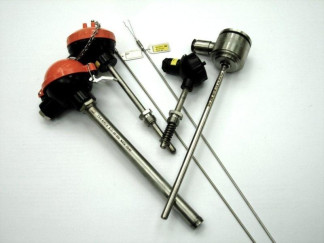

Внешний вид преобразователей представлен на рисунке 1.
| Условное обозначение НСХ ТП по ГОСТ Р 8.585-2001: | |
| ТХА, КТХА | K |
| ТХК, КТХК | L |
| ТНН, КТНН | N |
| ТЖК, КТЖК | J |
| Класс допуска: -ТХА, КТХА, ТНН, КТНН, ТЖК, КТЖК -ТХК, КТХК | 1, 2 2 |
| Диапазон измеряемых температур, °С: | |
| ТХА, КТХА ТХК, КТХК ТНН, КТНН ТЖК, КТЖК | от минус 40 до 1200 от минус 40 до 600 от минус 40 до 1300 от минус 40 до 750 |
| Пределы допускаемых отклонений от НСХ ГОСТ Р 8.585-2001 в зависимости от исполнения ТП и класса допуска, °С: | |
| а) для ТХА, КТХА | |
| класс допуска 1: | |
| - в диапазоне температур от минус 40 °С до 375 °С | ± 1,5; |
| - при температуре св. 375 °С до 1100 °С | ± 0,004t; |
| класс допуска 2: | |
| - в диапазоне температур от минус 40 °С до 333 °С | ± 2,5; |
| - при температуре св. 333 °С до 1200 °С | ± 0,0075t; |
| б) для ТХК, КТХК | |
| класс допуска 2: | |
| - в диапазоне температур от минус 40 °С до 360 °С | ± 2,5; |
| - при температуре св. 360 °С до 600 °С | ± (0,7+0,005t); |
| в) для ТНН, КТНН | |
| класс допуска 1: | |
| - в диапазоне температур от минус 40 °С до 375 °С | ± 1,5; |
| - при температуре св. 375 °С до 1250 °С | ± 0,004t; |
| класс допуска 2: | |
| - в диапазоне температур от минус 40 °С до 333 °С | ± 2,5; |
| - при температуре св. 333 °С до 1300 °С | ± 0,0075t; |
| г) для ТЖК, КТЖК | |
| класс допуска 1: | |
| - в диапазоне температур от минус 40 °С до 375 °С | ± 1,5; |
| - при температуре св. 375 °С до 750 °С | ± 0,004t; |
| класс допуска 2: | |
| - в диапазоне температур от минус 0 °С до 333 °С | ± 2,5; |
| - при температуре св. 333 °С до 750 °С | ± 0,0075t; |
| Время термической реакции t0,63 в зависимости от диаметра оболоч | |
| ки кабеля или защитного чехла, с | от 0,35 до 500 |
| Электрическое сопротивление изоляции при температуре (25 ± 10) | |
| °С и относительной влажности от 30 % до 80 %, МОм, не менее | |
| - для проволочных | 100 |
| - для кабельных | 500 |
| Диаметр термоэлектродов ( в зависимости от исполнения), мм | от 0,2 до 3,2 |
| Условное давление измеряемой среды (в зависимости от исполнения), Ру, МПа: | от 0,1 до 25,5 |
| По устойчивости к проникновению пыли и воды по ГОСТ 14254-96 (в зависимости от исполнения): | IP55,1Р5Х, IP65, IP66, IP67 |
| По устойчивости к синусоидальной вибрации по ГОСТ Р 529312008 (в зависимости от исполнения): | N2, N3, F3, V1,V2 |
| Диапазон температур при транспортировании, °С | от минус 50 до 50 |
| Максимальная влажность окружающего воздуха в транспортной таре, % | (95 ± 3) при 35 °С |
| Г абаритные размеры (в зависимости от исполнения), мм: - диаметр оболочки термопарного кабеля: - наружный диаметр защитной арматуры: - длина монтажной части защитной арматуры: | от 1,5 до 6 от 1,5 до 50 от 10 до 100000 |
| Масса (в зависимости от исполнения), кг: | от 0,01 до 15 |
| Надежность ТП при номинальных условиях эксплуатации: | |
| -вероятность безотказной работы при номинальных значениях температур за 20000 часов, не менее | 0,90 |
| -вероятность безотказной работы при значениях температур ниже или равных 450 °С за 35000 часов, не менее | 0,90 |
| Средний срок службы при номинальной температуре применения, лет: -для ТП ТХА, ТНН, КТХА и КТНН -для ТП ТЖК, ТХК, КТЖК и КТХК | 4 6 |
| По устойчивости к климатическим воздействиям (в зависимости от исполнения) ТП имеют: - Д3, по ГОСТ Р 52931-2008, но при этом нижнее значение температуры окружающего воздуха минус 60 °С, верхнее значение температуры окружающего воздуха до 85 °С; - С4 по ГОСТ Р 52931-2008, но при этом верхнее значение температуры окружающего воздуха до 85 °С (для нужд внутри страны и поставки на экспорт в страны с умеренным климатом); - С4 по ГОСТ Р 52931-2008, но при этом верхнее значение температуры окружающего воздуха до 130 °С. - Т3 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха до 85 °С и верхнем значении относительной влажности воздуха 98 % при 35 °С и более низких температурах с конденсацией влаги (для поставки в страны с тропическим климатом). | |
наносится типографским способом на титульном листе руководства по эксплуатации и паспорта.
| Наименование | Количество | Примечание |
| ТП | 1 шт. | В соответствии с заказом |
| Вставка термо-метрическая | ||
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. | В соответствии с заказом |
осуществляется по документу МП 50428-12 «Методика поверки. Преобразователи термоэлектрические типа ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН» утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в апреле 2012 г.
Основные средства поверки
| Наименование и тип средства поверки | Основные характеристики |
| Вольтметр универсальный цифровой В7-54/3 | Диапазон измерений напряжения от 0 В до 10 В, класс точности 0,05 |
| Эталонный платиновый термометр сопротивления 2 разряда ПТС-10 М | Диапазон температур от 273.16 до 933.47 К |
| Система поверки термопреобразователей автоматизированная АСПТ | Диапазон измерений от 0 °С до 1000 °С, погрешность ± 0,02 °С |
| Преобразователь термоэлектрический платино-родий-платиновый эталонный НПО, разряд 2 | Диапазон температур от 300 °С до 1200 °С |
содержатся в документах 2.821.017 РЭ, 2.821.020 РЭ, 2.821.022 РЭ, 2.821.025 РЭ,
2.821.028 РЭ, 2.821.031 РЭ, 2.821.037 РЭ, 2.821.042 РЭ, 2.821.052 РЭ, 2.821.056 РЭ, 2.821.073 РЭ, 2.821.084 РЭ, 2.821.091...093 РЭ, 2.821.097 РЭ, 2.821.100 РЭ, 2.821.121 РЭ, 2.821.123.125 РЭ, 2.821.140 РЭ, 2.821.141 РЭ, 2.821.152.155 РЭ, 5.182.051 РЭ, 5.182.073 РЭ, 5.182.117 РЭ, 5.182.177 РЭ
Нормативные и технические документы устанавливающие требования к преобразователям термоэлектрическим типа ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Технические условия ТУ 311-00226253.026-2011. Преобразователи термоэлектрические типа ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 105655 |
| Поверителей | 166 |
| Актуальность данных | 08.09.2025 |
