| Номер в госреестре | 29815-13 |
| Наименование СИ | Анализаторы паров этанола в выдыхаемом воздухе |
| Обозначение типа СИ | Alcotest мод. 6510, 6810 |
| Изготовитель | "Drager Safety AG & Co. KGaA", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 23.07.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Анализаторы паров этанола в выдыхаемом воздухе Alcotest модели 6510, 6810 (далее
- анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Принцип действия анализаторов основан на применении электрохимического датчика, изготовленного фирмой Drager Safety AG & Co. KGaA, Германия, и предназначенного для измерения массовой концентрации паров этанола в анализируемом воздухе.
Анализаторы представляют собой автоматические портативные приборы.
Встроенный микроконтроллер управляет всем процессом измерений и преобразует выходные сигналы измерительного датчика в показания на дисплее. На дисплее отображаются результаты измерений, а также сообщения о режимах работы анализаторов и указания оператору. Электрическое питание анализаторов может осуществляться от сменных батареей питания или перезаряжаемых аккумуляторов. Управление анализаторами осуществляется с помощью трех кнопок, расположенных на лицевой панели. Анализаторы обеспечивают звуковую сигнализацию, информирующую об этапах работы и забора проб воздуха.
Анализаторы имеют два режима отбора пробы воздуха - автоматический и ручной. Для отбора проб воздуха используются сменные мундштуки специальной формы.
Анализаторы выпускаются двух моделей, отличающихся конструктивными особенностями:
- Alcotest модели 6510 - без принтера, в памяти анализаторов сохраняются результаты 10 последних измерений;
- Alcotest модели 6810 - оснащены внешним принтером для распечатки полученных результатов измерений, в памяти анализаторов сохраняются результаты 2000 последних измерений.
В протоколах измерений анализаторов распечатывается информация согласно таблице 1.

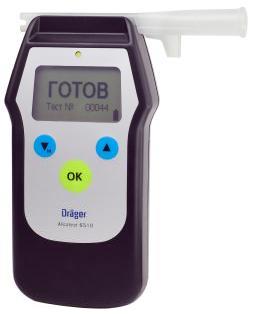

Внешний вид анализаторов с принтером и пример распечатанного протокола измерения представлены на рисунках 1, 2.
| №№ строк | Надпись в протоколе | Содержание протокола |
| 1 | Drager | Наименование фирмы-изготовителя |
| 2 | DRAGER MOBILE PRINTER | Наименование принтера |
| 'У 3 | Место проведения теста: | Данные о месте проведения измерения |
| 4 | ALCOTEST 6810 | Наименование анатизатора |
| 5 | ПРИБОР №: | Заводской номер анализатора |
| 6 | ПРИНТЕР №: | Заводской номер принтера |
| 7 | ТЕСТ №: | Номер измерения (по внутренней нумерации анализатора) |
| 8 | Последи, кал.: ХХХХ.ХХ.ХХ | Дата проведения последней корректировки показаний анализатора (год/месяц/число) |
| 9 | ГГГГ.ММ.ДД ЧЧ.ММ: ХХХХ.ХХ.ХХ XX.XX | Дата и время выполнения измерения |
| 10 | ФАМИЛИЯ: | Фамилия обследуемого лица |
| 11 | ИМЯ: | Имя обследуемого лица |
| 12 | ДАТА РОЖДЕНИЯ: | Дата рождения обследуемого лица |
| 13 | ТЕСТИРУЮЩИЙ: | Фамилия и инициалы инспектора |
| 14 | РЕЗУЛЬТАТ АНАЛИЗА Х.ХХ мг/л | Результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха: числовое значение и обозначение единицы измерения «мг/л» |
| 15 | ПОДПИСЬ: | Подпись обследуемого лица |
| Примечания: 1 Если обследуемое лицо выполняет выдох с расходом или объемом пробы недостаточным для срабатывания автоматического режима отбора пробы в 14 строке вместо результата измерения выводится сообщение «тест не действ.». 2 В строки 3, 10 + 13, 15 данные вписываются от руки в распечатанный протокол. | ||
Drager
fllfAGER MOBILE РН I N1 Е Ft
We si о ироъедегин теста
4LC0TE5T M1Q
ПРИЁОР to: ftRCF t)04?
ПРИНТЕР H'. AHZD- В 1 71
ТЕСТ ч.: 553
ftocntflH.F^n. г с 1 а. □ э n ь
Г Г ГГ им ДД чч мм
го I л.оз.2311 зв si
ФАМИЛИЯ
>чни
дата РОЖДЕНИЯ
гестирующий
1 результат дндглзд ' О С 7 ill I л
■ ■■■««I i л • - ■ ■ ■
подпись,
Анализаторы имеют встроенное программное обеспечение:
- анализаторы Alcotest модели 6510: 8323425;
- анализаторы Alcotest модели 6810: 8320579.
Анализаторы модели 6810 могут работать с автономным программным обеспечением «Drager Diagnostics».
Встроенное системно-прикладное программное обеспечение анализаторов разработано изготовителем специально для решения задачи измерения массовой концентрации паров этанола в выдыхаемом воздухе, а так же отображения результатов измерений на дисплее, хранения измеренных данных и передачи измеренных данных на внешние устройства. Идентификация встроенного программного обеспечения производится в сервисном меню путем вывода версии на дисплей анализаторов.
Лист № 4 Всего листов 8
Идентификационные данные встроенного программного обеспечения анализаторов
приведены в таблице 2. Таблица 2
| Модели анализаторов | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иденти-фикацион-ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Alcotest модели 6510 | Alcotest 6510 Russia | 8323425 | Rev. 2.59 | 3BFDh | CRC 16 |
| Alcotest модели 6810 | Alcotest 6810 Russia | 8320579 | Rev. 3.8 | 43DAh | CRC 16 |
| П р и м е ч а н и е - Номер версии встроенного программного обеспечения анализаторов должен быть не ниже указанного в таблице. | |||||
Влияние встроенного программного обеспечения на метрологические характеристики анализаторов учтено при их нормировании. Уровень защиты встроенного программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
1 Диапазон измерений и пределы допускаемой погрешности анализаторов при температуре окружающего воздуха (20 ± 5) °С приведены в таблице 3.
Таблица 3
| Диапазон измерений массовой концентрации этанола, | Пределы допускаемой погрешности при температуре (20 ± 5) °C | |
| мг/л | абсолютной | относительной |
| 0 - 0,50 | ± 0,05 мг/л | - |
| св. 0,50 - 2,00 | - | ± 10% |
| Примечания: | ||
| 1) В анализаторах программным способом установлен минимальный интервал показаний, которые выводятся на дисплей анализаторов и бумажный носитель в виде нулевых показаний: от 0,00 до 0,02 мг/л. 2) На дисплее единицы измерений массовой концентрации этанола «мг/л» отображаются в виде «mg/l». | ||
| 2 Диапазон показаний, мг/л: 3 Цена младшего разряда шкалы, мг/л: | от 0,00 до 2,50. 0,01. | |
Лист № 5 Всего листов 8
4 Пределы допускаемой погрешности анализаторов в зависимости от температуры окружающего воздуха приведены в таблице 4.
Таблица 4
| Температура окружающего воздуха | Диапазон измерений массовой концентрации этанола, мг/л | Пределы допускаемой погрешности1"1 | |
| абсолютной | относительной | ||
| от минус 5,0 °С до 5,0 °С вкл. | 0 - 0,25 | ± 0,05 мг/л | - |
| св. 0,25 - 2,00 | - | ± 20 % | |
| св. 5,0 °С до 15,0 °С вкл. | 0 - 0,33 | ± 0,05 мг/л | - |
| св. 0,33 - 2,00 | - | ± 15 % | |
| св. 15,0 °С до 25,0 °С вкл. | 0 - 0,50 | ± 0,05 мг/л2) | - |
| св. 0,50 - 2,00 | - | ± 10%2) | |
| св. 25,0 °С до 35,0 °С вкл. | 0 - 0,33 | ± 0,05 мг/л | - |
| св. 0,33 - 2,00 | - | ± 15 % | |
| св. 35,0 °С до 50,0 °С вкл. | 0 - 0,25 | ± 0,05 мг/л | - |
| св. 0,25 - 2,00 | - | ± 20 % | |
| 1) В таблице указаны пределы допускаемой погрешности анализаторов в рабочих условиях эксплуатации, приведенных в п. 15 описания типа. 2) Согласно таблице 3. | |||
5 Дополнительные погрешности от наличия неизмеряемых компонентов в анализируемой газовой смеси приведены в таблице 5.
Таблица 5
| Неизмеряемый компонент | Содержание неизмеряемого компонента в газовой смеси1) | Дополнительная погрешность2-1 |
| Ацетон | не более 0,50 мг/л | отсутствует |
| Метан | не более 0,30 мг/л | отсутствует |
| Оксид углерода | не более 0,20 мг/л | отсутствует |
| Диоксид углерода | не более 10 % (об.) | отсутствует |
| 1) На анализаторы подавались тестовые газовые смеси с содержанием неизмеряемых компонентов, превышающим эндогенный уровень в выдыхаемом человеком воздухе. 2) Не превышает 0,2 в долях пределов допускаемой погрешности, указанных в таблице 3. | ||
6 Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы):
- расход анализируемой газовой смеси, л/мин: не менее 10;
- объем пробы анализируемой газовой смеси, л: не менее 1,2.
7 Время подготовки к работе после включения, с: не более 20; (с выключенной функцией автоматического контроля отсутствия этанола в окружающем воздухе, с: не более 6).
8 Время измерения после отбора пробы, с: не более 30.
9 Время подготовки к работе после анализа
газовой смеси с массовой концентрацией этанола 0,50 мг/л, с: не более 40.
10 Интервал времени работы анализаторов без корректировки
показаний, месяцев: не менее 12.
Корректировка показаний анализаторов проводится при каждой поверке.
11 Электрическое питание анализаторов может осуществляться от двух сменных щелочных батарей питания типа АА (2 х 1,5 В) или двух перезаряжаемых NiMH аккумуляторов (2 х 1,2 В).
12 Число измерений без замены/заряда элементов питания:
не менее 1500.
не более 140; не более 80; не более 35. не более 200.
от минус 5 до 50;
13 Габаритные размеры анализаторов, мм:
- длина
- ширина
- высота
14 Масса анализаторов, г:
15 Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, °С:
- диапазон относительной влажности окружающего воздуха, %:
от 10 до 100 (без конденсации);
от 84,0 до 106,7.
не менее 3.
5.
8000.
- диапазон атмосферного давления, кПа:
16 Срок службы электрохимического датчика, установленного в анализаторах, лет:
17 Средний срок службы анализаторов, лет:
18 Средняя наработка на отказ, ч:
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации, паспорт и на анализаторы в виде наклейки.
Комплект поставки анализаторов приведен в таблице 6. Таблица 6
| № п/п | Наименование | Количество |
| 1 | Анализатор | 1 шт. |
| 2 | М\ и 11111 \ к сменным1' | 3 шт. |
| 3 | Элементы питания (щелочные батареи питания типа АА или перезаряжаемые NiMH аккумуляторы) | 2 шт. |
| 4 | \ l 1 рот. 1 но 11я подзарядки лил м\ 1яторов^ | 1 шт. |
| 5 | Ь.мк мм 1 амия (ля подзаря ikii акк\ муляторов2'' | 1 шт. |
| 6 | Принтер специальный (для aiu.ni споров Alcotest модели f'S |<>) 1 | 1 шт. |
| 7 | Кабель для подключения анализатора к компьютеру (для анализаторов Alcotest модели 6810)2) | 1 шт. |
| 8 | Программное обеспечение «Drager Diagnostics» для подключения анализатора к компьютеру (для анализаторов Alcotest модели 6810)2) | 1 шт. |
| 9 | Ремень наручный | 1 шт. |
| 10 | Футляр кожаный для анализатора | 1 шт. |
| 11 | Koiic | 1 шт. |
| 12 | Руководство по эксплуатации | 1 экз. |
| 13 | Мею MiKii монерки МП-242-I4f'7-2n 13 | 1 экз. |
| 14 | Паспорт | 1 экз. |
| 1) При эксплуатации сменные мундштуки поставляются по отдельным заказам. 2) Комплектующие поставляются по отдельному заказу. | ||
осуществляется по документу МП-242-1467-2013 «Анализаторы паров этанола в выдыхаемом воздухе Alcotest модели 6510, 6810. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 22 февраля 2013 г.
Основные средства поверки:
- генератор газовых смесей паров этанола в воздухе Alcotest CU34 - рабочий эталон 1-го разряда по ГОСТ 8.578-2008 в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2: ГСО 8789-2006
или
- стандартные образцы состава газовых смесей С2Н5ОН/К2 в баллонах под давлением по ТУ 6-16-2956-92: ГСО 8364-2003, ГСО 8366-2003.
Методика измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха приведена в документах «Анализаторы паров этанола в выдыхаемом воздухе Alcotest модели 6510. Руководство по эксплуатации», «Анализаторы паров этанола в выдыхаемом воздухе Alcotest модели 6810. Руководство по эксплуатации», 2013 г.
Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в выдыхаемом воздухе Alcotest модели 6510, 6810
1 ГОСТ Р 50444-92 (р. р. 3,4) «Приборы, аппараты и оборудование медицинские. Общие технические условия».
2 ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности».
3 ГОСТ Р 50267.0.2-2005 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».
4 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
5 ГОСТ Р 8.676-2009 «ГСИ. Государственная поверочная схема для средств измерений содержания этанола в газовых и жидких средах».
6 ГОСТ Р 54794-2011 «Анализаторы паров этанола. Общие технические условия» (только для анализаторов Alcotest модели 6810).
7 Техническая документация фирмы - изготовителя.
осуществление деятельности в области здравоохранения;
осуществление мероприятий государственного контроля и надзора в области обеспечения безопасности дорожного движения (только для анализаторов Alcotest модели 6810 при комплектации принтером согласно Постановлению Правительства РФ № 475 от 26 июня 2008 г.)
