| Номер в госреестре | 2437-13 |
| Наименование СИ | Угломеры с нониусом |
| Обозначение типа СИ | 4 |
| Изготовитель | ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2013 |
| Срок свидетельства | 11.11.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Угломеры с нониусом типа 4 Назначение средства измерений
Угломер предназначен для измерения наружных углов от 0° до 180° и проведения разметочных работ на плоскости.
Физическая величина - плоский угол (... °).
Принцип действия - механический.

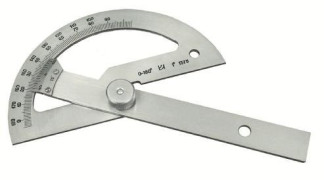

Угломер состоит из основания, которое представляет собой полудиск со шкалой углов. На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении стопорной гайкой.
Число модификаций - 1 (4УМ).
- Диапазон измерения углов - от 0° до 180°.
- Значение отсчета по нониусу - 10'.
- Цена деления шкалы основания - 1°.
- Пределы допускаемой погрешности угломера как при незатянутом, так и при затянутом стопоре - ± 10'.
- Габаритные размеры (ширина х высота х длина) - не более 148х17х194 мм.
- Масса - не более 0,20 кг.
- Условия эксплуатации:
• нормальные условия применения: температура окружающего воздуха (20±5) °С, относительная влажность воздуха от 30 до 80 %, атмосферное давление от 84 до 106 кПа;
• рабочие: температура окружающего воздуха от 5 до 35 °С, относительная влажность воздуха не более 80 %, атмосферное давление от 84 до 106,7 кПа.
- Средний срок службы угломера - не менее 8 лет
- Средний срок сохраняемости - не менее 2 лет.
Знак утверждения типа наносят на основание угломера методом лазерной гравировки , на титульный лист руководства по эксплуатации - типографским способом.
В комплект поставки входят: угломер, футляр, руководство по эксплуатации.
осуществляется по разделу 4 «Методика поверки» 4УМ.000 РЭ «Угломер с нониусом типа 4. Руководство по эксплуатации», утверждённому ГЦИ СИ ФБУ «Кировский ЦСМ» в октябре 2013 г.
Перечень средств поверки (эталонов), применяемых при поверке:
1) Весы с максимальной нагрузкой 1 кг ГОСТ Р 53228-2008
2) Концевые меры 1-Н4 ГОСТ 9038-90
3) Концевая мера 2-0,22 ГОСТ 9038-90
4) Линейка ЛД-0-200 ГОСТ 8026-92
5) Лупа ЛП-1-4х ГОСТ 25706-83.
6) Мера плоского угла 2-45°30’-2 ГОСТ 2875-88
7) Мера плоского угла 3-90, 90, 90, 90°-2 ГОСТ 2875-88
8) Мера плоского угла 3-89°30’, 89°40’, 90°30’, 90°20’-2 ГОСТ 2875-88
9) Микрометр МР 25 ГОСТ 4381-87
10) Микроскоп инструментальный ИМЦЛ 150x50, Б ГОСТ 8074-82
11) Образцы шероховатости с параметрами Ra = 0,2 мкм ГОСТ 9378-93
12) Плита 1-2-250x250 ГОСТ 10905-86
13) Пластина плоская стеклянная нижняя ПИ 60-2 ТУ 3.3.2123-88
14) Твердомер для металлов ТК2 ГОСТ 23677-79
15) Штангенциркуль ШЦ-П-250-0,1 ГОСТ 166-89
4УМ.000 РЭ «Угломер с нониусом типа 4. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к угломерам с нониусом типа 4
1) ТУ 3944-011-60632410-2013 «Угломер с нониусом типа 4. Технические условия».
2) ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
Угломеры с нониусом типа 4 применяются в машиностроении, приборостроении и других областях промышленности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 12763 |
| Поверителей | 185 |
| Актуальность данных | 07.12.2025 |
