| Номер в госреестре | 18334-12 |
| Наименование СИ | Сигнализаторы |
| Обозначение типа СИ | СТМ-30 |
| Изготовитель | Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП СПО "Аналитприбор"), г. Смоленск. |
| Год регистрации | 2012 |
| Срок свидетельства | 12.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы СТМ-30 Назначение средства измерений
Сигнализаторы СТМ-30 (далее - сигнализаторы) предназначены для непрерывного автоматических измерений довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе и выдачи сигнализации о превышении установленных пороговых значений.
Принцип измерений сигнализаторов - термохимический, основанный на окислении горючего газа на поверхности электрически нагреваемого катализатора. При окислении температура чувствительного элемента термохимического датчика (далее - ТХД), повышается пропорционально содержанию определяемого горючего газа.
Сигнализаторы, кроме СТМ-30-13, являются сигнализаторами совокупности измеряемых горючих компонентов.
Сигнализатор СТМ-30-13 предназначен только для определения довзрывоопасной концентрации метана.
Конструктивно сигнализаторы, в зависимости от исполнения, состоят из:
а) блока сигнализации и питания (далее - БСП) для сигнализаторов СТМ-30... СТМ-30-07, СТМ-30-50...СТМ-30-57;
б) блока датчика (далее - БД) и/или выносного датчика (далее - ВД).
Исполнения сигнализаторов приведены в таблице 1.
Сигнализаторы обеспечивают выполнение следующих функций:
а) выдачу на БСП сигнализаторов СТМ-30. СТМ-30-07, СТМ-30-50.. .СТМ-30-57:
1) непрерывной световой двухцветной индикации НОРМА;
2) непрерывной световой сигнализации ПОРОГ 1, ПОРОГ2, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ1, ПОРОГ 2 соответственно;
3) непрерывной световой сигнализации ОТКАЗ ВД при неисправности сигнализаторов, обрыве или коротком замыкании чувствительных элементов ТХД, обрыве линии связи БСП с БД;
4) замыкание на БСП нормально разомкнутых «сухих» контактов соответствующих реле при срабатывании на БСП сигнализации ПОРОГ 1, ПОРОГ2, ОТКАЗ ВД;
б) выдачу на БД сигнализаторов СТМ-30-10...СТМ-30-13 непрерывной световой сигнализации ПОРОГ1, ПОРОГ2, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ1, ПОРОГ 2 соответственно;
в) выдачу на БД сигнализаторов СТМ-30-14.. .СТМ-30-16 непрерывной световой сигнализации ПОРОГ, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации;
г) индикацию измеренного значения содержания горючих газов и паров (в сигнализаторах с цифровым индикатором) на БСП и/или БД (исполнения сигнализаторов с цифровой индикацией приведены в таблице 1);
д) цифровую индикацию номера версии программного обеспечения (далее - ПО) и цифрового идентификатора ПО (контрольной суммы) на БСП и/или БД (исполнения сигнализаторов с цифровой индикацией приведены в таблице 1).
| Обозначение | Условное наимено вание сигнализа торов | Вид климатического исполнения по ГОСТ 15150-69 | Количество жил кабеля связи БСП с БД (ВД) или БД с ВД (ВВД) | Наличие цифровой индикации | Диапазон температуры окружающей среды, °С | |||||
| БСП | БД диффузи онный встроен ный | ВД диффузи онный | ВД диффузи онный высокотемпе ратурный | ВД принуди тельный | ||||||
| БД | БСП | |||||||||
| ИБЯЛ.424339.001 | СТМ-30 | УХЛ1 | УХЛ4.2 | 2 | БД, БСП | от 1 до 50 | от минус 40 до плюс 50 | - | - | - |
| -01 | СТМ-30-01 | БД, БСП | - | - | - | |||||
| -02 | СТМ-30-02 | БД, БСП | - | от минус 40 до плюс 50 | - | - | ||||
| -03 | СТМ-30-03 | БД, БСП | - | - | - | |||||
| -04 | СТМ-30-04 | БД, БСП | - | - | - | от 1 до 50 | ||||
| -05 | СТМ-30-05 | БД, БСП | - | - | - | |||||
| -06 | СТМ-30-06 | БД, БСП | - | - | от 1 до 150 | - | ||||
| -07 | СТМ-30-07 | БД, БСП | - | - | - | |||||
| -10 | СТМ-30-10 | УХЛ2 | - | 3 | БД | - | от минус 40 до плюс 50 | - | - | - |
| -11 | СТМ-30-11 | - | БД | - | от минус 60 до плюс 50 | - | - | |||
| -12 | СТМ-30-12 | - | БД | - | - | от минус 20 до плюс 180 | - | |||
| -13 | СТМ-30-13 | - | БД | - | от минус 60 до плюс 50 | - | - | |||
| -14 | СТМ-30-14 | - | - | от минус 60 до плюс 50 | - | - | - | |||
| -15 | СТМ-30-15 | - | - | - | от минус 60 до плюс 50 | - | - | |||
| -16 | СТМ-30-16 | - | - | - | - | от минус 20 до плюс 180 | - | |||
| -50 | СТМ-30-50 | УХЛ1 | УХЛ4.2 | 3 | - | от 1 до 50 | от минус 40 до плюс 50 | - | - | - |
| -51 | СТМ-30-51 | - | от минус 60 до плюс 50 | - | - | |||||
| -52 | СТМ-30-52 | - | - | от 1 до 150 | - | |||||
| -53 | СТМ-30-53 | - | - | - | от 1 до 50 | |||||
| -54 | СТМ-30-54 | от минус 40 до плюс 50 | - | - | - | |||||
| -55 | СТМ-30-55 | - | от минус 60 до плюс 50 | - | - | |||||
| -56 | СТМ-30-56 | - | - | от 1 до 150 | - | |||||
| -57 | СТМ-30-57 | - | - | - | от 1 до 50 | |||||
| Примечание - Индикация на БС | П сигнализаторов СТМ-30-54...СТМ-30-57 - стрелочная | |||||||||
На БСП сигнализаторов СТМ-30.. .СТМ-30-07, СТМ-30-50.. .СТМ-30-57 расположены кнопки для управления режимами работы (для сигнализаторов СТМ-30. СТМ-30-07), клеммы для подключения цепей питания, исполнительных устройств, выходного сигнала постоянного тока, цифровой индикатор (для сигнализаторов СТМ-30. СТМ-30-07), микроамперметр (для сигнализаторов СТМ-30-54.. .СТМ-30-57).
На БД сигнализаторов расположены кнопки для управления режимами работы (для сигнализаторов СТМ-30.СТМ-30-07, СТМ-30-10...СТМ-30-13, СТМ-30-50.СТМ-30-57), цифровой индикатор (для сигнализаторов СТМ-30.СТМ-30-07, СТМ-30-10.СТМ-30-13), подстроечные резисторы для корректировки нуля и чувствительности (для сигнализаторов для сигнализаторов СТМ-30-14, СТМ-30-15, СТМ-30-16, СТМ-30-50, СТМ-30-52, СТМ-30-54. СТМ-30-56).
ВД сигнализаторов с принудительной подачей пробы имеет щитовое исполнение, в него входят устройства пробоподготовки, штуцера для подачи пробы, газовой смеси, сжатого воздуха, штуцер сброса пробы, индикатор расхода.
Сигнализаторы имеют:
а) выходной сигнал постоянного тока от 4 до 20 мА по ГОСТ 26.011-80;
б) релейный выходной сигнал, клеммнные группы ПОРОГ 1, ПОРОГ2, ОТКАЗ ВД (для сигнализаторов СТМ-30. СТМ-30-07, СТМ-30-50. СТМ-30-57);
в) индикатор цифровой (только для сигнализаторов с цифровым индикатором).
Сигнализаторы представляют собой стационарные автоматические приборы
непрерывного действия.
Способ подачи пробы - диффузионный или принудительный, в зависимости от исполнения.
Сигнализаторы относятся к взрывозащищённому электрооборудованию группы II по ГОСТ Р 51330.0-99 и имеют маркировку взрывозащиты:
а) «[Ех1Ь]11С» - БСП сигнализаторов СТМ-30.СТМ-30-07, СТМ-30-50.СТМ-30-57;
б) «1ExibIICT6 Х» - БД сигнализаторов СТМ-30. СТМ-30-05, СТМ-30-10, СТМ-30-11, СТМ-30-13.СТМ-30-15, СТМ-30-50, СТМ-30-51, СТМ-30-53.СТМ-30-55, СТМ-30-57;
в) «1ExibdIICT6» - ВД сигнализаторов СТМ-30.СТМ-30-05, СТМ-30-11, СТМ-30-13, СТМ-30-15, СТМ-30-50, СТМ-30-51, СТМ-30-53.СТМ-30-55, СТМ-30-57;
г) «1ExibIICT3 Х» - БД сигнализаторов СТМ-30-06, СТМ-30-07, СТМ-30-12, СТМ-30-16, СТМ-30-52, СТМ-30-56;
д) «1ExibdIICT3» - ВД сигнализаторов СТМ-30-06, СТМ-30-07, СТМ-30-12, СТМ-30-16, СТМ-30-52, СТМ-30-56.
Внешний вид сигнализаторов и схемы пломбирования от несанкционированного доступа по исполнениям представлены на рисунках 1 и 2.

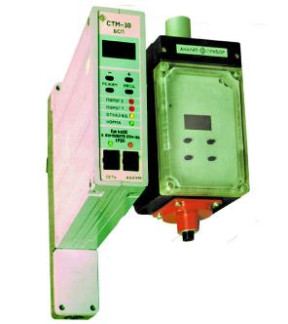

Рисунок 1а - Сигнализаторы СТМ-30...СТМ-30-03, СТМ-30-06
Рисунок 1в - Сигнализаторы СТМ-30-04, Рисунок 1г - Сигнализаторы СТМ-30-53, СТМ-30-05 СТМ-30-57
| Г % | 1Е х 1 b d IICT6X Jf £> Ш О | ||
| СТМ-30 | Лиллмтпмюог * | ||
Рисунок 1д - Сигнализаторы СТМ-30-10... СТМ-30-16 Рисунок 1- Сигнализаторы СТМ-30. Внешний вид
Рисунок 2а - БД сигнализаторов Рисунок 2б - БД сигнализаторов Рисунок 2в - БД сигнализа-СТМ-30, СТМ-30-01 СТМ-30-02, СТМ-30-03, СТМ-30-06 торов СТМ-30-07
АНА/1ИТ <> ПРИБОР
Опр
Рисунок 2г - БД сигнализаторов СТМ-30-50, СТМ-30-54
Рисунок 2е - ВД сигнализаторов СТМ-30-04, СТМ-30-05, СТМ-30-53, СТМ-30-57
Рисунок 2ж - ВД сигнализаторов Рисунок 2и - ВД сигнализаторов СТМ-30-02, СТМ-30-03, СТМ- СТМ-30-07 30-06, СТМ-30-51, СТМ-30-52,
СТМ-30-55, СТМ-30-56
Рисунок 2к - ВД сигнализаторов СТМ-30-11... СТМ-30-13, СТМ-30-15, СТС-30-16
Л
if
□
Рисунок 2л - БСП сигнализаторов СТМ-30...СТМ-30-07
Рисунок 2м - БСП сигнализаторов СТМ-30-50...СТМ-30-53
Рисунок 2н - БСП сигнализаторов СТМ-30-54...СТМ-30-57
Рисунок 2п - БД сигнализаторов СТМ-30-10... СТМ-30-16
Стрелками указаны места пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм.
Рисунок 2 - Сигнализаторы СТМ-30. Схема пломбирования от несанкционированного доступа
Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для преобразования выходных сигналов датчиков, пропорциональных содержанию определяемого компонента, выдачи световой сигнализации о превышении установленных пороговых значений определяемого компонента, выдачи световой сигнализации об отказе датчика, формирование управляющего воздействия для переключения «сухих» контактов реле для сигнализаторов СТМ-30.. СТМ-30-07, СТМ-30...СТМ-30-57.
Структура ПО представлена на рисунке 3.
Основные функции ПО:
а) обработка выходных сигналов датчиков (цифровой сигнал для СТМ-30...СТМ-30-07);
б) выдача световой сигнализации при превышении установленных пороговых значений определяемых компонентов и отказе датчика;
в) формирование управляющего воздействия для переключения «сухих» контактов реле (для сигнализаторов СТМ-30...СТМ-30-07, СТМ-30-50.. .СТМ-30-57);
г) формирование выходного сигнала постоянного тока.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2.
| Наименование блока | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора ПО |
| БСП сигнализаторов СТМ-30...СГМ-30-07 | stm-30_bsp | 1.01 | 175A | CRC-16 |
| БД сигнализаторов СТМ-30...СГМ-30-07 | stm-30 d(1.04) | 1.04 | E341 | CRC-16 |
| БД сигнализаторов СТМ-30-10...СТМ- 30-16 | dat_m | 6.0 | 7811 | CRC-16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» по МИ 3286-2009.
Диапазон измерений по поверочному компоненту, % НКПР. Поверочным компонентом является метан (CH4)
а) СТМ-30.. .СТМ-30-07, СТМ-30-10.. .СТМ-30-12, СТМ-30-14...СТМ-30-16, СТМ-30-50.СТМ-30-57, % НКПР
от 0 до 50 от 0 до 2,20
от 0 до 100 от 0 до 4,4
от 0 до 50 от 0 до 2,2
± 5,0 ± 0,2
б) СТМ-30-13, объемная доля, %
Диапазон показаний сигнализаторов,
а) по цифровому индикатору:
1) СТМ-30. СТМ-30-07, СТМ-10.СТМ-12, % НКПР
2) СТМ-30-13, объемная доля, %
б) по выходному сигналу постоянного тока:
1) СТМ-30. СТМ-30-07, СТМ-30-10. СТМ-12, % НКПР
2) СТМ-30-13, объемная доля, %
Пределы допускаемой основной абсолютной погрешности Ад, выходного сигнала сигнализаторов по поверочному компоненту:
а) СТМ-30. СТМ-30-07, СТМ-30-10. СТМ-30-12, СТМ-30-14. СТМ-30-16, СТМ-30-50.СТМ-30-57, % НКПР
б) СТМ-30-13, объемная доля, %
Предел допускаемой вариации выходного сигнала по поверочному компоненту, не более
0,5 А;
Д
Диапазон сигнальных концентраций сигнализаторов в условиях эксплуатации, % НКПР, для установленных при выпуске с производства значениях порогов сигнализации:
а) для сигнализаторов СТМ-30. СТМ-30-07, СТМ-30-50.СТМ-30-57, % НКПР
от 1,5 до 51,2
от 5 до 50 от 0,22 до 2,20
7
11
11
0,88
2,20
± 1,0 ± 0,04
б) для сигнализаторов СТМ-30-10. СТМ-30-12, СТМ-30-14. СТМ-30-16, % НКПР
в) для сигнализаторов СТМ-30-13, объемная доля, %
Значения порогов
а) для сигнализаторов СТМ-30. СТМ-30-07, СТМ-30-10. СТМ-30-12, СТМ-30-50.СТМ-30-57:
1) порог сигнализации ПОРОГ 1, % НКПР
2) порог сигнализации ПОРОГ2, % НКПР
г) для сигнализаторов СТМ-30-14. СТМ-30-16:
1) порог сигнализации ПОРОГ, % НКПР
д) для сигнализаторов СТМ-30-13
1) порог сигнализации ПОРОГ 1, объемная доля, %
2) порог сигнализации ПОРОГ2, объемная доля, %
Пределы допускаемой основной абсолютной погрешности срабатывания порогового устройства сигнализаторов:
а) СТМ-30. СТМ-30-07, СТМ-30-10. СТМ-30-12, СТМ-30-14. СТМ-30-16, СТМ-30-50.СТМ-30-57, % НКПР
б) СТМ-30-13, объемная доля, %
Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающей среды в рабочем диапазоне температур от номинального значения температуры (20 ± 5) °С, на каждые 10 °С
0,2 А
Д
Пределы допускаемой дополнительной абсолютной погрешности от изменения атмосферного давления в диапазоне от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.), на каждые 3,3 кПа (25 мм рт.ст.) от номинального значения давления (101,3 ± 4,0) кПа ((760 ± 30) мм рт.ст.)
Пределы допускаемой дополнительной абсолютной погрешности сигнализаторов с принудительной подачей контролируемой среды в диапазоне изменения давления в линии сжатого воздуха от 0,25 до 0,6 МПа от номинального значения давления (0,40 ± 0,04) МПа 0,3 Ад Время срабатывания сигнализации ПОРОГ1 и ПОРОГ2 или ПОРОГ при содержании поверочного компонента, в 1,6 раза превышающей пороговое значение, с, не более
Время прогрева сигнализаторов, мин, не более:
7
10
5
а) СТМ-30..СТМ-30-07, СТМ-30-50.. .СТМ-30-57
б) СТМ-30-10.. .СТМ-30-16 Время непрерывной работы сигнализаторов без технического обслуживания с применением внешних средств и без вмешательства оператора, ч,
не менее 4320
Сигнализаторы устойчивы к изменению относительной влажности анализируемой газовой среды до 95 % при температуре 35 °С.
Сигнализаторы устойчивы к воздействию вибрации частотой от 10 до 55 Гц и амплитудой не более 0,35 мм.
Электрическое питание сигнализаторов СТМ-30-10. СТМ-30-16 осуществляется от внешней искробезопасной цепи уровня «ib» с электрическими параметрами, соответствующими электрооборудованию подгруппы 11С с напряжением постоянного тока, В
от 10 до 24
Параметры электропитания от сети переменного однофазного тока сигнализаторов СТМ-30-50. СТМ-30-57:
220+22-33
а) напряжение, В
б) частота, Гц
50 ± 1
Параметры электропитания от сети переменного однофазного тока сигнализаторов СТМ-30. СТМ-30-07:
220+22-33 50 ± 2,5
24+2,4 24 -3,6
а) напряжение, В
б) частота, Гц
или от внешнего резервного источника постоянного тока с напряжением, В Потребляемая мощность, не более:
а) при питании от сети переменного тока сигнализаторами
СТМ-30..СТМ-30-07, СТМ-30-50. СТМ-30-57, В-А, не более 10
б) при питании от сети постоянного тока сигнализаторами
СТМ-30. СТМ-30-07, Вт, не более 10
в) при питании от внешней искробезопасной цепи с напряжением постоянного тока сигнализаторами СТМ-30-10. СТМ-30-16, Вт 2,5
Г абаритные размеры БСП (сигнализаторов СТМ-30. СТМ-30-07,
СТМ-30-50. СТМ-50-57) (длина, ширина, высота), мм, не более 303х56х232
Габаритные размеры БД и ВД не более указанных в таблице 3.
Масса БСП (сигнализаторов СТМ-30. СТМ-30-07,
СТМ-30-50. СТМ-50-57), кг, не более 1,9
Масса БД и ВД не более указанной в таблице 3.
| Условное наименование сигнализаторов | БД | ВД | ||
| Г абаритные размеры, мм | Масса, кг | Г абаритные размеры, мм | Масса, кг | |
| СТМ-30, СТМ-30-01 | 270х130х105 | 1,5 | - | - |
| СМТ-30-02, СТМ-30-03 | 264х100х105 | 2,0 | 130х65х205 | 1,0 |
| СТМ-30-04, СТМ-30-05 | 200х180х155 | 2,9 | 200х180х155 | 2,9 |
| СТМ-30-06, СТМ-30-07 | 266х100х205 | 2,4 | 130х65х205 | 1,0 |
| СТМ-30-50, СТМ-30-54 | 270х130х105 | 1,5 | - | - |
| СТМ-30-51, СТМ-30-55 | 264х100х105 | 2,0 | 130х65х205 | 1,0 |
| СТМ-30-52, СТМ-30-56 | 266х100х105 | 2,4 | 130х65х205 | 2,9 |
| СТМ-30-53, СТМ-30-57 | 200х180х155 | 2,9 | - | - |
| СТМ-30-10 | 180х60х155 | 1,5 | - | - |
| СТМ-10-11 | 65х70 | 0,8 | ||
| СТМ-10-12 | 1,0 | |||
| СТМ-10-13 | 0,8 | |||
| СТМ-10-14 | - | - | ||
| СТМ-10-15 | 65х70 | 0,8 | ||
| СТМ-10-16 | 1,0 | |||
Рабочие условия эксплуатации:
а) диапазон температуры окружающей среды
согласно таблицы 1 от 84 до 106,7 (от 630 до 800)
от 30 до 80 от 30 до 95
от 10 до 55 0,35
20 °
IP20
IP54
30000
10
10
б) диапазон атмосферного давления: кПа (мм рт. ст.)
в) диапазон относительной влажности окружающей среды при температуре 35 °С:
1) для БСП сигнализаторов
2) для остальных составных частей сигнализаторов, %
г) производственная вибрация для сигнализаторов:
1) в диапазоне частот, Гц
2) с амплитудой смещения, мм, не более
д) в помещениях со степенью загрязнения 3 по ГОСТ Р 52319-2005;
е) рабочее положение - вертикальное, угол наклона в любом направлении, не более
Степень защиты по ГОСТ 14254-96:
а) БСП
б) БД, ВД
Средняя наработка на отказ сигнализаторов в условиях эксплуатации, (при этом допускается замена ТХД или комплекта ЧЭ, выработавших свой ресурс), ч, не менее
Средний срок службы сигнализаторов в условиях эксплуатации, лет, не менее:
а) БСП
б) ВД при условии, что содержание в контролируемой среде агрессивных веществ не превышает ПДК согласно ГОСТ 12.1.005-88
в) ВД при содержании в контролируемой среде агрессивных веществ, превышающем ПДК согласно ГОСТ 12.1.005-88 при условии своевременной замены комплекта ЧЭ ТХД, в соответствии с их сроком службы, в зависимости от условий эксплуатации
По способу защиты персонала от поражения электрическим током по ГОСТ 12.2.007.0-75 сигнализаторы относятся к классу:
а) СТМ-30..СТМ-30-07, СТМ-30-50...СТМ-30-57 II
б) СТМ-30-10..СТМ-30-16 III Сигнализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008. Сигнализаторы относятся к оборудованию класса А по ГОСТ Р 51522-99.
Знак утверждения типа наносится на титульный лист (центр листа) руководства по эксплуатации типографским способом, а также на табличку, расположенную на БСП, БД методом фотохимпечати.
Комплект средства измерений
1 Сигнализатор СТМ-30 (согласно исполнению) - 1 шт.
2 Ведомость эксплуатационных документов (согласно исполнению) - 1 зкз.
3 Комплект эксплуатационных документов (согласно ведомости эксплуатационных документов), в составе:
а) Руководство по эксплуатации (согласно исполнению) - 1 экз.
б) Методика поверки - 1 экз.
в) Ведомость ЗИП (согласно исполнению) - 1 экз.
4 Комплект ЗИП (согласно ведомости ЗИП) - 1 шт.
Дополнительное оборудование (в том числе и ГСО-ПГС) может, поставляться по отдельному заказу.
осуществляется по документу «Сигнализаторы СТМ-30. Методика поверки». ИБЯЛ.424339.001МП, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 31 мая2012 г.
Основные средства поверки - ГСО-ПГС по ТУ 6-16-2956-92 (изм.5), в баллонах под давлением состава СН4-воздух (номера в Госреестре ГСО-ПГС 3905-87, 4272-87).
Методы измерений описаны в руководстве по эксплуатации «Сигнализаторы СТМ-30» ИБЯЛ.424339.001РЭ часть 1, ИБЯЛ.424339.001РЭ часть 2.
Нормативные документы, устанавливающие требования к сигнализаторам СТМ-30
ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 27540-87. Сигнализаторы горючих газов и паров термохимические. Общие технические условия.
ГОСТ Р 51330.0-99. Электрооборудование взрывозащищенное. Часть 0. Общие требования.
ГОСТ Р 51330.1-99. Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
ГОСТ Р 51330.10-99. Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь «i».
ГОСТ 14254-96. Степени зашиты, обеспечиваемые оболочками (Код IP).
ГОСТ Р 51522-99. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.
ГОСТ Р 52319-2005. Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
Выполнение работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 54843 |
| Поверителей | 227 |
| Актуальность данных | 23.10.2025 |
