Государственный реестр средств измерений

Комплексы измерительно-вычислительные объема газа СГ-ЭКР, 89044-23

89044-23
Комплексы измерительно-вычислительные объема газа СГ-ЭКР (далее - комплекс) предназначены для измерения объема и объемного расхода неагрессивного, сухого газа при рабочих и стандартных условиях (температура 293,15 К, давление 101,325 кПа), а также для измерения температуры, абсолютного давления и контроля технологических параметров (разности давлений, температуры при наличии преобразователей).
Карточка СИ
Номер в госреестре 89044-23
Наименование СИ Комплексы измерительно-вычислительные объема газа
Обозначение типа СИ СГ-ЭКР
Изготовитель Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас
Год регистрации 2023
Срок свидетельства 17.05.2028
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы измерительно-вычислительные объема газа СГ-ЭКР (далее - комплекс) предназначены для измерения объема и объемного расхода неагрессивного, сухого газа при рабочих и стандартных условиях (температура 293,15 К, давление 101,325 кПа), а также для измерения температуры, абсолютного давления и контроля технологических параметров (разности давлений, температуры при наличии преобразователей).

Описание

Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям, на основе измеренного счетчиком газа объема газа при рабочих условиях, а также температуры и давлении газа в трубопроводе, измеренных корректором объема газа ЭК270 и вычисленного или подстановочного значения коэффициента сжимаемости. Информация о рабочем объеме со счетчиков в корректор объема газа ЭК270 передается с помощью импульсного электрического сигнала.

Комплексы состоят из счетчика газа, корректора объема газа ЭК270 и коммутационных элементов. Опционально комплекс может включать преобразователь разности (перепада) давлений и дополнительный преобразователь температуры, входящие в состав корректора объема газа ЭК270, для контроля технологических параметров.

В комплексе используется корректор объема газа ЭК270 (регистрационный номер 88261-23 в Федеральном информационном фонде по обеспечению единства измерений (далее -ФИФОЕИ).

В зависимости от типа применяемого счетчика комплексы имеют два исполнения:

-    СГ-ЭКР-Т на базе турбинных счетчиков газа СГ (регистрационный номер 14124-14 в ФИФОЕИ);

-    СГ-ЭКР-Р на базе счетчиков газа ротационных РВГ (регистрационный номер 87075-22 в ФИФОЕИ), счетчиков газа ротационных RABO (регистрационный номер 54267-13 в ФИФОЕИ).

Корректор объема газа ЭК270 может быть смонтирован удаленно от счетчика. В случае установки корректора объема газа ЭК270 на стену (кронштейн) при заказе согласуется длина кабеля преобразователя температуры, импульсных трубок преобразователя давления и разности давлений, длина импульсного кабеля к датчикам импульсов.

Температура газа измеряется термопреобразователем сопротивления Pt500 (500П) по ГОСТ 6651-2009, входящим в состав корректора объема газа ЭК270 и установленным в потоке газа. Давление газа измеряется преобразователем давления, входящим в состав корректора объема газа ЭК270.

Комплексы обеспечивают выполнение следующих функций:

-    измерение объема газа при рабочих условиях, температуры и давления газа;

-    вычисление коэффициента сжимаемости по ГОСТ 30319.2-2015;

-    вычисление объема газа, приведенного к стандартным условиям;

-    обработку, отображение и хранение измеренной информации и настроечных параметров комплекса;

-    ведение архива потребления газа, нештатных ситуаций и изменения условнопостоянных величин;

-    передачу измеренной и рассчитанной информации по цифровым интерфейсам;

-    опционально измерение разности давлений и температуры для контроля технологических параметров.

Структура условного обозначения комплекса:

СГ-ЭКР-[1]-[2]-[3]/[4], где:

СГ-ЭКР - наименование комплекса;

[1]    - обозначение применяемого счетчика: турбинный - Т, ротационный - Р;

[2]    - верхний предел измерения абсолютного давления, МПа;

[3]    - максимальный измеряемый объемный расход газа при рабочих условиях, определяемый установленным в состав комплекса счетчиком газа согласно его описанию типа, м3/ч;

[4]    - максимальное допустимое рабочее избыточное давление счетчика газа, МПа.

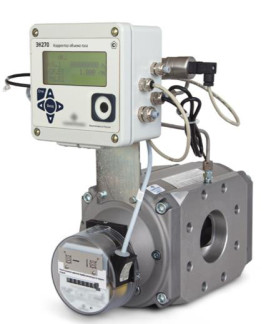

Общий вид основных исполнений комплексов представлен на рисунке 1.

Знак поверки наносится путем давления на пломбы:

-    на корректор объема газа ЭК270 путем пломбирования пластиковой крышки, закрывающей доступ к плате управления, клеммам подключения преобразователей давления и температуры, кнопке перевода в режим «Поверка», крышки импульсных входов с помощью проволоки и свинцовой (пластмассовой) пломбы и путем нанесения знака поверки на специальную мастику;

-    на счетчике газа путем пломбирования крышки счетного механизма счетчика с помощью проволоки и свинцовой (пластмассовой) пломбы;

-    в местах присоединения преобразователя температуры к корпусу счетчика с помощью проволоки и свинцовой (пластмассовой) пломбы (за исключением случаев удаленного монтажа);

-    в местах соединения импульсных линий преобразователя давления с помощью проволоки и свинцовой (пластмассовой) пломбы (за исключением случаев удаленного монтажа);

-    в месте присоединения датчика импульсов с помощью проволоки и свинцовой (пластмассовой) пломбы.

Пломбу поставщика газа наносят:

-    на ручку крана в открытом положении после выполнения монтажных работ;

-    на места присоединения преобразователей температуры и давления в комплексах, имеющих в своем составе счетчики газа без предусмотренного места отбора температуры и давления, а также при удаленном монтаже корректора объема газа ЭК270 после выполнения монтажных работ.

Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2, 3.

Заводской номер в виде арабских цифр наносится методом термопечати, металлографики и/или гравировки на шильдик, расположенный на крепежной пластине корректора объема газа ЭК270. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 4.

Программное обеспечение

Программное обеспечение (далее - ПО) комплексов является встроенным ПО корректора объема газа ЭК270 и разделено на метрологически значимую и метрологически незначимую части. Идентификационные данные метрологически значимой части приведены в таблице 1. ПО комплекса защищено многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных пользователь может вводить или изменять. Уровни доступа пользователей задают доступ к изменению данных по паролю через пользовательские интерфейсы. Для защиты параметров, подлежащих калибровке, используется калибровочный замок, который открывается нажатием кнопки на плате, защищаемой пломбой поверителя.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (VersM, ВерсМ)

1.00

Цифровой идентификатор ПО (ChkM, ТестМ)

55519

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра

Значение

Диапазон объемного расхода при рабочих условиях*, м3/ч:

-    исполнение СГ-ЭКР-Т

-    исполнение СГ-ЭКР-Р

от 5 до 4000 от 0,4 до 650,0

Диапазон измерений абсолютного давления**, МПа

от 0,08 до 7,5

Диапазон измерений температуры газа, °С:

от -23 до +60

Диапазон измерений температуры для контроля технологических параметров (дополнительный преобразователь температуры), °С

от -40 до +60

Наименование параметра

Значение

Диапазон измерений разности давлений, кПа

от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6,3; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40

Пределы допускаемой относительной погрешности при измерении объема газа при рабочих условиях, %:

-    исполнения СГ-ЭКР-Т, СГ-ЭКР-Р в диапазоне объемных расходов при рабочих условиях от Qмин до Qt

-    исполнения СГ-ЭКР-Т, СГ-ЭКР-Р в диапазоне объемных расходов при рабочих условиях от Qt до Qмакс включ.

-    исполнение СГ-ЭКР-Р со счетчиками исполнения «2У» в диапазоне объемных расходов при рабочих условиях от Qмин до Qмакс

±2,0

±1,0

±0,9

Пределы допускаемой относительной погрешности измерения абсолютного давления, %

±0,35

Пределы допускаемой относительной погрешности измерения температуры, %

±0,1

Пределы допускаемой относительной погрешности приведения объема газа к стандартным условиям с учетом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости, %

±0,37

Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, без учета погрешности определения исходных данных для вычисления коэффициента сжимаемости, %:

-    исполнения СГ-ЭКР-Т, СГ-ЭКР-Р в диапазоне объемных расходов при рабочих условиях от Qмин до Qt

-    исполнения СГ-ЭКР-Т, СГ-ЭКР-Р в диапазоне объемных расходов при рабочих условиях от Qt до Qмакс включ.

-    исполнение СГ-ЭКР-Р со счетчиками в исполнении «2У» в диапазоне объемных расходов при рабочих условиях от Qмин до Qмакс

±2,1

±1,1

±1,0

Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений разности давлений, %:

-    основной

-    дополнительной от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С

±0,1

±0,1

Пределы допускаемой абсолютной погрешности измерений температуры для контроля технологических параметров (дополнительный преобразователь температуры), °С

±1

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от +15 до +25 95

от 84,0 до 106,7

Наименование параметра

Значение

* Диапазон измерения объемного расхода комплекса при рабочих условиях определяется типоразмером

применяемого счетчика.

** Диапазон измерения абсолютного давления определяется диапазоном применяемого преобразователя

давления.

Примечание - Приняты следующие обозначения:

Q™ - минимальный объемный расход при рабочих условиях, м3/ч;

Qt - значение переходного объемного расхода при рабочих условиях, которое зависит от типа

счетчика, м3/ч;

Qijeko - максимальный объемный расход при рабочих условиях, м3/ч.

Таблица 3 - Основные технические характеристики

Наименование параметра

Значение

Измеряемая среда

Природный газ по ГОСТ 5542-2014 и ГОСТ 5542-2022, пропан, аргон, азот, воздух и другие неагрессивные сухие газы

Выходной импульсный сигнал:

-    максимальное напряжение, В

-    максимальный ток нагрузки, мА

-    максимальное число одновременно подключенных каналов, шт.

30

100

4

Интерфейс связи

RS-232/RS-485, оптический интерфейс по ГОСТ IEC 61107-2011

Параметры электрического питания:

-    напряжение постоянного тока (встроенное), В

-    напряжение постоянного тока (внешний источник), В

7,2 9 ±0,9

Условия эксплуатации:

-    температура окружающей среды*, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -40 до +60 95

от 84,0 до 106,7

Габаритные размеры исполнение СГ-ЭКР-Т, мм, не более:

-    ширина

-    высота

-    длина

от 240 до 455 от 475 до 595 от 240 до 450

Габаритные размеры исполнение СГ-ЭКР-Р, мм, не более:

-    ширина

-    высота

-    длина

от 240 до 300 от 445 до 507 от 305 до 513

Масса, кг, не более:

-    исполнение СГ-ЭКР-Т

-    исполнение СГ-ЭКР-Р

от 10,3 до 78,5 от 17 до 46

Средний срок службы, лет

12

Средняя наработка на отказ, ч

100000

Маркировка взрывозащиты

1 Ex ib IIB T4 Gb

* Определяется характеристиками средств измерений, входящих в состав комплекса. Конкретное значение приводится в паспорте на комплекс.

Знак утверждения типа

наносится на шильдик, расположенный на крепежной пластине корректора объема газа ЭК270, методом термопечати, металлографики и/или гравировки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплекс измерительно-вычислительный объема газа СГ-ЭКР

-

1

Руководство по эксплуатации*

УРГП.407369.003 РЭ

1

Паспорт*

УРГП.407369.003 ПС

1

Комплект монтажных частей

-

1**

* В бумажной и/или электронной форме. ** Поставляется по заказу.

Сведения о методах измерений

приведены в п. 3 руководства по эксплуатации УРГП.407369.003 РЭ.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па»;

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1105 Па»;

УРГП.407369.003 ТУ Комплексы измерительно-вычислительные объема газа СГ-ЭКР. Технические условия.
