| Номер в госреестре | 98267-26 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | WZPK2 |
| Изготовитель | Anhui Xiangheng Instrument Co., Ltd. |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления WZPK2 (далее - терморезисторы) предназначены для измерений температуры различных сред.
Принцип действия терморезисторов основан на зависимости изменения электрического сопротивления чувствительного элемента (далее - ЧЭ) термопреобразователя от изменения температуры.
Конструктивно терморезисторы состоят из двух чувствительных элементов, состоящих из платиновой проволоки, помещенных в тонкостенную металлическую трубку с минеральной изоляцией внутренних выводов и защитного корпуса. Терморезисторы имеют неподвижное резьбовое соединение. Схема соединения внутренних проводов: 3-х проводная.
К терморезисторам данного типа относятся термопреобразователи сопротивления WZPK2-246 с серийными №№ ТЕ020823А, ТЕ020823В, ТЕ020823С, ТЕ-020812 и термопреобразователи сопротивления WZPK2-243 с серийными №№ ТЕ020820, ТЕ020807, ТЕ020808, ТЕ020809, ТЕ020815, ТЕ020819, ТЕ020821, ТЕ020822, отличающиеся диаметром погружной части.
Серийный номер нанесен на маркировочную табличку методом гравировки в виде буквенно-цифрового кода.
Общий вид терморезисторов с указанием нанесения знака утверждения типа, места нанесения серийного номера представлены на рисунках 1 и 2. Нанесение знака поверки на терморезисторы не предусмотрено. Пломбирование мест настройки (регулировки) терморезисторов не предусмотрено.

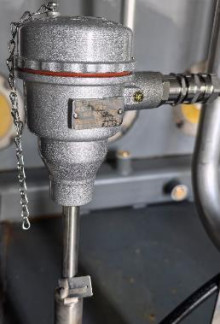

Место нанесения серийного номера
Место нанесения знака утверждения типа

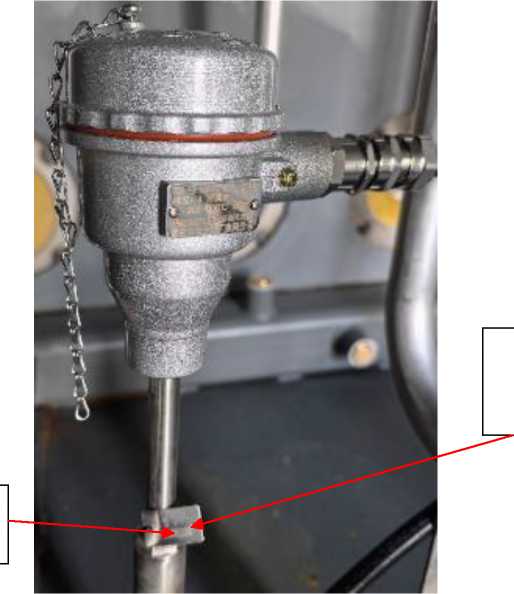

Рисунок 1 - Общий вид терморезисторов WZPK2-246 с указанием места нанесения серийного номера и места нанесения знака утверждения типа
Место нанесения серийного номера
Место нанесения знака утверждения типа

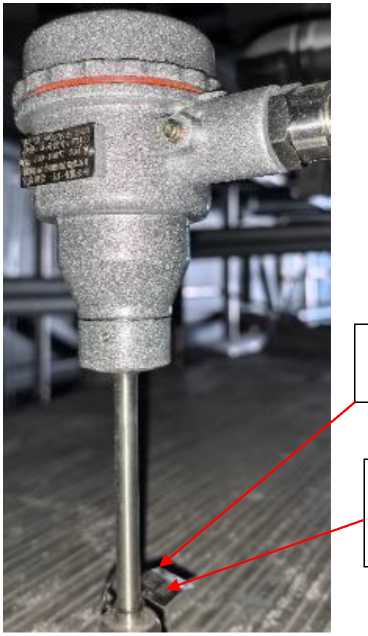

Рисунок 2 - Общий вид терморезисторов WZPK2-243 с указанием места нанесения серийного номера и места нанесения знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С, | от -200 до +100 |
| Температурный коэффициент а, °С-1 | 0,00385 |
| Условное обозначение номинальной статистической характеристики преобразования (НСХ) | Pt100 |
| Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте (допуск) для условного класса допуска А, °C | ± (0,15 + 0,002 • |t|) |
| П р и м е ч а н и е - t - измеренное значение температуры, °С | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры корпуса (высотахширина), мм, не более | 150x143 |
| Габаритные размеры погружной части (длинахдиаметр), мм, не более: - WZPK2-246 - WZPK2-243 | 200x6 200x3 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -70 до +50 до 80 |
| Электрическое сопротивление изоляции, МОм, не менее | 100 |
| Маркировка взрывозащиты | 1Ex d IIB T4 Gb |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку терморезистора любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователи сопротивления | WZPK2 | 12 шт. |
| Паспорт | - | 12 экз. |
приведены в разделе «Устройство и принцип действия» документа «Термопреобразователь сопротивления WZPK2. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры».
