| Номер в госреестре | 98900-26 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ЛОГИКА 8944 |
| Изготовитель | Общество с ограниченной ответственностью «Универсальный Метрологический Центр» |
| Год регистрации | 2026 |
| Срок свидетельства | 09.07.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ЛОГИКА 8944 предназначены для измерения количества теплоты (тепловой энергии), расхода, объема, массы, температуры и давления теплоносителя (воды) в системах тепло- и водоснабжения, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.
Принцип действия теплосчетчиков состоит в измерении параметров теплоносителя, транспортируемого по трубопроводам, передаче измеренных значений в виде электрических сигналов в тепловычислитель с последующим их преобразованием в значения физических величин и выполнением вычислений в соответствии с уравнениями измерений.
В составе теплосчетчиков используются в любом сочетании первичные преобразователи, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в Федеральном информационном фонде по обеспечению единства измерений). В качестве комплексного компонента теплосчетчиков используется тепловычислитель СПТ940 (72098-18) или СПТ941.20 (29824-14) или СПТ944 (64199-16).
Теплосчетчики различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав теплосчетчика и значения метрологических характеристик определяются заказом и приводятся в паспорте.
Таблица 1 - Первичные преобразователи в составе теплосчетчиков
| Преобразователи расхода | ||
| ПРЭМ (76327-19) ВЗЛЕТ ЭР мод. Лайт М (52856-13) ВЗЛЕТ ЭР Лайт М (85267-22) ВЗЛЕТ Лайт ХХХ Х (95007-25) МастерФлоу (31001-12) МастерФлоу (73383-18) ЭМИР-ПРАМЕР-550 (27104-08 ) РМ-5 (20699-11) ПИТЕРФЛОУ (66324-16) Питерфлоу Т (83188-21) ЛГК410 (69536-17) ЭСКО-Р (72089-18) ВИРС-М (84820-22) КАРАТ-551М (73759-19) | US800 (21142-11) ULTRAHEAT-T150/2WR7 (51439-12) СУР-97 (16860-07) РУС-1 (24105-11) ВЗЛЕТ МР (28363-14) УРСВ ВЗЛЕТ МР (84382-22) ВИРС-У (90171-23) ВЭПС-Р (61872-15)) ВПС (78168-20) Метран 300ПР (16098-09) OPTIFLUX (70495-18) УРМ (90760-23) КАРАТ-523 (94201-24) ВСТ (51794-12) | ВСТН (61402-15) ВСТН (61401-15) МВС (86314-22) ТВС (83003-21) Декаст (88674-23) Пульсар (74995-19) Пульсар (75446-19) Пульсар (77346-20) НОРМА СВКМ, НОРМА СВКС (80029-20) НОРМА СТВ (80674-20) Экомера-Ф (71840-18) - - |
таблицы 1
| Преобразователи температуры и разности температур | ||
| ТЭМ-100 (40592-09) ТПТ-1,-19 (46155-10) ТПТ-15 (39144-08 ) ТСП-Н (38959-17) | ТС-Б (72995-20) ТЭМ-110 (40593-09) КТПТР-01,-06,-07,-08 (46156-10) КТПТР-05 (39145-08) | КТСП-Н (38878-17) КТС-Б (43096-20) ТСП, ТСП-К (65539-16) |
| Преобразователи давления | ||
| Метран 75 (8186-11) Метран 150 (32854-13) МИДА-13П (17636-17) | МИДА-15 (50730-17) ЭМИС-БАР (72888-18) СДВ (28313-11) | КОРУНД (47336-16) ОВЕН ПД100И (56246-14) |
Общий вид составных частей теплосчетчиков приведен на рисунках 1 - 4.
СПТ940 СПТ941.20 СПТ944
ПРЭМ
ВЗЛЕТ ЭР, Лайт ХХХ Х

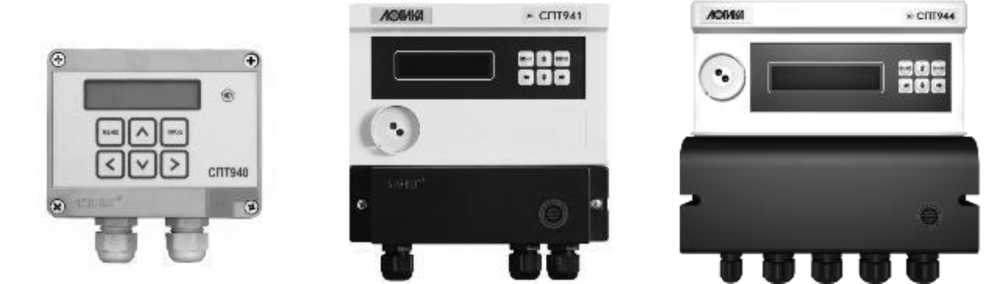

Рисунок 1 - Тепловычислители
МастерФлоу
ЭМИР-ПРАМЕР-550 РМ-5
ПИТЕРФЛОУ
Питерфлоу Т
ЛГК410
Рисунок 2 - Преобразователи расхода
ЭСКО-Р
ВИРС-М
КАРАТ-551М US-800
ULTRAHEAT-T150 СУР-97 РУС-1
ВЭПС-Р ВПС Метран-300ПР
ВЗЛЕТ МР, ВИРС-У
УРСВ ВЗЛЕТ МР
УРМ OPTIFLUX
ВСТН МВС

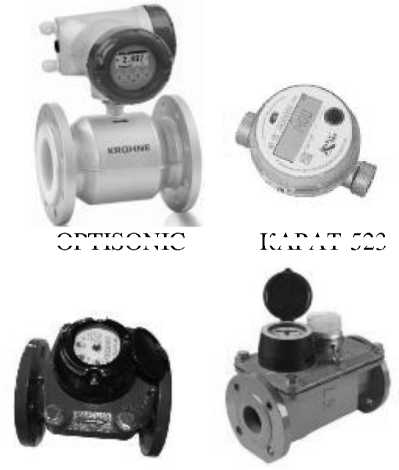

OPTISONIC
КАРАТ-523
Декаст
ВСТ
Пульсар
(77346-19)
ТВС
Пульсар (74995-19)
Пульсар НОРМА СВКМ
(75446-19)
Рисунок 2 - Преобразователи расхода (продолжение)
НОРМА СВКС
НОРМА СТВ
Рисунок 2 - Преобразователи расхода (продолжение)
Экомера-Ф
Метран-75
Метран-150
МИДА-15
ЭМИС-БАР МИДА-13П
КОРУНД
сдв
ОВЕН ПД100И
ТЭМ-110
(ТЭМ-100)
Рисунок 3 - Преобразователи давления
ТСП-Н КТС-Б ТСП-К
(ТСП-Н) (ТС-Б) (ТСП)
КТПТР-01,-06,-07,-08 КТПТР -05
(ТПТ-1, -19) (ТПТ-15)
Рисунок 4 - Преобразователи температуры
Обозначение, код модификации и заводской номер, однозначно идентифицирующий каждый экземпляр теплосчетчика, а также обозначения, коды модификаций и заводские номера составных частей приводятся в паспорте теплосчетчика.
Программное обеспечение (ПО) теплосчетчиков встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в тепловычислителе и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения теплосчетчиков приведены в таблице 2. Значения цифровых идентификаторов (контрольных сумм) ПО приводятся в описаниях типа тепловычислителей.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование | _ |
| Номер версии | 1.0.х.х.хх и выше* |
| * х может принимать значения от 0 до 9 | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода, м3/ч | от 2,540-3 до 105 |
| Диапазон измерений массового расхода, т/ч | от 2,540-3 до 105 |
| Диапазон измерений объема, м3 | от 10-4 до 9-108 |
| Диапазон измерений массы, т | от 10-4 до 9-108 |
| Диапазон измерений температуры, °C | от -50 до +150 |
| Диапазон измерений разности температур, °C | от 3 до 145 |
| Диапазон измерений давления, МПа | от 0 до 2,5 |
| Диапазон измерений количества теплоты, ГДж | от 3М0-6 до 9-108 |
| Пределы допускаемой относительной погрешности при измерении количества теплоты в закрытой системе, % - для теплосчетчиков класса 1: при Dg<250 при Dg>250 - для теплосчетчиков класса 2: при Dg<150 при Dg>150 | ±[2+12/(t1-t2)+0,01-DG] ±[4,5+12/(t1-t2)] ±[3+12/(t1-t2)+0,02<DG] ±[6+12/(t1-t2)] |
| Пределы допускаемой относительной погрешности при измерении количества теплоты в открытой системе, % - для теплосчетчиков класса 1: при Dg<250 при Dg>250 - для теплосчетчиков класса 2: при Dg<150 при Dg>150 | ±(1,5+0,01-DG)/(1-a-p) ±4/(1-a-p) ±(3+0,02-DG)/(1-a-p) ±6/(1-а-в) |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении расхода, объема и массы, % - для теплосчетчиков класса 1: при Dg<250 при Dg>250 - для теплосчетчиков класса 2: при Dg<150 при Dg>150 | ±(1+0,01-Dg) ±3,5% ±(2+0,02-Dg) ±5,0% |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С - для теплосчетчиков классов 1 и 2 | ±(0,25+0,002-|t|) |
| Пределы допускаемой относительной погрешности при измерении разности температур, % - для теплосчетчиков классов 1 и 2 | ±[0,2+9/(t1-t2)], ±[0,5+9/(t1-t2)] |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, % - для теплосчетчиков классов 1 и 2 | ±0,8 |
| Пределы допускаемой относительной погрешности часов, % - для теплосчетчиков классов 1 и 2 | ±0,01 |
| Примечание. а=М2/М1; М1 - масса [т] теплоносителя, прошедшего по подающему трубопроводу, М2 - по обратному трубопроводу; 0<а<1. e=t2/t1; t1 - температура [°С] теплоносителя в подающем трубопроводе, t2 - в обратном трубопроводе. Dg=Gb/G; Gb - верхний предел измерений расхода, G - текущее значение расхода [м3/ч]. | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от 5 до 50 80 при 35 °С и более низких температурах от 84 до 106,7 |
| Электропитание, В | переменный ток: ( 220122 ) В, (50±1) Гц постоянный ток: от 12 до 24 В |
| Габаритные размеры и масса | приведены в описаниях типа составных частей |
| Средняя наработка на отказ, ч | 35000 |
| Средний срок службы, лет | 12 |
наносится на титульный лист эксплуатационных документов типографским способом.
Таблица 5 - Состав теплосчетчика ЛОГИКА 8944
| Наименование | Количество |
| Тепловычислитель | 1 шт. |
| Преобразователи расхода | от 1 до 6 шт. |
| Преобразователи давления | от 0 до 6 шт. |
| Преобразователи температуры | от 0 до 6 шт. |
| Руководство по эксплуатации РАЖГ.421431.047 РЭ | 1 экз. |
| Паспорт РАЖГ.421431.047 ПС | 1 экз. |
| Методика поверки | 1 экз. |
| Эксплуатационная документация составных частей | 1 к-т. |
приведены в документе РАЖГ.421431.047 РЭ «Теплосчетчики ЛОГИКА 8944. Руководство по эксплуатации», раздел 5 «Использование по назначению».
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;
РАЖГ.421431.047 ТУ Теплосчетчики ЛОГИКА 8944. Технические условия.
