| Номер в госреестре | 98899-26 |
| Наименование СИ | Стенд роликовый |
| Обозначение типа СИ | ECDM 48L-4WD |
| Изготовитель | Компания «MAHA-AIP GmbH & Co. KG.» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенд роликовый ECDM 48L-4WD (далее - стенд) предназначен для измерений тангенциальной составляющей силы, прикладываемой к поверхности беговых роликов, частоты вращения роликов и количества импульсов.
В основу работы стенда положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют четыре опорных беговых ролика, на которые устанавливаются колеса обеих осей автомобиля. Каждая пара (для передней/задней оси автомобиля) опорных беговых роликов приводится во вращение от асинхронного электродвигателя или колес автотранспортного средства и имитирует его движение с заданной оператором скоростью.
Электродвигатели при помощи преобразователя частоты индивидуально переключаются на моторный («приводной») или генераторный («тормозящий») режим. Промежуточный контур постоянного тока обеспечивает обмен энергией между «приводным» и «тормозящим» электродвигателем. Избыточная энергия возвращается в сеть.
Измерения тангенциальной составляющей силы, прикладываемой к поверхности беговых роликов, производится с помощью двух тензорезистивных датчиков силы, закреплённых на раме стенда, а частоты вращения и количества импульсов - с помощью двух датчиков оборотов (инкрементальных энкодеров), установленных на валах электромотора и блока измерений частоты.
Полученные результаты измерений передаются в операционный блок для отображения и хранения.
К стенду данного типа относится стенд с серийным номером 00489P.
Конструктивно стенд выполнен из следующих основных агрегатов и узлов:
- стального каркаса с роликами;
- силового электрошкафа;
- электрошкафа управления;
- блока измерений частоты;
- калибровочного устройства (калибровочный рычаг и калибровочные веса);
- операционного блока (компьютер роликов, внешний терминал управления, контрольная панель, пульт оператора).
Стенд обеспечивает передачу данных посредством AK-протокола по цифровым интерфейсам RS-232 и Ethernet (TCP/IP).
Стенд позволяет регулировать расстояние между передними и задними роликовыми устройствами для испытаний различных типов автомобилей с различными межосевыми расстояниями.
Серийный номер стенда, идентифицирующий экземпляр средства измерений, состоящий из арабских цифр и буквы латинского алфавита, наносится на маркировочную табличку методом печати, которая размещается на входе в бокс, в котором установлен стальной каркас с роликами.
Нанесение знака поверки на стенд не предусмотрено.
Пломбирование стенда не предусмотрено.
Общий вид стенда с указанием мест нанесения серийного номера, знака утверждения типа приведены на рисунках 1 - 2.

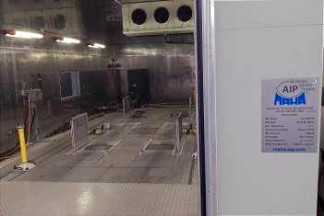

Рисунок 1 - Общий вид стенда с указанием места нанесения серийного номера и знака утверждения типа
Рисунок 2 - Общий вид стенда (силового электрошкафа, электрошкафа управления, блока измерений частоты)
Программное обеспечение (далее - ПО) стенда DynoServer ECD разработано специально для стендов роликовых ECDM 48L-4WD, и служит для управления их функциональными возможностями, а также для отображения результатов измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические характеристики стенда нормированы с учетом влияния ПО.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DynoServer ECD |
| Номер версии (идентификационный номер) ПО | 2.05.000 R34.0_beta |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений тангенциальной составляющей силы, прикладываемой к поверхности беговых роликов, Н | от -5600 до 5600 |
| Пределы допускаемой погрешности измерений тангенциальной составляющей силы, прикладываемой к поверхности беговых роликов %: относительной, в поддиапазоне от -5600 до -1700 Н включ. приведенной, в поддиапазоне св. -1700 до 1700 Н включ. относительной в поддиапазоне св. 1700 до 5600 Н включ. | ±1 ±1 ±1 |
| Диапазон измерений частоты вращения роликов, об/мин | от 20 до 870 |
| Пределы допускаемой относительной погрешности измерений частоты вращения роликов, % | ±0,5 |
| Диапазон измерений количества импульсов, имп | от 0 до 18500000 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов, имп | ±15000 |
| Примечание - Нормирующим значением для приведенной погрешности является абсолютное значение максимального значения поддиапазона измерений. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диаметр роликов, мм | 1219,5 |
| Количество импульсов на один оборот ролика, имп | 5000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 342 до 418 от 49 до 51 |
| Потребляемая мощность, кВ^А, не более | 200 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - стального каркаса с роликами - силового электрошкафа - электрошкафа управления | 9660х1400х1600 2200x2400x600 1800x2200x600 |
| Масса, кг, не более | 8000 |
| Условия эксплуатации: - температура окружающей среды стального каркаса с роликами, C - температура окружающей среды остальной части стенда, C - относительная влажность при +25 C, без конденсата, %, не более | от -13 до +35 от +15 до +35 95 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 30000 |
наносится на маркировочную табличку методом печати, которая размещается на входе в бокс, в котором установлен стальной каркас с роликами и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд роликовый | ECDM 48L-4WD | 1 шт. |
| Руководство по эксплуатации | DOK00489PTH-EN1 | 1 экз. |
приведены в разделе 3 «Техническое описание» руководства по эксплуатации DOK00489PTH-EN1.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
