| Номер в госреестре | 98275-26 |
| Наименование СИ | Газоанализаторы стационарные |
| Обозначение типа СИ | ISD3000 |
| Изготовитель | «Chongqing Aurumsense Security Instrument System Co., LTD.». |
| Год регистрации | 2026 |
| Срок свидетельства | 16.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы стационарные ISD3000 (далее - газоанализаторы) предназначены для измерений объемной доли горючих газов, водорода, кислорода, оксида углерода, вредных веществ в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.
Принцип действия газоанализаторов определяется типом используемого сенсора:
- с термокаталитическим сенсором - термокаталитический - основан на тепловых эффектах протекающих химических реакций;
- с электрохимическим сенсором - электрохимический - основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии определяемого газа;
- с фотоионизационным сенсором - фотоионизационный - основан на ионизации молекул органических и неорганических веществ фотонами высокой энергии.
Сенсоры имеют встроенную флэш-память, в которой хранятся настроечные параметры, которые при подключении к газоанализатору автоматически считываются микропроцессором.
Корпус газоанализаторов изготавливается из алюминиевого сплава или нержавеющей стали.
Газоанализаторы являются стационарными одноканальными приборами непрерывного действия, выполняющими следующие функции:
- непрерывное измерение и цифровая индикация содержания контролируемого газа;
- сигнализация с помощью звуковых, световых и сигнальных индикаторов при достижении аварийного значения содержания газа;
- выдача унифицированного токового сигнала от 4 до 20 мА;
- выдача цифровых сигналов по протоколу HART;
- замыкание и размыкание контактов реле при достижении порогов срабатывания сигнализации;
- дистанционное управление настройками газоанализатора с помощью пульта дистанционного управления (ДУ).
Способ отбора пробы - диффузионный.
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемого компонента, химическую формулу и единицы измерений;
- установленных значений порогов срабатывания сигнализации;
- состояния беспроводной связи.
Питание газоанализаторов осуществляется от источника напряжения постоянного тока номинальным напряжением 24 В в диапазоне от 18 до 30 В.

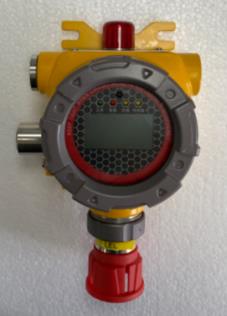

Общий вид газоанализаторов приведен на рисунке 1.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер газоанализаторов наносится на шильд (рисунок 2), закрепленный на корпусе газоанализаторов в месте, указанном на рисунке 1, и имеет буквенно-цифровой формат. Способ нанесения маркировки - лазерная гравировка.

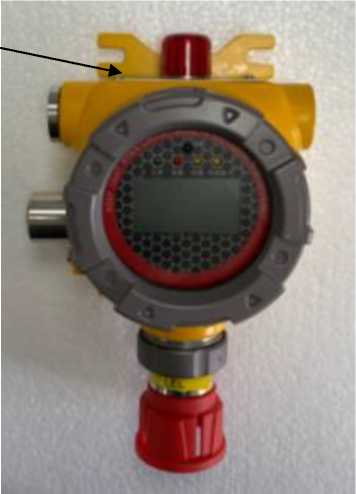

Место крепления шильда
Рисунок 1 - Общий вид газоанализаторов стационарных ISD3000
1SD3OOO
Место нанесения заводского номера
Определяемый компонент
Пороги срабагынлния
Диапазон измерений
Заводской номер
Технические параметры 24VDC.
4~20mA+HART Дата изготовления
I смпсратура окружающего воздуха oi -40 до +70
Основные нарамс1ры
Взрывозашишенидя маркировка: Ex db I1C Тб Gb. Ex lb ПК' TKOU Ob Aurumscuse Security System Со 023-628751 90
Адрес No I Liming Hoad, Longxing I own. Yubei District, Chongqing, 40113/, China
Рисунок 2 - Шильд
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО) и имеют защиту ПО от преднамеренных или непреднамеренных изменений. ПО предназначено для отображения результатов измерения содержания определяемого компонента и состояния газоанализатора, для изменения конфигурации и калибровки газоанализатора.
Уровень защиты встроенного ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ISD3000 |
| Номер версии (идентификационный номер) ПО, не ниже | 4.1 |
| Цифровой идентификатор ПО | 6b0a393d851b9c3508ff9f2bbb1f6eea |
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 6, показатели надежности - в таблице 7.
Таблица 2 - Метрологические характеристики газоанализаторов с термокаталитическим
сенсором
| Определяемый компонент | Диапазон измерений объемной доли (довзрывоопасной концентрации) определяемого компонента | Пределы допускаемой основной приведенной1) погрешности, % | Время установления показаний Т0,9, с, не более |
| Метан СН4 | от 0 до 2,2 % (от 0 до 50 % НКПР) | ±6 | 30 |
| Этан C2H6 | от 0 до 1,2 % (от 0 до 50 % НКПР) | ±6 | 30 |
| Пропан C3H8 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±6 | 30 |
| н-бутан П-С4Н10 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±6 | 30 |
| 2-метилпропан (изобутан) i-C4Hio | от 0 до 0,65 % (от 0 до 50 % НКПР) | ±6 | 30 |
| 1) Приведенная погрешность нормирована к верхнему пределу диапазона измерений. | |||
Таблица 3 - Метрологические характеристики газоанализаторов с электрохимическим сенсором
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной приведенной1) погрешности, % | Время установления показаний Т0,9, с, не более |
| Кислород O2 | от 0 до 25 % | ±3 | 30 |
| Оксид углерода CO | от 0 до 1000 млн-1 | ±5 | 25 |
| Сероводород H2S | от 0 до 100 млн-1 | ±8 | 30 |
| Водород H2 | от 0 до 1000 млн-1 | ±5 | 50 |
| Аммиак NH3 | от 0 до 1000 млн-1 | ±5 | 60 |
| Диоксид серы SO2 | от 0 до 100 млн-1 | ±8 | 40 |
| 1) Приведенная погрешность нормирована к верхнему пределу диапазона измерений. | |||
Таблица 4 - Метрологические характеристики газоанализаторов с фотоионизационным сенсором
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной приведенной1) погрешности, % | Время установления показаний То,9, с, не более |
| Бензол СбНб | от 0 до 10 млн-1 | ±15 | 30 |
| Метилбензол (толуол) C7H8 | от 0 до 10 млн-1 | ±15 | 30 |
| Этилбензол C8H10 | от 0 до 10 млн-1 | ±15 | 30 |
| 1) Приведенная погрешность нормирована к верхнему пределу диапазона измерений. | |||
Таблица 5 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -40 °С до +15 °С включ. и св. +25 °С до +70 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности | ±0,2 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 3 |
| Габаритные размеры (ДхШхВ), мм, не более | 148x97x226 |
| Масса, кг, не более: - в корпусе из алюминиевого сплава - в корпусе из нержавеющей стали | 1,65 3,8 |
| Напряжение питания, В | от 18 до 30 |
| Условия эксплуатации газоанализаторов: - температура окружающего воздуха, °С - относительная влажность (без образования конденсата), % - атмосферное давление, кПа | от -40 до +70 от 10 до 95 от 84 до 117 |
| Маркировка взрывозащиты: - для газоанализаторов горючих газов - для газоанализаторов токсичных газов | 1Ex db IIC T6 Gb/Ex tb IIIC T80°C Db 1Ex db ib IIC T6 Gb/Ex tb ib IIIC T80°C Db |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP66 |
Таблица 7 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации и технического паспорта типографским способом и на шильд газоанализатора методом лазерной гравировки.
Комплектность поставки газоанализаторов приведена в таблице 8.
Таблица 8 - Комплект поставки газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор стационарный | ISD3000 | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Технический паспорт | _ | 1 экз. |
| Пульт ДУ1) | _ | 1 шт. |
| Монтажный кронштейн | _ | 1 компл. |
| 1) Поставляется 1 шт. на партию. | ||
приведены в разделе 4 «Использование по назначению» документа «Газоанализаторы стационарные ISD3000. Руководство по эксплуатации».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;
ГОСТ IEC 60079-29-1-2013 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов»;
Стандарт предприятия Q/JXMS 008-2024 фирмы «Chongqing Aurumsense Security Instrument System Co., LTD.», Китай.
