| Номер в госреестре | 98271-26 |
| Наименование СИ | Источники питания постоянного тока двухквадрантные |
| Обозначение типа СИ | АКИП-1504 |
| Изготовитель | Hunan Next Generation Instrumental Т&С Tech. Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 16.04.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока двухквадрантные АКИП-1504 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного тока.
Источники питания выполнены в металлическом корпусе настольного исполнения, допускающем монтаж в приборную стойку. На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, отверстия для вентиляции. На задней панели расположены выходные клеммы для подключения нагрузки, клеммы для подключения напряжения питания, цифровые и аналоговый интерфейсы дистанционного управления.
Принцип действия источников в режиме источника питания основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе источника с помощью цифро-аналогового преобразования под управлением микропроцессора. По принципу действия источники относятся к импульсным источникам питания.
Принцип действия источников в режиме электронной нагрузки основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе источника и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на сенсорном ЖК-дисплее.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях: АКИП-1504/1, АКИП-1504/2, АКИП-1504/3.
Модификации отличаются различными значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников.
Общий вид источников представлен на рисунках 1 и 2. Место нанесения заводского номера и места пломбирования от несанкционированного доступа представлены на рисунке 3. Места нанесения знака поверки представлены на рисунках 4 и 5.

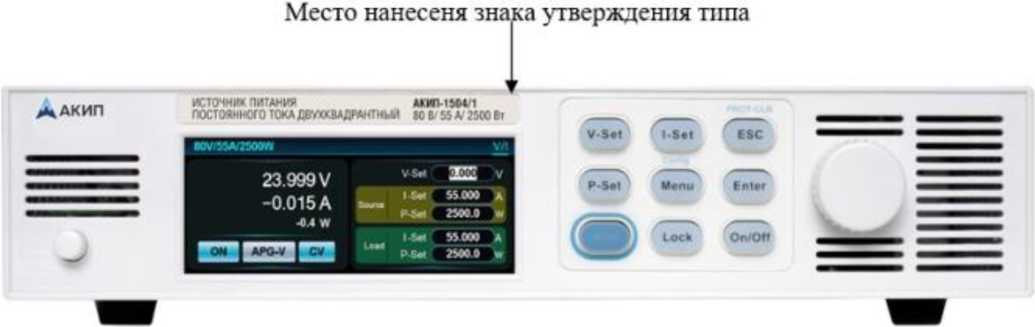

Рисунок 1 - Общий вид типа источников АКИП-1504/1

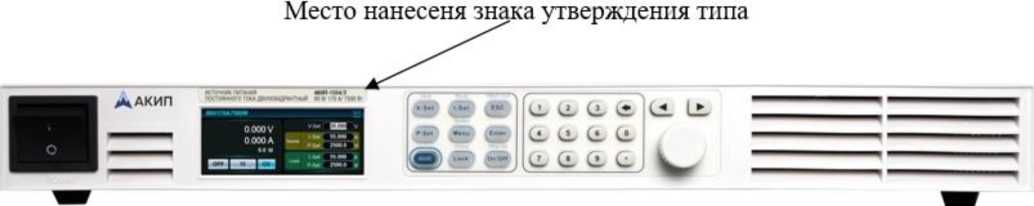

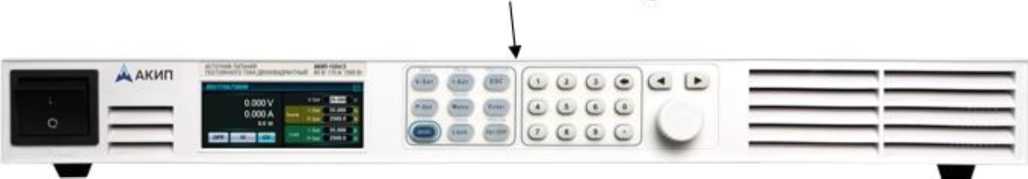

Рисунок 2 - Общий вид источников АКИП-1504/2 и АКИП-1504/3

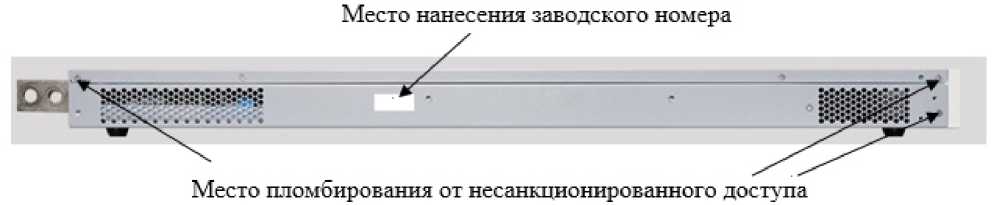

Рисунок 3 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа источников АКИП-1504/1, АКИП-1504/2, АКИП-1504/3
жакип
•0V'55AT2500W
23.999 V
-0.015 А
4.4 W
источник ПИТАНИЯ
АХК1 1504/1
| I-SH | 55 ОСО | 'А |
| P-S* | 25000 | W |
I SM И ООО ₽-S« 2500.0
ПОСТОЙНОГО ТОКА ДВУХКМДРАМТНЫИ 80 В/55 Л/2500 Вт

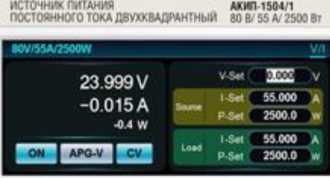

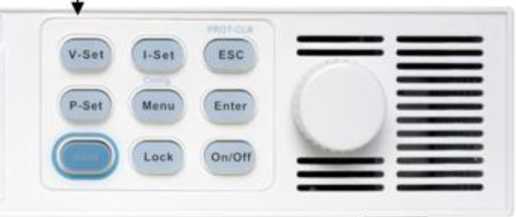

Рисунок 4 - Место нанесения знака поверки источников АКИП-1504/1
Место нанесеня знака поверки
Рисунок 5 - Место нанесения знака поверки источников АКИП-1504/2, АКИП-1504/3
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО), не ниже | V1.01 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон воспроизведения / измерений / установки напряжения постоянного тока, В | от 0 до 80 |
| Диапазон воспроизведения / измерений / установки силы постоянного тока (двухполярный), А: АКИП-1504/1 АКИП-1504/2 АКИП-1504/3 | от 0,001 до 55 от 0,01 до 110 от 0,01 до 170 |
| Максимальная выходная мощность, Вт: АКИП-1504/1 АКИП-1504/2 АКИП-1504/3 | 2500 5000 7500 |
| В режиме источника питания | |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | ±(0,0002 • иуст+0,0002 • ипред) |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А | ±(0,001-1усг+0,001-!прец) |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,0002 • иизм+0,0002 • ипред) |
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А | ±(0,001<1изм+0,001<1пред) |
| Нестабильность выходного напряжения при изменении силы тока нагрузки, В | ±(0,0001 • иуст+0,0001 • ипред) |
| Нестабильность силы тока при изменении напряжения на нагрузке, А | ±(0,0005-1ИЗМ+0,0005-1пред) |
| Пределы дополнительной допускаемой абсолютной погрешности воспроизведения и измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на каждый 1 °С, В | ±(3-10-5) |
| Пределы дополнительной допускаемой абсолютной погрешности воспроизведения и измерений силы тока, вызванной изменением температуры окружающей среды на каждый 1 °С, А | ±(5-10-5) |
| В режиме электронной нагрузки | |
| Пределы допускаемой основной абсолютной погрешности установки напряжения постоянного тока, В | ±(0,0002 • иуст+0,0002 • ипред) |
| Пределы допускаемой основной абсолютной погрешности установки силы постоянного тока, А | ±(0,001- 1уст+0,001<1пред) |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,0002 • иизм+0,0002 • ипред) |
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А | ±(0,001-1ИЗМ+0,001-1пред) |
| Пределы дополнительной допускаемой абсолютной погрешности установки и измерений напряжения, вызванной изменением температуры окружающей среды на каждый 1 °С, В | ±(3-10-5) |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Пределы дополнительной допускаемой абсолютной погрешности установки и измерений силы тока, вызванной изменением температуры окружающей среды на каждый 1 °С, А | ±(5-10—5) |
| Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность, % | от +18 до +28 от 30 до 80 |
| Примечания: иуст - установленное значение напряжения выходного тока на источнике, В; ипред - предельное значение диапазона воспроизведения/измерений напряжения постоянного тока, В; иизм - значение напряжения постоянного тока, измеренное источником, В; 1уст - установленное значение выходного тока на источнике, А; 1пред - предельное значение воспроизведения/измерений силы постоянного тока, А; 1изм - значение силы постоянного тока, измеренное источником, А. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания напряжение переменного тока, В АКИП-1504/1 | от 198 до 242 (однофазное) |
| АКИП-1504/2, АКИП-1504/3 | от 342 до 418 (трехфазное) |
| Параметры электрического питания частота напряжения питания переменного тока, Гц | от 47 до 63 |
| Масса, кг, не более АКИП-1504/1 | 5,1 |
| АКИП-1504/2 | 13,0 |
| АКИП-1504/3 | 14,0 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более АКИП-1504/1 | 214,0 х 44,4 х 540,0 |
| АКИП-1504/2, АКИП-1504/3 | 428,0 х 44,4 х 711,2 |
| Условия эксплуатации: - температура окружающего воздуха, °C | от 0 до +40 |
| - относительная влажность, %, не более | 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников в местах, указанных на рисунках 1 и 2, и на титульный лист РЭ типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник питания постоянного тока двухквадрантный | АКИП-15041) | 1 шт. |
| Сетевой шнур питания | _ | 1 шт. |
| Руководство по эксплуатации на CD диске | _ | 1 экз. |
| 1) В зависимости от модификации | ||
приведены в разделе «Работа с прибором» руководства по эксплуатации.
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А;
Источники питания постоянного тока двухквадрантные АКИП-1504. Стандарт предприятия. Hunan Next Generation Instrumental Т&С Tech. Co., Ltd.
