| Номер в госреестре | 98268-26 |
| Наименование СИ | Газоанализаторы водорода |
| Обозначение типа СИ | SFTHC-300 |
| Изготовитель | Guoyi (Beijing) Analytical Instrument Co., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 16.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы водорода SFTHC-300 (далее - газоанализаторы) предназначены для измерений объемной доли водорода (H2) в газовой смеси с азотом в воздухе рабочей зоны.
Газоанализаторы являются автоматическими одноканальными приборами непрерывного действия.
Принцип действия газоанализаторов основан на термокондуктометрическом методе измерений, заключающемся в использовании зависимости теплопроводности анализируемой газовой смеси от содержания определяемого компонента.
Способ отбора пробы - принудительный (за счет избыточного давления в точке отбора проб или с помощью внешнего побудителя расхода).
Конструктивно газоанализаторы состоят из измерительного блока и металлического шкафа.
Металлический шкаф может изготавливаться в двух исполнениях: исполнение с кронштейном и стандартное исполнение. Исполнение с кронштейном изготовляется из углеродистой стали. Кронштейн позволяет крепить газоанализатор к вертикальной поверхности. Металлический шкаф в стандартном исполнении изготовляется из нержавеющей стали 316 и не предназначен для крепления к вертикальной поверхности. Металлический шкаф выполняет функцию защитного корпуса, внутри которого располагается измерительный блок и вспомогательное оборудование.
На лицевой панели измерительного блока расположены светодиодный цифровой дисплей, индикатор расхода анализируемой среды и органы управления. На задней панели измерительного блока расположены штуцеры для подключения газовой линии (нулевой газ, градуировочный газ, газ сравнения, сброс), трехпозиционный переключатель газовых линий, разъем для подключения светового шнура и разъемы для подключения внешних устройств. Общий вид газоанализаторов приведен на рисунке 1.
Газоанализаторы выполнены в общепромышленном исполнении и предназначены для установки в невзрывоопасных зонах.
Газоанализаторы оснащены следующими устройствами вывода информации:
- встроенный дисплей;
- унифицированный аналоговый токовый сигнал от 4 до 20 мА;
- релейные выходы (LOW, HIGH).
Нанесение знака поверки на газоанализаторы не предусмотрено.
Газоанализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения наносятся на идентификационные таблички методом фотохимпечати (рисунок 2), расположенные на боковой панели измерительного блока и на передней панели металлического шкафа.
Пломбирование от несанкционированного доступа не предусмотрено.
Место размещения идентификационной таблички

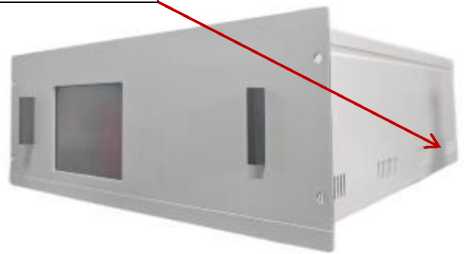

б) измерительный блок

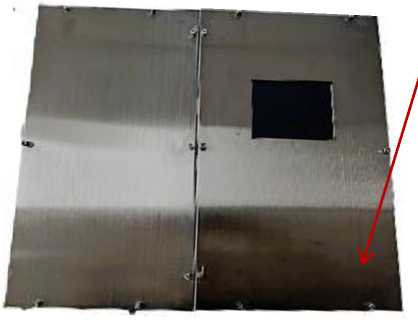

а) металлический шкаф (стандартное исполнение)
Рисунок 1 - Общий вид газоанализаторов
| SFTHC-3OO | |
| Напряжение: 230V 50HZ | |
| 1Д» МИ!' | Мощность: 120W |
| Серийный №.: Т08С1X0001 | |
| Газоанализатор | Дата производства: 25.07.2025 GLO71 |эс|пд: Ала'гОеэ hsiu-vjrn со LTD, Kxtai |
| водорода | (No 1 Sumner# д«оэпа r.w.i North of 'А'эш&>1пф ?н <?(.<?» suryl ОьЬ U i »j. Chi» |
Место нанесения серийного номера
Рисунок 2 - Идентификационная табличка
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). ПО обеспечивает обработку данных об измеренных значениях содержания определяемого компонента, отображение его значений на дисплее, управление внутренними компонентами газоанализатора и их диагностику.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер ПО) | 3.ХХ |
| Примечание - «ХХ» не имеет метрологической значимости и может принимать любое значение из диапазона от 00 до 99 | |
Таблица 2 - Основные метрологические характеристики газоанализаторов
| Определяемый компонент | Диапазон измерений объёмной доли определяемого компонента, % | Пределы допускаемой основной погрешности измерений | ||
| приведенная1), % | относительная, % | |||
| H2 (водород) | от 0 до 100 | от 0 до 3 включ. | ± 3 | _ |
| св. 3 до 100 | _ | ± 3 | ||
| 1) Приведена к верхнему пределу поддиапазона измерений | ||||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Время установления показаний, Т09, с, не более | 30 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +10 °С до +15 °С включ. и св. +25 °С до +30 °С, на каждые 5 °С, в долях от пределов допускаемой основной погрешности | ± 0,5 |
| Предел допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемого изменения показаний при непрерывной работе в течение 8 ч, в долях от пределов допускаемой основной погрешности | ± 0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 30 |
| Габаритные размеры (Высота^ШиринахДлина), мм, не более: - измерительного блока | 225x400x430 |
| - металлического шкафа (стандартное исполнение) | 731x654x327 |
| - металлического шкафа (с кронштейном) | 225x512x536 |
| Масса, кг, не более: - измерительного блока | 13 |
| - металлического шкафа (стандартное исполнение) | 70 |
| - металлического шкафа (с кронштейном) | 50 |
| Параметры электрического питания: - напряжение переменного тока тока, В | от 209 до 231 |
| - частота переменного тока, Гц | от 50 до 60 |
| Потребляемая электрическая мощность, Вт, не более | 120 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без образования конденсата), %, не | от +10 до +30 |
| более | 80 |
| - атмосферное давление, кПа | от 84 до 106 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 219000 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность поставки газоанализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор водорода | SFTHC-300 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Технический паспорт | - | 1 экз. |
приведены в разделе 6 «Газовая установка» Руководства по эксплуатации.
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия Q/KL20.004 —2025.
