| Номер в госреестре | 98272-26 |
| Наименование СИ | Весы контрольные |
| Обозначение типа СИ | С1200 |
| Изготовитель | «Mettler Toledo (Changzhou) Measurement Technology Ltd.» |
| Год регистрации | 2026 |
| Срок свидетельства | 16.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы контрольные С1200 (далее - весы) предназначены для измерения массы, распределения упаковок, в зависимости от значения разности между их массой и номинальным установленным значением, транспортируемых по конвейеру.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемой груза на грузоприемном устройстве (далее - ГПУ), в аналоговые электрические сигналы. Аналоговые сигналы преобразуются устройством обработки аналоговых данных в цифровой код и передаются в терминал для обработки и вывода информации на дисплей.
Конструктивно весы состоят из рамы, ГПУ, выполненного в виде ленточного транспортера, с датчиками и шкафа управления. Шкаф управления включает в себя терминал, органы управления (кнопки, переключатели), устройство обработки аналоговых данных и электродвигатель.
Весы изготавливаются в одной модификации: С1200-40А.
На шкаф управления наносится алюминиевая маркировочная табличка, позволяющая однозначно идентифицировать каждый экземпляр весов, которая содержит следующую информацию: наименование оборудования, модель, заводской номер в виде буквенно-цифрового обозначения, дата изготовления, наименование производителя, минимальная и максимальная нагрузка, класс точности по ГОСТ Р 54796-2011.
Весы имеют следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:
- полуавтоматическое устройство установки нуля (п. 3.2.10.10);
- автоматическое устройство установки нуля (п. 3.2.10.11);
- устройство первоначальной установки нуля (п. 3.2.10.12);
- устройство слежения за нулем (п. 3.2.10.13).

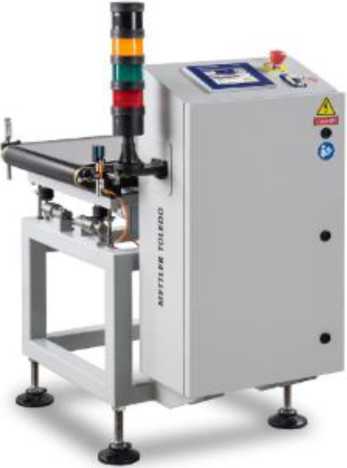

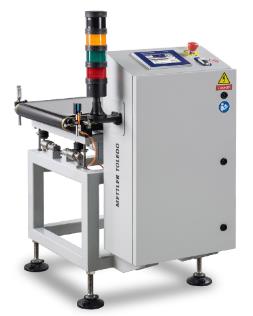

Общий вид весов, место нанесения маркировочной таблички и макет маркировочной таблички представлены на рисунках 1, 2 и 3.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование средства измерений не предусмотрено.

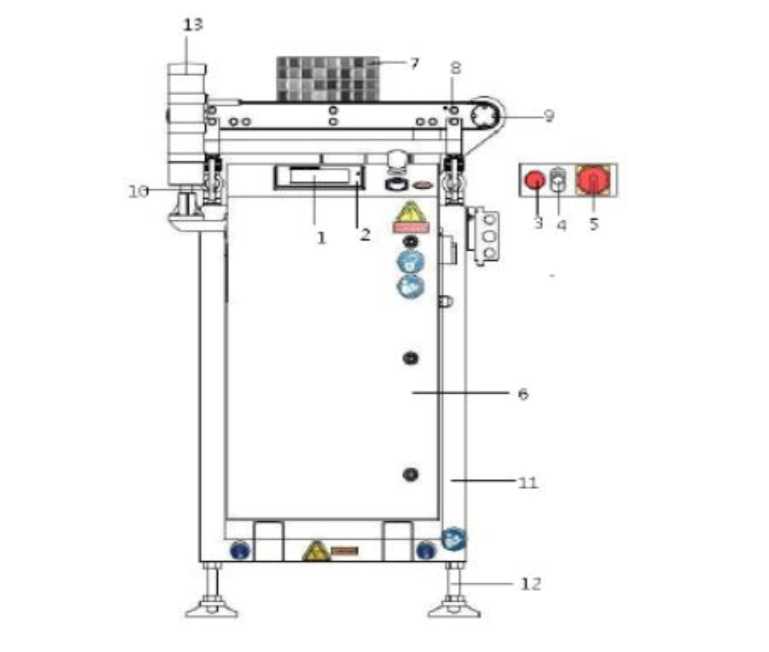

1.Экран дисплея 2. Терминал 3. Аварийная кнопка 4. Кнопка запуска/остановка конвейера 5.Переключатель электропитания 6. Шкаф управления 7.Продукция
8. Стенд для взвешивания 9. Электродвигатель/приводной элемент 10. Датчик 11. Рама 12.
Регулирующая ножка 13. Аварийная лампа
Рисунок 1 - Общий вид весов
Место нанесения маркировочной таблички и заводского номера
Рисунок 2 - Место нанесения маркировочной таблички и заводского номера
| Заводской номер/ Serial number | C4Q4531278 . |
| МоценыModel | С1200-40А |
| Дата изготовления/ Manufacturing date | 01 2024 |
| Минимальная нагрузка/ Minimum fill | 200r/200g |
| Максимальная нагрузка/ Maximum fill | 40 кг / 40kg |
| Класс точности/ Accuracy class (Х(х)): | Xlll(l) |
Место нанесения заводского номера
METTLER-TOLEDO (Changzhou) Measurement Technology Co Ltd, Китай I China
| Наименование оборудования/ Equipment name: | Весы контрольные/ Checkweigriter |
Рисунок 3 - Макет маркировочной таблички
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
ПО не может быть модифицировано, загружено или выгружено через какой-либо интерфейс после записи. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы весов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | C1200 Series |
| Номер версии (идентификационный номер) ПО | C1200 V1.025 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ Р 54796-2011 | ХШ(1) |
| Максимальная нагрузка, Max, г | 40000 |
| Минимальная нагрузка, Min, г | 200 |
| Поверочное деление е, действительная цена деления d, e=d, г | 10 |
| Число поверочных делений n | 4000 |
| Диапазон взвешивания тары | 100% Мах |
Таблица 3 - Пределы допускаемой средней (систематической) погрешности при автоматическом режиме работы_________________________________________________________________
| Нагрузка m, выраженная в поверочных делениях, е | Пределы допускаемой средней погрешности для класса X | |
| XIII(1) | первичная поверка | в эксплуатации |
| от Min до 500е включ. | ±0,5е | ±1,0е |
| св. 500е до 2000е включ. | ±1,0е | ±2,0е |
| св. 2000е до Мах включ. | ±1,5е | ±3,0е |
Таблица 4 - Пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы_________________________________________________________________
| Нагрузка m, выраженная в поверочных делениях, е | МРЕ для класса X | |
| XIII(1) | первичная поверка | в эксплуатации |
| от Min до 500е включ. | ±0,5е | ±1,0е |
| св. 500е до 2000е включ. | ±1,0е | ±2,0е |
| св. 2000е до Мах включ. | ±1,5е | ±3,0е |
Таблица 5 - Предел допускаемого стандартного отклонения при автоматическом режиме работы при первичной поверке и в эксплуатации, выраженное процентах от массы нагрузки (m) или в граммах_____________________________________________________________________
| Значение массы нагрузки (m), г | Предел допускаемого стандартного отклонения | |
| при первичной поверке | в эксплуатации | |
| Св. 100 до 200 включ. | 0,24 % | 0,3 % |
| Св. 200 до 300 включ. | 0,48 г | 0,6 г |
| Св. 300 до 500 включ. | 0,16 % | 0,2 % |
| Св. 500 до 1000 включ. | 0,8 г | 1,0 г |
| Св. 1000 до 10000 включ. | 0,08 % | 0,1 % |
| Св. 10000 до 15000 включ. | 8 г | 10 г |
| Св. 15000 до Мах включ. | 0,053 % | 0,067 % |
Таблица 6 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (Д*Ш*В), мм, не более: | 1100x1100x1350 |
| Масса, кг, не более | 120 |
| Напряжение питания переменного тока частотой 50 Гц, В | от 115 до 230 |
| Потребляемая мощность, Вт | 55 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до плюс 40 |
Таблица 7 - Показатели надежности
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 24000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы контрольные | С1200 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п 2.1 «Принцип действия контрольных весов» документа «Весы контрольные С1200.
Часть 3. Руководство по эксплуатации».
ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний»;
Приказ Росстандарта от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Стандарт предприятия «Mettler Toledo (Changzhou) Measurement Technology Ltd.».
