Источники питания постоянного тока АКИП-1160, 85200-22

Источники питания постоянного тока АКИП-1160 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	85200-22
Наименование СИ	Источники питания постоянного тока
Обозначение типа СИ	АКИП-1160
Изготовитель	Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Год регистрации	2022
Срок свидетельства	08.04.2027
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

По принципу действия источники относятся импульсным источникам питания. Принцип формирования постоянного напряжения построен на высокочастотном преобразователе. Установка выходных параметров осуществляется с помощью функциональных кнопок и поворотного переключателя, расположенных на лицевой панели источников.

Конструктивно источники выполнены в металлических корпусах настольного исполнения, предназначенных для эксплуатации в промышленных и лабораторных условиях.

Источники изготавливаются в следующих модификациях, отличающихся максимальной выходной мощностью и диапазонами установки выходных параметров - напряжения и силы тока: АКИП-1160/1, АКИП-1160/2, АКИП-1160/3, АКИП-1160/4, АКИП-1160/5, АКИП-1160/6.

Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими измерять одновременно оба параметра. Конструкция источников обеспечивает защиту от перегрузок и короткого замыкания на выходе.

На передней панели источников расположены: выходные разъемы, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров, USB разъем для питания мобильных устройств напряжением 5 В.

На задней панели источников расположены: USB интерфейс дистанционного управления, разъем для подключения к сети питания, кнопка включения питания, вентилятор охлаждения.

Для предотвращения несанкционированного доступа к внутренним частям источников пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

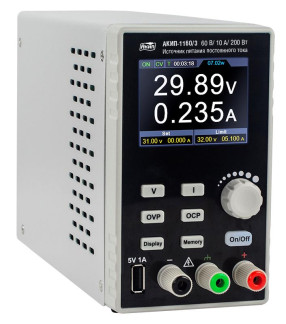

Общий вид источников, места нанесения знака утверждения типа и пломбировки представлены на рисунке 1.

Заводской (серийный) номер наносится на наклейку, расположенную на задней панели корпуса источников.

яда АКИП-1160/3 60 В/10 А/ 200 Вт

1- Источник питания постоянного тока

ON iCV_T 00:03:18 07.02w

•ц

••••

•ч

чч

*«»

29.89v 0.235a

|~31.00v ПГ) 000 a II 32.00 V 05.100 a |

ДДД

0€t>i

Рисунок 1 - Общий вид источников, места нанесения знака утверждения типа (А) и

пломбировки(Б)

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики источников

Наименование характеристики	Значение для модификаций
Наименование характеристики	АКИП-1160/1	АКИП-1160/2	АКИП-1160/3	АКИП-1160/4	АКИП-1160/5	АКИП-1160/6
1	2	3	4	5	6	7
Диапазон установки и измерений напряжения постоянного тока, В	от 0 до 30	от 0 до 30	от 0 до 60	от 0 до 60	от 0 до 30	от 0 до 60
Разрешение при установке и измерении напряжения, мВ	10	10	10	10	10	10
Диапазон установки и измерений силы постоянного тока, А	от 0,005 до 5	от 0,005 до 10	от 0,005 до 10	от 0,005 до 5	от 0,005 до 10	от 0,005 до 10
Разрешение при установке и измерении силы тока, мА	1	1	1	1	1	1
Пределы допускаемой основной абсолютной погрешности установки и измерений напряжения постоянного тока, мВ	±(0,001 •Иуст(изм)+20)	±(0,001 •Иуст(изм)+20)	0) 3 м) з и ст(и 01 ,0 (0, 4f	±(0,001 •Иуст(изм)+20)	0, 0 01 U с т( и з м) + 2 0)	±(0,001 •Иуст(изм)+30)
Пределы допускаемой основной абсолютной погрешности установки и измерений силы постоянного тока, мА	±(0,001Туст(изм)+20)	±(0,001Туст(изм)+20)	±(0,001Туст(изм)+20)	±(0,001 • 1уст(изм)+20)	±(0,001Туст(изм)+20)	±(0,001Туст(изм)+20)
Обозначения (здесь и далее в таблицах): иуст(изм) - значение напряжения постоянного тока на выходе источника, установленное или измеренное по встроенному индикатору, мВ; 1уст(изм) - значение силы постоянного тока на выходе источника, установленное или измеренное по встроенному индикатору, мА.

1	2	3	4	5	6	7
Нестабильность напряжения постоянного тока при изменении силы тока в нагрузке1), мВ	±30	±30	±30	±30	±30	±30
Нестабильность напряжения постоянного тока при изменении напряжения питания2), мВ	±20	±20	±20	±20	±20	±20
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА	±30	±30	±30	±30	±30	±30
Нестабильность силы постоянного тока при изменении напряжения питания2), мА	±20	±20	±20	±20	±20	±20
Уровень пульсаций выходного напряжения (среднеквадратическое значение), мВ, не более (в полосе частот от 10 Гц до 1 МГц)	3	3	5	3	3	5
Пределы допускаемой дополнительной температурной3) абсолютной погрешности установки напряжения постоянного тока, В/°С	±0,0001 UycT
Пределы допускаемой дополнительной температурной3) абсолютной погрешности установки силы постоянного тока, А/°С	±0,0002 •IycT
Примечания 1) При изменении силы тока в нагрузке от 10 % до 100 % от верхнего предела установки; 2) При изменении на напряжения питания на ±10 % от номинального значения; 3) В рабочих условиях применения при отклонении от диапазона температур при нормальных условиях измерения.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Максимальная выходная мощность, Вт - модификация АКИП-1160/1 - модификации АКИП-1160/2, АКИП-1160/3 - модификации АКИП-1160/4, АКИП-1160/5, АКИП-1160/6	150 200 300
Параметры электрического питания - напряжение переменного тока (по заказу)1), В	от 109 до 121 или от 198 до 242
- частота переменного тока, Г ц	45 до 65
Потребляемая мощность, Вт, не более	600
Габаритные размеры (длинахширинахвысота), мм, не более	226x82x142
Масса, кг, не более	1,5
Нормальные условия измерения: - температура окружающего воздуха, °C - относительная влажность, %, не более	от +18 до +28 80
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха (без конденсации), не более	от 0 до +40 90
Примечание 1) В стандартном исполнении - напряжение переменного тока от 198 до 242 В

Знак утверждения типа

наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность источников питания постоянного тока АКИП-1160

Наименование	Обозначение	Количество
Источник питания постоянного тока	модификация (по заказу): АКИП-1160/1, АКИП-1160/2, АКИП-1160/3, АКИП-1160/4, АКИП-1160/5, АКИП-1160/6	1 шт.
Кабель питания	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методах измерений

приведены в эксплуатационном документе - разделе «Назначение и принцип действия» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457

Стандарт предприятия Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай на источники питания постоянного тока АКИП-1160
