| Номер в госреестре | 82507-21 |
| Наименование СИ | Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры |
| Обозначение типа СИ | МТТ |
| Изготовитель | Общество с ограниченной ответственностью "Производственное объединение Метатрон" (ООО "ПО Метатрон"), Челябинская обл., г. Челябинск |
| Год регистрации | 2021 |
| Срок свидетельства | 09.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры МТТ (далее - приборы) предназначены для измерений и контроля (сигнализации) избыточного давления и давления-разрежения различных сред (жидкость, газ и пар), а также измерений температуры
Принцип действия манометров основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента - трубчатой пружины (или мембранной коробки). Измеряемое давление через штуцер поступает в полость трубчатой пружины (или мембранной коробки) и посредством трибко-секторного механизма вызывает пропорциональное вращательное движение стрелки по шкале.
В зависимости от вида измеряемого давления, измеряемой среды, условий применения и конструктивных особенностей приборы разделены на модификации:
- вакуумметры:
ВН 100 Ву; ВН 63 Ву; ВН 160 Ву; ВНн 100; ВНн 100 Ву; ВНн 63 Ву; ВНн 160;
ВНн 160 Ву; ВНн 160 Ву Б; ВНн 160 Ву К; ВН-Кр;
ВС 40; ВС 50; ВС 60; ВС 100; ВС 160; ВС 100жкх; ВСн 100; ВСн 160; ВСк 250;
ВТИН Ву; ВТИНн; ВТИНн Ву; ВТИС;
ВЭН 100 Ву; ВЭНн 100; ВЭНн 100 Ву; ВЭН 160 Ву; ВЭНн 160; ВЭНн 160 Ву;
ВЭС 60; ВЭС 100; ВЭС 160;
- мановакуумметры:
МВН 63 Ву; МВНн 63 Ву; МВН 100 Ву; МВНн 100; МВНн 100 Ву; МВН 160 Ву;
МВНн 160; МВНн 160 Ву; МВНн 160 Ву Б; МВНн 160 Ву К; МВН-Кр;
МВС 40; МВС 50; МВС 60; МВС 100; МВС 100жкх; МВСн 100; МВС 160; МВСн 160; МВСк 250;
МВТИН Ву; МВТИНн; МВТИНн Ву; МВТИС;
МВЭН 100 Ву; МВЭНн 100; МВЭНн 100 Ву; МВЭН 160 Ву; МВЭНн 160;
МВЭНн 160 Ву;
МВЭС 60; МВЭС 100; МВЭС 160;
- манометры:
ЖД 1; ЖД 2;
МН 63 Ву; МНн 63 Ву; МН 100 Ву; МНн 100; МНн 100 Ву; МНн 160; МН 160 Ву;
МНн 160 Ву; МНн 160 Ву Б; МНн 160 Ву К; МН-Кр;
МС 40; МС 50; МС 60; МС 100; МС 100жкх; МСн 100; МС 160; МСн 160; МСк 250; МТИН Ву; МТИНн; МТИНн Ву; МТИС;
МЭН 100 Ву; МЭНн 100; МЭНн 100 Ву; МЭН 160 Ву; МЭНн 160; МЭНн 160 Ву;
МЭС 60; МЭС 100; МЭС 160;
- напоромеры:
НР 63; НРн 63; НР 100; НРн 100; НР 160; НРн 160;
- тягомеры:
ТР 63; ТРн 63; ТР 100; ТРн 100; ТР 160; ТРн 160;
- тягонапоромеры:
ТНР 63; ТНРн 63; ТНР 100; ТНРн 100; ТНР 160; ТНРн 160;
- термоманометры (манометры с функцией измерения температуры):
ТМР.
Элементы приборов с обозначением буквой «н» (нержавеющая сталь), контактирующие с измеряемой средой, изготовлены из материалов, обеспечивающих высокую степень защиты от коррозии, в том числе газообразного и водного раствора аммиака, углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (H2S) и углекислого газа (СО2) до 25 % объемных долей, неорганических солей и парафина до 10 % массовых долей.

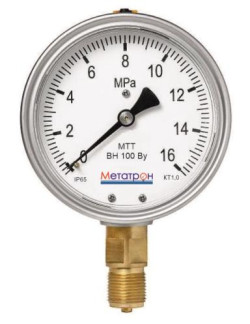

Общий вид приборов приведен на рисунках 1 - 12.
Степень защиты приборов, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды соответствует IP43, IP54, IP65 по ГОСТ 14254-2015.
По устойчивости к механическим воздействиям (вибрации) приборы в зависимости от модификации соответствуют группе L3, V4 или N2 по ГОСТ Р 52931-2008. В приборах с обозначением «Ву» виброустойчивость группы V4 достигается заполнением корпусов приборов демпфирующей жидкостью, без заполнения демпфирующей жидкостью виброустойчивость соответствует группам L3 и N2.
В комплекте со специальными мембранными разделителями манометры, вакуумметры и мановакуумметры могут использоваться для несущих взвешенные твердые частицы, и низко-и высокотемпературных сред.
Пример обозначения прибора:
Манометр МЭС 160 исп V 0-25,0 МПа кт.1,5 0160 !Р43 М20*1.5 РШ Пломба 1 2 3 4 5 6 7 8 9
ТУ 26.51.52-001-86174583-2020 10
где 1 - наименование и модификация;
2 - исполнение сигнализирующего устройства (для сигнализирующих приборов);
3 - пределы диапазона показаний с указанием единиц величин измерения;
4 - класс точности;
5 - номинальный диаметр корпуса;
6 - степень защиты (1Р);
7 - резьба штуцера;
8 - расположение штуцера;
9 - исполнения (допустимо указание нескольких исполнений);
10 - обозначение технических условий.
Заводской номер наносится на заднюю панель прибора, методом наклеивания или другим способом, не ухудшающим качество прибора. Место нанесения продемонстрировано на рисунке 1 0. Пломбировка от несанкционированного доступа и место нанесения знака поверки продемонстрированы на рисунках 11 и 12 соответственно.
Г
отсутствует.
Метрологические характеристики приборов приведены в таблицах 1 и 2.
Таблица 1 - Модификации и метрологические характеристики приборов
| Модификация | Измеряемая среда | Диапазон показаний | Класс точности |
| 1 | 2 | 3 | 4 |
| Вакуумметры | |||
| ВН 63 Ву (виброустойчивые), ВЭС 60 (электроконтактные) | Газ, в т. ч. кислород | от -100 до 0 кПа | 1,5; 2,5 |
| ВНн 63 Ву (виброустойчивые) | Агрессивные газообразные среды | от -100 до 0 кПа | 1,5; 2,5 |
| ВН 100 Ву, ВН 160 Ву (виброустойчивые) | Газ, в т. ч. кислород | от -100 до 0 кПа | 1,0; 1,5 |
| ВНн 100, ВНн 160 (аммиачные, коррозионностойкие) | Агрессивные газообразные среды | от -100 до 0 кПа | 1,0; 1,5 |
| ВНн 100 Ву, ВНн 160 Ву (виброустойчивые, коррозионностойкие) | Агрессивные газообразные среды | от -100 до 0 кПа | 1,0; 1,5 |
| ВНн 160 Ву Б (виброустойчивые, коррозионностойкие, исполнение: буровой), ВНн 160 Ву К (виброустойчивые, кисло-тоостойкие) | Агрессивные газообразные среды | от -100 до 0 кПа | 1,0; 1,5; 2,5 |
| ВН-Кр (судовые) | Не агрессивные газообразные и жидкие среды | от -100 до 0 кПа | 1,0; 1,5 |
| ВС 40, ВС 50, ВС 60 (технические) | Газ, в т. ч. кислород | от -100 до 0 кПа | 1,5; 2,5 |
| ВС 100, ВС 160, ВСк 250 (технические), ВС 100жкх (технические для ЖКХ) | Газ, в т. ч. кислород | от -100 до 0 кПа | 1,0; 1,5 |
| ВСн 100, ВСн 160 (аммиачные) | Газообразные среды с содержанием аммиака | от -100 до 0 кПа | 1,0; 1,5 |
| ВТИН Ву (точных измерений, виброустойчивые) | Газ, в т. ч. кислород | от -100 до 0 кПа | 0,4; 0,6; 1,0 |
| ВТИНн (точных измерений, коррозионностойкие) | Агрессивные газообразные среды | от -100 до 0 кПа | 0,4; 0,6; 1,0 |
| ВТИНн Ву (точных измерений, виб-роустойчивые, коррозионностойкие) | Агрессивные газообразные среды | от -100 до 0 кПа | 0,4; 0,6; 1,0 |
| 1 | 2 | 3 | 4 |
| ВТИС (точных измерений) | Газ, в т. ч. кислород | от -100 до 0 кПа | 0,4; 0,6; 1,0 |
| ВЭН 100 Ву, ВЭН 160 Ву (электроконтактные, виб-роустойчивые), ВЭС 100, ВЭС 160 (электроконтактные) | Газ, в т. ч. кислород | от -100 до 0 кПа | 1,0; 1,5 |
| ВЭНн 100, ВЭНн 160 (электроконтактные, коррозионностойкие), ВЭНн 100 Ву, ВЭНн 160 Ву (электроконтактные, виброустойчивые, коррозионностойкие) | Агрессивные газообразные среды | от -100 до 0 кПа | 1,0; 1,5 |
| Мановакуумметры | |||
| МВН 63 Ву (виброустойчивые), МВЭС 60 (электроконтактные) | Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород, хладон | от -100 до 60 кПа от - 100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,5; 2,5 |
| МВНн 63 Ву (виброустойчивые) | Агрессивные газообразные и жидкие среды | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,5; 2,5 |
| МВН 100 Ву, МВН 160 Ву (виброустойчивые) | Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород, хладон | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,0; 1,5 |
| МВНн 100, МВНн 160 (аммиачные, коррозионностойкие) | Агрессивные газообразные и жидкие среды | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,0; 1,5 |
| МВНн 100 Ву, МВНн 160 Ву (виброустойчивые, коррозионностойкие); | Агрессивные газообразные и жидкие среды | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,0; 1,5 |
| 1 | 2 | 3 | 4 |
| МВНн 160 Ву Б (виброустойчивые, коррозионностойкие, исполнение: буровой), МВНн 160 Ву К (виброустойчивые, кислотостойкие) | Агрессивные газообразные и жидкие среды | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,0; 1,5; 2,5 |
| МВН-Кр (судовые) | Не агрессивные газообразные и жидкие среды | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,0; 1,5 |
| МВС 40, МВС 50, МВС 60 (технические) | Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,5; 2,5 |
| МВС 100 (технические), МВС 100жкх (технические для ЖКХ) | Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,0; 1,5 |
| МВС 100 (технические) | Хладон | от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | |
| МВСн 100, МВСн 160 (аммиачные) | Газообразные, жидкие среды с содержанием аммиака | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,0; 1,5 |
| МВС 160, МВСк 250 (технические) | Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,0; 1,5 |
| 1 | 2 | 3 | 4 |
| МВТИНн (точных измерений, коррозионностойкие) | Агрессивные газообразные и жидкие среды | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 0,4; 0,6; 1,0 |
| МВТИН Ву (точных измерений, виб-роустойчивый) | Газ, в т. ч. кислород | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа | 0,4; 0,6; 1,0 |
| Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород | от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | ||
| МВТИНн Ву (точных измерений, виброустойчивые, коррозионностойкие) | Агрессивные газообразные и жидкие среды | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 0,4; 0,6; 1,0 |
| МВТИС (точных измерений) | Газ, в т. ч. кислород | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа | 0,4; 0,6; 1,0 |
| Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород | от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | ||
| МВЭН 100 Ву, МВЭН 160 Ву (сигнализирующие, виброустойчивые), МВЭС 100, МВЭС 160 (электроконтактные) | Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,0; 1,5 |
| МВЭНн 100, МВЭНн 160 (электроконтактные, коррозионностойкие), МВЭНн 100 Ву, МВЭНн 160 Ву (электроконтактные, виброустойчивые, коррозионностойкие) | Агрессивные газообразные и жидкие среды | от -100 до 60 кПа от -100 до 150 кПа от -100 до 300 кПа от -100 до 500 кПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа | 1,0; 1,5 |
| 1 | 2 | 3 | 4 | |
| Манометры | ||||
| от 0 до 60 кПа | от 0 до 2,5 МПа | |||
| Не агрессивные не кристаллизирующиеся жидкости, | от 0 до 100 кПа | от 0 до 4,0 МПа | ||
| от 0 до 160 кПа | от 0 до 6,0 МПа | |||
| ЖД 1, ЖД 2 | от 0 до 250 кПа | от 0 до 10,0 МПа | 1,0; | |
| (железнодорожные) | от 0 до 400 кПа | от 0 до 16,0 МПа | 1,5 | |
| пар, газ, в т. ч. кис | от 0 до 600 кПа | от 0 до 25,0 МПа | ||
| лород | от 0 до 1,0 МПа | от 0 до 40,0 МПа | ||
| от 0 до 1,6 МПа | от 0 до 60,0 МПа | |||
| от 0 до 60 кПа | от 0 до 4,0 МПа | |||
| от 0 до 100 кПа | от 0 до 6,0 МПа | |||
| МНн 63 Ву (виброустойчивые, | от 0 до 160 кПа | от 0 до 10,0 МПа | ||
| Агрессивные газо | от 0 до 250 кПа | от 0 до 16,0 МПа | 5; ,5 1, 2, | |
| образные и жидкие | от 0 до 400 кПа | от 0 до 25,0 МПа | ||
| коррозионностой кие) | среды | от 0 до 600 кПа | от 0 до 40,0 МПа | |
| от 0 до 1,0 МПа | от 0 до 60,0 МПа | |||
| от 0 до 1,6 МПа | от 0 до 100,0 МПа | |||
| от 0 до 2,5 МПа | от 0 до 160,0 МПа | |||
| от 0 до 60 кПа | от 0 до 4,0 МПа | |||
| от 0 до 100 кПа | от 0 до 6,0 МПа | |||
| МН 63 Ву (виброустойчивые), МЭС 60 (электроконтактные) | Не агрессивные не | от 0 до 160 кПа | от 0 до 10,0 МПа | |
| кристаллизирую | от 0 до 250 кПа | от 0 до 16,0 МПа | 5; ,5 1, 2, | |
| щиеся жидкости, | от 0 до 400 кПа | от 0 до 25,0 МПа | ||
| пар, газ, в т. ч. кис | от 0 до 600 кПа | от 0 до 40,0 МПа | ||
| лород | от 0 до 1,0 МПа | от 0 до 60,0 МПа | ||
| от 0 до 1,6 МПа | от 0 до 100,0 МПа | |||
| от 0 до 2,5 МПа | от 0 до 160,0 МПа | |||
| от 0 до 60 кПа | от 0 до 4,0 МПа | |||
| от 0 до 100 кПа | от 0 до 6,0 МПа | |||
| Не агрессивные не | от 0 до 160 кПа | 0 до 10,0 МПа | ||
| МН 100 Ву, | кристаллизирую | от 0 до 250 кПа | от 0 до 16,0 МПа | 1,0; 1,5 |
| МН 160 Ву | щиеся жидкости, | от 0 до 400 кПа | от 0 до 25,0 МПа | |
| (виброустойчивые) | пар, газ, в т. ч. кис | от 0 до 600 кПа | от 0 до 40,0 МПа | |
| лород | от 0 до 1,0 МПа | от 0 до 60,0 МПа | ||
| от 0 до 1,6 МПа | от 0 до 100,0 МПа | |||
| от 0 до 2,5 МПа | от 0 до 160,0 МПа | |||
| от 0 до 60 кПа | от 0 до 4,0 МПа | |||
| от 0 до 100 кПа | от 0 до 6,0 МПа | |||
| МНн 100, | от 0 до 160 кПа | от 0 до 10,0 МПа | ||
| МНн 160 | Агрессивные газо | от 0 до 250 кПа | от 0 до 16,0 МПа | 1,0; 1,5 |
| (аммиачные, | образные и жидкие | от 0 до 400 кПа | от 0 до 25,0 МПа | |
| коррозионностой | среды | от 0 до 600 кПа | от 0 до 40,0 МПа | |
| кие) | от 0 до 1,0 МПа | от 0 до 60,0 МПа | ||
| от 0 до 1,6 МПа | от 0 до 100,0 МПа | |||
| от 0 до 2,5 МПа | от 0 до 160,0 МПа | |||
| 1 | 2 | 3 | 4 | |
| от 0 до 60 кПа | от 0 до 4,0 МПа | |||
| от 0 до 100 кПа | от 0 до 6,0 МПа | |||
| МНн 100 Ву, | от 0 до 160 кПа | от 0 до 10,0 МПа | ||
| МНн 160 Ву | Агрессивные газооб | от 0 до 250 кПа | от 0 до 16,0 МПа | 1,0; 1,5 |
| (виброустойчивые, | разные и жидкие | от 0 до 400 кПа | от 0 до 25,0 МПа | |
| коррозионностой | среды | от 0 до 600 кПа | от 0 до 40,0 МПа | |
| кие) | от 0 до 1,0 МПа | от 0 до 60,0 МПа | ||
| от 0 до 1,6 МПа | от 0 до 100,0 МПа | |||
| от 0 до 2,5 МПа | от 0 до 160,0 МПа | |||
| МНн 160 Ву Б (виброустойчивые, коррозионностойкие, исполнение: буровой), МНн 160 Ву К (виброустойчивые, кислотостойкие) | от 0 до 60 кПа | от 0 до 4,0 МПа | ||
| от 0 до 100 кПа | от 0 до 6,0 МПа | |||
| от 0 до 160 кПа | от 0 до 10,0 МПа | |||
| Агрессивные газооб | от 0 до 250 кПа | от 0 до 16,0 МПа | 1,0; | |
| разные и жидкие | от 0 до 400 кПа | от 0 до 25,0 МПа | 1,5; | |
| среды | от 0 до 600 кПа | от 0 до 40,0 МПа | 2,5 | |
| от 0 до 1,0 МПа | от 0 до 60,0 МПа | |||
| от 0 до 1,6 МПа | от 0 до 100,0 МПа | |||
| от 0 до 2,5 МПа | от 0 до 160,0 МПа | |||
| от 0 до 60 кПа | от 0 до 2,5 МПа | |||
| от 0 до 100 кПа | от 0 до 4,0 МПа | |||
| Не агрессивные газообразные и жидкие | от 0 до 160 кПа | от 0 до 6,0 МПа | ||
| МН-Кр | от 0 до 250 кПа | от 0 до 10,0 МПа | 1,0; | |
| (судовые) | от 0 до 400 кПа | от 0 до 16,0 МПа | 1,5 | |
| среды | от 0 до 600 кПа | от 0 до 25,0 МПа | ||
| от 0 до 1,0 МПа | от 0 до 40,0 МПа | |||
| от 0 до 1,6 МПа | от 0 до 60,0 МПа | |||
| от 0 до 60 кПа | от 0 до 600 кПа | |||
| МС 40, МС 50, | от 0 до 100 кПа | от 0 до 1,6 МПа | 5; ,5 1, 2, | |
| МС 60 | Ацетилен | от 0 до 160 кПа | от 0 до 2,5 МПа | |
| (технические) | от 0 до 250 кПа | от 0 до 4,0 МПа | ||
| от 0 до 400 кПа | от 0 до 6,0 МПа | |||
| от 0 до 60 кПа | от 0 до 2,5 МПа | |||
| от 0 до 100 кПа | от 0 до 4,0 МПа | |||
| МС 40, МС 50, МС 60 (технические) | Не агрессивные не | от 0 до 160 кПа | от 0 до 6,0 МПа | |
| кристаллизирующие | от 0 до 250 кПа | от 0 до 10,0 МПа | 1,5; | |
| ся жидкости, пар, | от 0 до 400 кПа | от 0 до 16,0 МПа | 2,5 | |
| газ, в т. ч. кислород | от 0 до 600 кПа | от 0 до 25,0 МПа | ||
| от 0 до 1,0 МПа | от 0 до 40,0 МПа | |||
| от 0 до 1,6 МПа | от 0 до 60,0 МПа | |||
| от 0 до 100 кПа | от 0 до 1,0 МПа | |||
| от 0 до 160 кПа | от 0 до 1,6 МПа | |||
| МС 100, МС 160 (технические) | Ацетилен | от 0 до 250 кПа | от 0 до 2,5 МПа | 1,0; 1,5 |
| от 0 до 400 кПа | от 0 до 4,0 МПа | |||
| от 0 до 600 кПа | от 0 до 6,0 МПа | |||
| Жидкости | от 0 до 100,0 МПа | от 0 до 160,0 МПа | ||
| Хладон | от 0 до 2,5 МПа | |||
| 1 | 2 | 3 | 4 | |
| МС 100, МС 160 (технические), МС 100жкх (технические для ЖКХ) | Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород | от 0 до 60 кПа | от 0 до 2,5 МПа | 1,0; 1,5 |
| от 0 до 100 кПа | от 0 до 4,0 МПа | |||
| от 0 до 160 кПа | от 0 до 6,0 МПа | |||
| от 0 до 250 кПа | от 0 до 10,0 МПа | |||
| от 0 до 400 кПа | от 0 до 16,0 МПа | |||
| от 0 до 600 кПа | от 0 до 25,0 МПа | |||
| от 0 до 1,0 МПа | от 0 до 40,0 МПа | |||
| от 0 до 1,6 МПа | от 0 до 60,0 МПа | |||
| МСн 100, МСн 160 (аммиачные) | Газообразные, жидкие среды с содержанием аммиака | от 0 до 60 кПа | от 0 до 4,0 МПа | 1,0; 1,5 |
| от 0 до 100 кПа | от 0 до 6,0 МПа | |||
| от 0 до 160 кПа | от 0 до 10,0 МПа | |||
| от 0 до 250 кПа | от 0 до 16,0 МПа | |||
| от 0 до 400 кПа | от 0 до 25,0 МПа | |||
| от 0 до 600 кПа | от 0 до 40,0 МПа | |||
| от 0 до 1,0 МПа | от 0 до 60,0 МПа | |||
| от 0 до 1,6 МПа | от 0 до 100,0 МПа | |||
| от 0 до 2,5 МПа | от 0 до 160,0 МПа | |||
| МСк 250 (технические) | Не агрессивные не кристаллизирующиеся жидкости, пар, газ | от 0 до 1,0 МПа | от 0 до 25,0 МПа | 1,0; 1,5 |
| от 0 до 6,0 МПа | от 0 до 40,0 МПа | |||
| от 0 до 10,0 МПа | от 0 до 60,0 МПа | |||
| от 0 до 16,0 МПа | - | |||
| МТИН Ву (точных измерений, виброустойчивые) | Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород | от 0 до 60 кПа | от 0 до 2,5 МПа | 0,4; 0,6; 1,0 |
| от 0 до 100 кПа | от 0 до 4,0 МПа | |||
| от 0 до 160 кПа | от 0 до 6,0 МПа | |||
| от 0 до 250 кПа | от 0 до 10,0 МПа | |||
| от 0 до 400 кПа | от 0 до 16,0 МПа | |||
| от 0 до 600 кПа | от 0 до 25,0 МПа | |||
| от 0 до 1,0 МПа | от 0 до 40,0 МПа | |||
| от 0 до 1,6 МПа | от 0 до 60,0 МПа | |||
| МТИНн (точных измерений, коррозионностойкие) | Агрессивные газообразные и жидкие среды | от 0 до 60 кПа | от 0 до 2,5 МПа | 0,4; 0,6; 1,0 |
| от 0 до 100 кПа | от 0 до 4,0 МПа | |||
| от 0 до 160 кПа | от 0 до 6,0 МПа | |||
| от 0 до 250 кПа | от 0 до 10,0 МПа | |||
| от 0 до 400 кПа | от 0 до 16,0 МПа | |||
| от 0 до 600 кПа | от 0 до 25,0 МПа | |||
| от 0 до 1,0 МПа | от 0 до 40,0 МПа | |||
| от 0 до 1,6 МПа | от 0 до 60,0 МПа | |||
| МТИНн Ву (точных измерений, виброустойчивые, коррозионностойкие) | Агрессивные газообразные и жидкие среды | от 0 до 60 кПа | от 0 до 2,5 МПа | 0,4; 0,6; 1,0 |
| от 0 до 100 кПа | от 0 до 4,0 МПа | |||
| от 0 до 160 кПа | от 0 до 6,0 МПа | |||
| от 0 до 250 кПа | от 0 до 10,0 МПа | |||
| от 0 до 400 кПа | от 0 до 16,0 МПа | |||
| от 0 до 600 кПа | от 0 до 25,0 МПа | |||
| от 0 до 1,0 МПа | от 0 до 40,0 МПа | |||
| от 0 до 1,6 МПа | от 0 до 60,0 МПа | |||
| МТИС (точных измерений) | Газ, в т. ч. кислород | от 0 до 60 кПа | от 0 до 160 кПа | 0,4; 0,6; 1,0 |
| от 0 до 100 кПа | от 0 до 250 кПа | |||
| 1 | 2 | 3 | 4 | |
| МТИС (точных измерений) | Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород | от 0 до 400 кПа | от 0 до 6,0 МПа | 0,4; 0,6; 1,0 |
| от 0 до 600 кПа | от 0 до 10,0 МПа | |||
| от 0 до 1,0 МПа | от 0 до 16,0 МПа | |||
| от 0 до 1,6 МПа | от 0 до 25,0 МПа | |||
| от 0 до 2,5 МПа | от 0 до 40,0 МПа | |||
| от 0 до 4,0 МПа | от 0 до 60,0 МПа | |||
| МЭНн 100, МЭНн 160 (электроконтактные, коррозионностойкие), МЭНн 100 Ву, МЭНн 160 Ву (электроконтакт-ные, виброустой-чивые, коррозионностойкие) | Агрессивные газообразные и жидкие среды | от 0 до 60 кПа | от 0 до 4,0 МПа | 1,0; 1,5 |
| от 0 до 100 кПа | от 0 до 6,0 МПа | |||
| от 0 до 160 кПа | от 0 до 10,0 МПа | |||
| от 0 до 250 кПа | от 0 до 16,0 МПа | |||
| от 0 до 400 кПа | от 0 до 25,0 МПа | |||
| от 0 до 600 кПа | от 0 до 40,0 МПа | |||
| от 0 до 1,0 МПа | от 0 до 60,0 МПа | |||
| от 0 до 1,6 МПа | от 0 до 100,0 МПа | |||
| от 0 до 2,5 МПа | от 0 до 160,0 МПа | |||
| МЭН 100 Ву, МЭН 160 Ву (электроконтактные, виброустойчивые), МЭС 100, МЭС 160 (электроконтактные) | Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород | от 0 до 60 кПа | от 0 до 4,0 МПа | 1,0; 1,5 |
| от 0 до 100 кПа | от 0 до 6,0 МПа | |||
| от 0 до 160 кПа | от 0 до 10,0 МПа | |||
| от 0 до 250 кПа | от 0 до 16,0 МПа | |||
| от 0 до 400 кПа | от 0 до 25,0 МПа | |||
| от 0 до 600 кПа | от 0 до 40,0 МПа | |||
| от 0 до 1,0 МПа | от 0 до 60,0 МПа | |||
| от 0 до 1,6 МПа | от 0 до 100,0 МПа | |||
| от 0 до 2,5 МПа | от 0 до 160,0 МПа | |||
| ТМР (технические, с функцией измерения температуры) | Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород | от 0 до 100 кПа | от 0 до 600 кПа | 1,5; 2,5; 4,0 |
| от 0 до 160 кПа | от 0 до 1,0 МПа | |||
| от 0 до 250 кПа | от 0 до 1,6 МПа | |||
| от 0 до 400 кПа | от 0 до 2,5 МПа | |||
| Напоромеры | ||||
| НР | Не агрессивные не кристаллизирующиеся жидкости, пар, газ, в т. ч. кислород | от 0 до 160 Па | от 0 до 4,0 кПа | 1,0; 1,5; 2,5 |
| от 0 до 250 Па | от 0 до 6,0 кПа | |||
| от 0 до 400 Па | от 0 до 10 кПа | |||
| от 0 до 600 Па | от 0 до 16 кПа | |||
| от 0 до 1,0 кПа | от 0 до 25 кПа | |||
| от 0 до 1,6 кПа | от 0 до 40 кПа | |||
| от 0 до 2,5 кПа | - | |||
| НРн | Агрессивные газообразные и жидкие среды | от 0 до 160 Па | от 0 до 4,0 кПа | 1,0; 1,5; 2,5 |
| от 0 до 250 Па | от 0 до 6,0 кПа | |||
| от 0 до 400 Па | от 0 до 10 кПа | |||
| от 0 до 600 Па | от 0 до 16 кПа | |||
| от 0 до 1,0 кПа | от 0 до 25 кПа | |||
| от 0 до 1,6 кПа | от 0 до 40 кПа | |||
| от 0 до 2,5 кПа | - | |||
| 1 | 2 | 3 | 4 | |
| Тягомеры | ||||
| от -160 до 0 Па | от -2,5 до 0 кПа | |||
| Не агрессивные не | от -250 до 0 Па | от -4,0 до 0 кПа | 0; 5; ,5 1, 1, 2, | |
| ТР | кристаллизирующи | от -400 до 0 Па | от -6,0 до 0 кПа | |
| еся жидкости, пар, | от -600 до 0 Па | от -10 до 0 кПа | ||
| газ, в т. ч. кислород | от -1,0 до 0 кПа | от -16 до 0 кПа | ||
| от -1,6 до 0 кПа | от -25 до 0 кПа | |||
| от -160 до 0 Па | от -2,5 до 0 кПа | |||
| Агрессивные газооб- | от -250 до 0 Па | от -4,0 до 0 кПа | 0; 5; ,5 1, 1, 2, | |
| ТРн | от -400 до 0 Па | от -6,0 до 0 кПа | ||
| разные и жидкие | от -600 до 0 Па | от -10 до 0 кПа | ||
| среды | от -1,0 до 0 кПа | от -16 до 0 кПа | ||
| от -1,6 до 0 кПа | от -25 до 0 кПа | |||
| Тягонапоромеры | ||||
| от -0,4 до 0,6 кПа | от -4,0 до 2,0 кПа | |||
| от -0,5 до 0,5 кПа | от -4,0 до 6,0 кПа | |||
| от -0,6 до 0,4 кПа | от -5,0 до 5,0 кПа | |||
| от -0,6 до 1,0 кПа | от -6,0 до 4,0 кПа | |||
| от -1,0 до 0,6 кПа | от -6,0 до 10,0 кПа | |||
| Не агрессивные не | от -1,0 до 1,0 кПа | от -8,0 до 8,0 кПа | 0; ,5; ,5 1, 1, 2, | |
| ТНР | кристаллизирующи | от -1,0 до 1,5 кПа | от -10,0 до 6,0 кПа | |
| еся жидкости, пар, | от -1,25 до 1,25 кПа | от -10,0 до 15,0 кПа | ||
| газ, в т. ч. кислород | от -1,5 до 1,0 кПа | от -12,5 до 12,5 кПа | ||
| от -1,5 до 2,5 кПа | от -15,0 до 10,0 кПа | |||
| от -2,0 до 2,0 кПа | от -20,0 до 20,0 кПа | |||
| от -2,0 до 4,0 кПа | от -20,0 до 40,0 кПа | |||
| от -2,5 до 1,5 кПа | от -25,0 до 15,0 кПа | |||
| от -3,0 до 3,0 кПа | от -40,0 до 60,0 кПа | |||
| от -0,4 до 0,6 кПа | от -4,0 до 2,0 кПа | |||
| от -0,5 до 0,5 кПа | от -4,0 до 6,0 кПа | |||
| от -0,6 до 0,4 кПа | от -5,0 до 5,0 кПа | |||
| от -0,6 до 1,0 кПа | от -6,0 до 4,0 кПа | |||
| от -1,0 до 0,6 кПа | от -6,0 до 10,0 кПа | |||
| Агрессивные газооб | от -1,0 до 1,0 кПа | от -8,0 до 8,0 кПа | 0; 5; ,5 1, 1, 2, | |
| ТНРн | от -1,0 до 1,5 кПа | от -10,0 до 6,0 кПа | ||
| разные и жидкие | от -1,25 до 1,25 кПа | от -10,0 до 15,0 кПа | ||
| среды | от -1,5 до 1,0 кПа | от -12,5 до 12,5 кПа | ||
| от -1,5 до 2,5 кПа | от -15,0 до 10,0 кПа | |||
| от -2,0 до 2,0 кПа | от -20,0 до 20,0 кПа | |||
| от -2,0 до 4,0 кПа | от -20,0 до 40,0 кПа | |||
| от -2,5 до 1,5 кПа | от -25,0 до 15,0 кПа | |||
| от -3,0 до 3,0 кПа | от -40,0 до 60,0 кПа | |||
| Примечание - Указанные диапазоны показаний при изготовлении могут быть выражены в других | ||||
| единицах: для приборов применяемых на территории РФ в соответствии с Постановлением правительства РФ от 31.10.2009 г. № 879; для приборов, поставляемых на экспорт в соответствии с требованиями Заказчика | ||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений, % от диапазона показаний: - избыточного давления - вакуумметрического давления | от 0 до 75 от 0 до 100 |
| 1 | 2 | |
| Пределы допускаемой основной приведенной к диапазону показаний погрешности измерений давления, %: - для приборов класса точности (далее - КТ) 0,4 | ±0,4 | |
| - для приборов КТ 0,6 | ±0,6 | |
| - для приборов КТ 1,0 | ±1,0 | |
| - для приборов КТ 1,5 | ±1,5 | |
| - для приборов КТ 2,5 | ±2,5 | |
| - для приборов КТ 4,0 | ±4,0 | |
| Пределы допускаемой дополнительной приведенной к диапазону показаний погрешности измерений давления, вызванной отклонением температуры окружающего воздуха от нормальных условий на каждый 1 °С, %: - для приборов КТ 0,4; 0,6; 1,0 | ±0,06 | |
| - для приборов КТ 1,5; 2,5; 4,0 | ±0,1 | |
| Вариация показаний, не более | абсолютного значения предела допуска | |
| емой основной погрешности | ||
| Диапазон измерений температуры модификацией ТМР, °С: | от 0 до +120 | |
| Пределы допускаемой абсолютной погрешности измерений температуры модификацией ТМР, °С: | ±3 | |
| Пределы допускаемой приведенной к диапазону | Со скользящими | С магнитным под- |
| погрешности срабатывания сигнализирующего | контактами | жатием контактов |
| устройства, %: - модификации ВЭС 60; МВС 60; МЭС 60 | ±4,0 | ±6,0 |
| - модификации ВЭН 160 Ву; ВЭНн 160; ВЭНн 160 Ву; ВЭС 160; МВС 160; МВЭН 160 Ву; МВЭНн 160; МВЭНн 160 Ву; МЭН 160 Ву; МЭНн 160; МЭНн 160 Ву; МЭС 160 | ±2,5 | ±4,0 |
| - модификации ВЭН 100 Ву; ВЭНн 100; ВЭНн 100 Ву; ВЭС 100; МВС 100; МВЭН 100 Ву; МВЭНн 100; МВЭНн 100 Ву; МЭН 100 Ву; МЭНн 100; МЭНн 100 Ву; МЭС 100 | ±2,5 | ±6,0 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +28 | |
| - относительная влажность, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
Основные технические характеристики приведены в таблице 3
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Габаритные размеры (диаметр х высота х толщина), мм, не более | 254 х 288 х 135 |
| Масса, кг, не более | 4,2 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 66000 |
| Условия эксплуатации: - относительная влажность при +35 °С, %, не более - атмосферное давление, кПа | 95 от 84 до 106,7 |
| 1 | 2 |
| - температура окружающей среды, °С для приборов климатического исполнения У2 и ОМ2 по ГОСТ 15150-69 для приборов исполнения У3 по ГОСТ 15150-69 для приборов климатического исполнения УХЛ1 по ГОСТ 15150-69 | от -60 до +60 от -30 до +50 от -70 до +60 |
наносится на циферблат прибора методом печати, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Наименование средства измерений | * | 1 шт. |
| Паспорт | ПС 26.51.52-001-86174583-2020 | 1 экз. |
| Руководство по эксплуатации | РЭ 26.51.52-001-86174583-2020 | 1 экз. |
| * Модификация и исполнение прибора определяется при заказе | ||
приведены в разделе 3 «Проведение поверки и методика измерений» руководства по эксплуатации РЭ 26.51.52-001-86174583-2020.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ТУ 26.51.52-001-86174583-2020 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры МТТ. Технические условия
| Зарегистрировано поверок | 15748 |
| Поверителей | 38 |
| Актуальность данных | 07.06.2025 |
