| Номер в госреестре | 82125-21 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | ЭКОМЕРА БТ |
| Изготовитель | Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 07.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические ЭКОМЕРА БТ (далее - термометры) предназначены для измерений температуры жидких и газообразных сред.
Принцип действия основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Конструктивно термометры состоят из круглого корпуса и биметаллического термочувствительного элемента в защитной трубке. В корпусе находится циферблат и кинематический механизм со стрелкой. Корпуса термометров могут быть заполнены гидравлической жидкостью для измерений температуры в условиях высоких динамических нагрузок и вибрации.
Термометры выпускаются в пяти модификациях:
- модификации БТ-1, БТ-3 имеют осевую конструкцию термочувствительного элемента. Различие модификаций в материалах изготовления;
- модификации БТ-2, БТ-4 имеют радиальную конструкцию термочувствительного элемента. Различие модификаций в материалах изготовления;
- модификация БТ-5 изготавливается с поворотным термочувствительным элементом. Модификации БТ-3 и БТ-4 могут дополнительно быть оснащены электроконтакным
устройством. Термометры имеют устойчивость к механическим воздействиям N3 по ГОСТ Р 52931-2008 и могут изготавливаться со степенью защиты от воздействия воды и пыли IP 40, IP 43, IP 54, IP 54, IP65 по ГОСТ 14254-2015.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на циферблат термометров и имеет цифровое обозначение. Знак поверки наносится на стекло или корпус термометров.
Условное обозначение термометров представлено на рисунке 1.

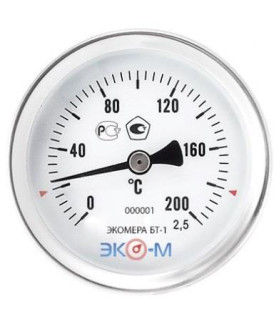

Общий вид термометров и место нанесения знака утверждения типа представлены на рисунках 2 и 3 .
БТ-2, БТ-4 с гидравлической жидкостью БТ-1, БТ-3
Рисунок 2 - Общий вид термометров биметаллических ЭКОМЕРА БТ
отсутствует.
Метрологические и основные технические характеристики термометров биметаллических ЭКОМЕРА БТ приведены в таблицах 1 и 2
| Таблица 1 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений (показаний) температуры*, °С | от -30 до +50 (от -40 до +60) от -20 до +40 (от -30 до +50) от -10 до +50 (от -20 до +60) от -10 до +70 (от -20 до +80) от +10 до +50 (от 0 до +60) от +10 до +70 (от 0 до +80) от +10 до +90 (от 0 до +100) от +20 до +100 (от 0 до +120) от +20 до +130 (от 0 до +150) от +20 до +140 (от 0 до +160) от +20 до +180 (от 0 до +200) |
| Пределы допускаемой приведенной погрешности измерений температуры (к диапазону измерений)*, у, % - БТ-1, БТ-2 - БТ-3, БТ-4, БТ-5 | ±1,5; ±2,5; ±4,0 ±1,0; ±1,5; ±2,5 |
| Вариация показаний, % | Y |
| * - в зависимости от заказа | |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Диаметр погружаемой части*, ±0,5 мм | 6; 8; 10; 12 |
| Длина погружаемой части*, ±5 мм | 40; 60; 80; 100; 160; 200 |
| Диаметр корпуса*, ±2 мм | 63; 80; 100 |
| Материал погружаемой части - БТ-1, БТ-2 - БТ-3, БТ-4, БТ-5 | латунь нержавеющая сталь |
| Материал корпуса - БТ-1, БТ-2 - БТ-3, БТ-4, БТ-5 | алюминий/сталь с покрытием нержавеющая сталь |
| Условия хранения и транспортирования - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -30 до +50 95 |
| Наработка на метрологический отказ, ч | 60000 |
| Средний срок службы, лет, не менее | 8 |
| * - в зависимости от заказа | |
наносится типографским способом на циферблат термометров, на паспорт. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический ЭКОМЕРА БТ | БТ-1; БТ-2; БТ-3; БТ-4; БТ-5 | 1 шт. |
| Паспорт | - | 1 шт. |
приведены п. 4 «Указания по эксплуатации» паспорта
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-001-42847680-2019 Термометры биметаллические ЭКОМЕРА БТ. Технические
условия
| Зарегистрировано поверок | 150185 |
| Поверителей | 76 |
| Актуальность данных | 08.06.2025 |
