Термоанемометры RGK моделей AM-20, AM-30 (далее по тексту -термоанемометры или приборы) предназначены для измерений температуры и скорости воздушного потока окружающего воздуха.
Термоанемометры RGK моделей AM-20, AM-30 (далее по тексту -термоанемометры или приборы) предназначены для измерений температуры и скорости воздушного потока окружающего воздуха.
| Номер в госреестре | 80556-20 |
| Наименование СИ | Термоанемометры |
| Обозначение типа СИ | RGK моделей АМ-20, АМ-30 |
| Изготовитель | "UNI TREND TECHNOLOGY (CHINA) CO., LTD", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Термоанемометры RGK моделей AM-20, AM-30 (далее по тексту -термоанемометры или приборы) предназначены для измерений температуры и скорости воздушного потока окружающего воздуха.
Принцип действия приборов при измерении температуры окружающего воздуха основан на обратной зависимости электрического сопротивления чувствительного элемента (термистора (NTC)) от температуры измеряемой среды.
Принцип действия приборов при измерении скорости воздушного потока основан на тахометрическом принципе преобразовании скорости воздушного потока в частоту электрического сигнала с помощью крыльчатки.
Термоанемометры являются портативными микропроцессорными приборами с автономным питанием и возможностью отображения измеряемых параметров на встроенном жидкокристаллическом дисплее. Приборы состоят из электронного блока и внешнего зонда, выполненного в виде выносного зонда с держателем и соединенным при помощи кабеля с электронным блоком (AM-30), или образующего моноблочную конструкцию с электронным блоком (AM-20).
Термоанемометры RGK моделей AM-20, AM-30 различаются между собой по техническим характеристикам, по разрешающей способности показаний скорости воздушного потока и по конструктивному исполнению.

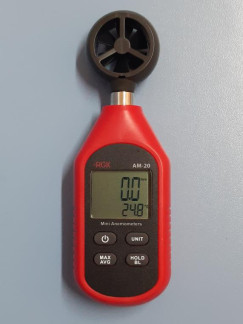

Фотографии общего вида термоанемометров приведены на рисунках 1 -2. Цветовая гамма корпусов термоанемометров может быть изменена по решению Изготовителя в одностороннем порядке.
Пломбирование приборов не предусмотрено.
модели AM-20 модели AM-30
Программное обеспечение (ПО) термоанемометров состоит из встроенного, метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса термоанемометра на электронной плате.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077 -2014 конструкция термоанемометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1 - Метрологические характеристики термоанемометров
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
AM-20 |
AM-30 |
|
|
Диапазон измерений температуры, °С |
от -10 до +50 |
|
|
Пределы допускаемой абсолютной погрешности канала измерений температуры, °С |
±1,5 |
|
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 20 |
от 0,5 до 30 |
|
Пределы допускаемой абсолютной погрешности канала измерений скорости воздушного потока, м/с |
±(0,5+0,05-V) |
|
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
AM-20 |
AM-30 |
|
|
Разрешающая способность (цена единицы младшего разряда) дисплея прибора: - канал измерения температуры, °С |
0,1 |
0, 1 |
|
- канал измерения скорости воздушного потока, м/с |
0,1 |
0,01 |
Примечание:
- где V - значение измеряемой скорости воздушного потока, м/с.
Таблица 2 - Основные технические характеристики термоанемометров
|
Наименование характеристики |
Значение |
|
|
(в зависимости от модели) |
||
|
AM-20 |
AM-30 |
|
|
Габаритные размеры, мм, не более |
162x55x28 |
120x52x28 (для электронного блока); 170x80x44 мм (для зонда) |
|
Масса, г, не более |
84 |
211 |
|
Напряжение питания, В |
4,5 (3 алкалиновые батареи типа AAA) |
|
|
Рабочие условия эксплуатации: |
||
|
- температура окружающей среды, °С: - для электронного блока |
от 0 до +50 |
|
|
- для зонда |
от -10 до +50 |
|
|
- относительная влажность воздуха, %, |
||
|
не более |
80 |
|
|
Средний срок службы, лет, не менее |
8 |
|
|
Средняя наработка до отказа, ч, не |
40 000 |
|
|
менее |
||
наносится на титульный лист Руководства по эксплуатации типографским способом или методом штемпелевания, а также на тыльную сторону корпуса прибора при помощи наклейки.
Т аблица 3 - Комплектность средства измерений
|
Наименование и обозначение |
Количество |
Примечание |
|
Т ермоанемометр |
1 шт. |
модель в соответствии с заказом |
|
Батарея питания |
3 шт. |
тип «ААА», 1,5 В |
|
Методика поверки МП 207-029-2020 |
1 экз. |
на партию термоанемометров, поставляемых в один адрес |
|
Руководство по эксплуатации |
1 экз. |
на русском языке |
осуществляется в соответствии с документом МП 207-029-2020 «ГСИ. Термоанемометры RGK моделей AM-20, AM-30. Методика поверки», утверждённым ФГУП «ВНИИМС» 19.06.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный номер в Федеральном информационном фонде 19916-10);
Рабочий эталон в соответствии с приказом Росстандарта №2815 от 25 ноября 2019г. - анемометр электронный ЭА-70(0) (Регистрационный номер в Федеральном информационном фонде 38822-08);
Рабочий эталон в соответствии с приказом Росстандарта №2815 от 25 ноября 2019г. - стенд аэродинамический АДС 110/30 (Регистрационный номер в Федеральном информационном фонде 32146-06);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный номер в Федеральном информационном фонде 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный номер в Федеральном информационном фонде 39300-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Приказ Росстандарта № 2815 от 25 ноября 2019 г. Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
