| Номер в госреестре | 80738-20 |
| Наименование СИ | Анемометры ультразвуковые |
| Обозначение типа СИ | WindSonic |
| Изготовитель | GILL Instruments Limited, Великобритания |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анемометры ультразвуковые WindSonic (далее по тексту - анемометры) предназначены для автоматических измерений скорости и направления воздушного потока.
Принцип действия анемометров основан на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (ветра).
Конструктивно анемометры представляют собой корпус цилиндрической формы в полости которого размещены ультразвуковые преобразователи, внутри корпуса расположены микропроцессор, элементы автоматики, элементы системы обогрева.
Анемометры выпускаются в двух модификациях: WindSonic 60, WindSonic 75. Модификация WindSonic 60 имеет исполнение WindSonic M, отличающееся наличием обогрева и материалом корпуса.
WindSonic 60 - анемометр с верхним пределом измерений 60 м/с, без обогрева, в пластиковом (поликарбонатовом) корпусе.
WindSonic 75- анемометр с верхним пределом измерений до 75 м/с, без обогрева, в пластиковом (поликарбонатовом) корпусе.
WindSonic M - анемометр с верхним пределом измерений до 60 м/с, с обогревом, в алюминиевом корпусе.
Для измерений используются четыре оси между ультразвуковыми преобразователями. В процессе измерений происходит определение времени прохождения ультразвуковыми сигналами расстояния между излучателем и приемником, определение времени прохождения ультразвукового сигнала происходит в обоих направлениях. При отсутствии воздушного потока (ветра) значения временных интервалов между парами будут одинаковыми, если скорость ветра отлична от нуля, то в каждой паре одно из измеренных значений времени будет отличаться от другого в следствии влияния воздушного потока на скорость распространения ультразвуковых сигналов в воздухе. Сравнение полученных значений позволяет определить скорость и направление ветра. Полученные значения преобразовываются в цифровой код микропроцессором в значения скорости и направления воздушного потока и передаются по линии связи на устройство сбора данных.
Для обмена информацией датчики имеют последовательный интерфейсы RS232, RS422, RS485, NMEA, аналоговые выводы 0 -5 В, 0 -20 мА, 4 -20 мА.

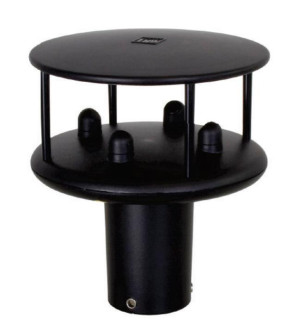

Общий вид анемометров ультразвуковых WindSonic представлен на рисунке 1. Пломбирование анемометров от несанкционированного доступа производится резиновыми пломбами, рисунок 2.
Программное обеспечение (далее по тексту - ПО) анемометров ультразвуковых Anemometer Firmware установлено в микропроцессоре анемометра.
ПО Anemometer Firmware обеспечивает работу измерительной системы анемометра, включая самодиагностику, выдачу результатов измерений через выходные интерфейсы, а также установку и сохранение параметров настройки режима работы анемометров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Anemometer Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 2368-102 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с: -для исполнений WindSonic 60, WindSonic M; -для модификации WindSonic 75 | от 0,05 до 60 от 0,05 до 75 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: -в диапазоне от 0,05 до 32 м/с включ., -в диапазоне св. 32 до 75 м/с. | ±(0,03+0,02-V*) ±(0,03+0,04 V*) |
| Диапазон измерений направления воздушного потока | от 0 до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока | ±3° |
| *V- измеряемая скорость воздушного потока, м/с. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| -диаметр | 142 |
| -высота | 163 |
| Масса, кг, не более | |
| - исполнение WindSonic M | 0,9 |
| - модификации WindSonic 60, WindSonic 75 | 0,5 |
| Интерфейс передачи данных | RS232, RS422, RS485, NMEA |
| Аналоговые выходы | 0-5 В, 0-20 мА, 4-20 мА |
| Потребляемая мощность, Вт, не более - с обогревом (исполнение WindSonic M) - без обогрева (исполнение WindSonic 60, WindSonic 75) | 85,0 0,5 |
| Параметры электрического питания: | |
| -напряжение постоянного тока, В | от 5 до 30 |
| Условия эксплуатации: - диапазон рабочих температур, °С (исполнение WindSonic 60, WindSonic 75) | от -35 до +70 |
| - диапазон рабочих температур, °С (WindSonic M) | от -40 до +70 |
| - относительная влажность воздуха, % | от 5 до 100 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 20000 |
наносится в виде наклейки на корпус анемометров и типографским способом на титульный лист формуляра.
Таблица 4 — Комплектность анемометров
| Наименование | Обозначение | Кол-во |
| Анемометр ультразвуковой | «WindSonic 60, WindSonic 75, WindSonic M»* | 1 шт. |
| Формуляр | - | 1 экз. |
| Методика поверки | МП 2540-0088-2020 | 1 экз. |
| *Исполнение в зависимости от заказа | ||
осуществляется по документу МП 2540-0088-2020 «ГСИ. Анемометры ультразвуковые WindSonic. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10.09.2020 года.
Основные средства поверки:
Рабочий эталон (аэродинамическая измерительная установка), диапазон измерений от 0,05 м/с до 75 м/с, в соответствии с Г осударственной поверочной схемой для средств измерений скорости воздушного потока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2815 от 25.11.2019.
Лимб из состава комплекса поверочного портативного КПП-4, диапазон измерений от 0° до 360°, пределы допускаемой абсолютной погрешности ±1°, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68664-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в формуляр.
приведены в эксплуатационном документе.
Приказ № 2815 от 25.11.2019 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»
Приказ № 2482 от 26.11.2018 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
Приказ Минприроды России от 19.10.2015 N 436 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений.
