| Номер в госреестре | 80001-20 |
| Наименование СИ | Анемометры ультразвуковые |
| Обозначение типа СИ | СОКОЛ-УЗ |
| Изготовитель | Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика"), г. Казань |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анемометры ультразвуковые СОКОЛ-УЗ (далее по тексту - анемометры) предназначены для автоматических измерений скорости и направления воздушного потока.
Принцип действия анемометров основан на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (ветра).
Конструктивно анемометры представляет собой корпус цилиндрической формы в полости которого размещены четыре пары ультразвуковых преобразователей, внутри корпуса расположены микропроцессор, элементы автоматики, нагревательные элементы.
Для измерений используются четыре оси между парами ультразвуковых преобразователей. В процессе измерений происходит определение времени прохождения ультразвуковыми сигналами расстояния между излучателем и приемником, определение времени прохождения ультразвукового сигнала происходит в обоих направлениях. При отсутствии воздушного потока (ветра) значения временных интервалов между парами будут одинаковыми, если скорость ветра отлична от нуля, то в каждой паре одно из измеренных значений времени будет отличаться от другого в следствии влияния воздушного потока на скорость распространения ультразвуковых сигналов в воздухе. Сравнение полученных значений позволяет определить скорость и направление ветра. Полученные значения преобразовываются в цифровой код микропроцессором в метеорологические параметры скорости и направления воздушного потока и передаются по линии связи на устройство сбора данных. Для обмена информацией датчики имеют последовательный интерфейс RS-485.
Анемометры оборудованы системой обогрева корпуса, для этого в анемометрах расположены нагревательные элементы, работа системы обогрева может быть сконфигурирована с помощью программного обеспечения.

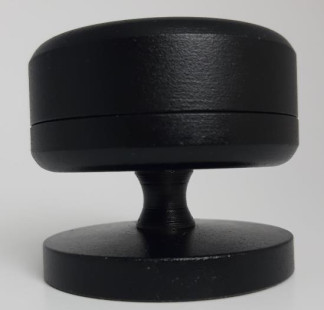

Общий вид анемометров ультразвуковых СОКОЛ-УЗ представлен на рисунке 1. Пломбирование анемометров от несанкционированного доступа производится самоклеящимися металлизированными пломбами, рисунок 2.
Программное обеспечение анемометров ультразвуковых СОКОЛ-УЗ (далее по тексту
- ПО) состоит из двух модулей: встроенного ПО «anemometr_6.2.7.bm» и автономного ПО «SokolMeteoMonitor». Встроенное ПО устанавливается на заводе -изготовителе. Автономное ПО предоставляется на сайте предприятия-изготовителя.
Встроенное ПО «anemometr_6.2.7.bin» обеспечивает сбор, обработку данных и передачу их по RS-485 на запрашивающее устройство.
Автономное ПО «SokolMeteoMonitor» обеспечивает отображение считываемых параметров, проверку состояния и настройку изделия.
Уровень защиты встроенного и автономного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | «anemometr 6.2.7.bin» | « S okolMeteoMonitor» |
| Номер версии (идентификационный номер) ПО | 1.00 | 1.0 |
| Цифровой идентификатор ПО (алгоритм CRC32) | 6056ВСС8 | FEF3693C |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с | от 1 до 55 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,5+0,05 Уизм)* |
| Диапазон измерений направления воздушного потока | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока | ±3° |
| * Уизм - измеренная скорость воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока | от 3 до 5 |
| - напряжение постоянного тока с обогревом | от 12 до 40 |
| Потребляемый ток при выключенном нагревателе, мА, не более | 100 |
| Потребляемая мощность, Вт, не более: | |
| - без обогрева | 1 |
| - с обогревом | 29 |
| Интерфейс связи | RS485 |
| Протокол | MODBUS |
| Срок службы, лет, не менее | 8 |
| Среднее время наработки на отказ, ч | 20000 |
| Габаритные размеры, мм, не более | |
| -высота | 57 |
| -ширина | 68 |
| -длина | 68 |
| Масса, кг, не более | 0,55 |
| Защита корпуса по ГОСТ 14254-2015 | IP65 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +55 |
| - влажность воздуха, % | от 0 до 100 |
| - атмосферное давление, гПа | от 570 до 1100 |
наносится в виде наклейки на корпус анемометров и типографским способом на титульный лист паспорта.
Таблица 4 — Комплектность анемометров
| Наименование | Обозначение | Кол-во |
| Анемометр ультразвуковой | СОКОЛ-УЗ У34.416311.003 | 1 шт. |
| Паспорт | УЗ4.416311.003ПС | 1 экз. |
| Методика поверки | МП 2540-0075-2020 | 1 экз. |
| КМЧ: Винт М3х12 ISO 7380 -3 шт. Гайка М3 DIN 6924 -3 шт. | УЗ4.416931.001 | 1 шт. |
осуществляется по документу МП 2540-0075-2020 «ГСИ. Анемометры ультразвуковые
СОКОЛ-УЗ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
22.04.2020 г.
Основные средства поверки:
Рабочий эталон (аэродинамическая измерительная установка), диапазон измерений от 1 м/с до 55 м/с, по приказу № 2815 от 25.11.2019 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»
Лимб из состава комплекса поверочного портативного КПП-4, диапазон измерений от 0° до 360°, пределы допускаемой абсолютной погрешности ±1°, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68664-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ультразвуковым СОКОЛ-УЗ
Приказ № 2815 от 25.11.2019 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»
Приказ № 2482 от 26.11.2018 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»
УЗ4.416311.003ТУ Анемометр ультразвуковой СОКОЛ-УЗ. Технические условия
| Зарегистрировано поверок | 21 |
| Поверителей | 3 |
| Актуальность данных | 14.04.2024 |
