| Номер в госреестре | 70139-18 |
| Наименование СИ | Анемометры сигнальные цифровые |
| Обозначение типа СИ | АСЦ-3П |
| Изготовитель | ООО "Тантал", г. Владимир |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анемометры сигнальные цифровые АСЦ-3П предназначены для измерений скорости воздушного потока (ветра) и сигнализации при достижении предельно-допустимых значений.
Принцип действия анемометров сигнальных цифровых АСЦ-3П заключается в преобразовании частоты вращения крыльчатки чашечного типа в электрический сигнал, пропорциональный скорости воздушного потока. Результаты измерений отображаются на ЖК-индикаторе.

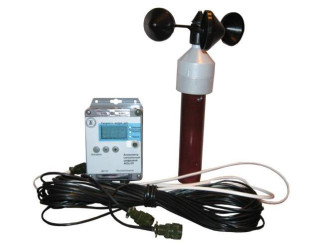

Анемометры сигнальные цифровые АСЦ-3П изготавливаются в двух исполнениях АСЦ-3ПП или АСЦ-3ПМ, и состоят из блока контроля и датчика скорости ветра СДВ-2. Блок контроля изготавливается в пластмассовом корпусе (исполнение АСЦ-3ПП) и в металлическом корпусе (исполнение АСЦ-3ПМ) и представляет собой коробку, в которой расположена микроконтроллерная плата с блоком питания. На передней панели расположены трехразрядное цифровое табло, световые индикаторы и клавиши управления. Через разъемы блока контроля подключается кабель датчика СДВ-2 и кабель питания.
При работе анемометров сигнальных цифровых АСЦ-3П в режиме сигнализатора контроль за текущей скоростью ветра может выполняться по мгновенной или по средней скорости ветра, предусмотрена звуковая и световая сигнализация превышения установленного порога срабатывания.
Анемометры сигнальные цифровые АСЦ-3П имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений на ЖКИ, формирования выходных сигналов. Данное ПО устанавливается в датчик на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящим к искажению результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | ASV-3 |
| Номер версии (идентификационный номер) ПО: | |
| - блока контроля АСЦ-3ПП | V2P.02 |
| - блока контроля АСЦ-3ПМ | V2M.02 |
| Цифровой идентификатор ПО: | |
| - блока контроля АСЦ-3ПП | 1A8E |
| - блока контроля АСЦ-3ПМ | F03F |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с | от 3,5 до 35,0 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,5+0,04V), где V-измеряемая скорость, м/с |
| Диапазон задания порога срабатывания сигнализации | от 5,0 до 35,0 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации, м/с | ±(0,6+0,04V), где V-измеряемая скорость, м/с |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от + 18 до + 22 °С в диапазоне рабочих температур, м/с /10°С | 0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания | |
| - переменного тока, В | 220 -23 |
| - постоянного тока, В | от 10 до 30 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | |
| - для датчика | IP54 |
| - для блока контроля | IP50 |
| Габаритные размеры, мм, не более | |
| - блок контроля АСЦ-3ПП | 145x92x55 |
| - блок контроля АСЦ-3ПМ | 240x144x55 |
| - датчик скорости СДВ-2 | 0 190х288 |
| Масса, г, не более | |
| - блок контроля АСЦ-3ПП | 400 |
| - блок контроля АСЦ-3ПМ | 1450 |
| - датчик скорости СДВ-2 | 500 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | |
| - для датчика | от -50 до +65 |
| - для блока контроля | от -40 до +55 |
| - относительная влажность воздуха, % | от 20 до 90 |
| - атмосферное давление, кПа | от 80 до 120 |
| Срок службы, лет | 10 |
наносится на титульный лист паспорта типографским способом и на переднюю панель средства измерений.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анемометр сигнальный цифровой | АСЦ-3П | 1 шт. |
| Паспорт | ВТНЛ 150000.000 ПС | 1 экз |
| Руководство по эксплуатации | ВТНЛ 150000.000 РЭ | 1 экз |
| Методика поверки | РТ-МП-4777-443-2017 | 1 экз |
осуществляется по документу РТ-МП-4777-443-2017 «ГСИ. Анемометры сигнальные цифровые АСЦ-3П. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22 сентября 2017 г. Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ Р 8.886-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде голографической наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
ТУ3178-006-43179156-2013 Анемометры сигнальные цифровые АСЦ-3П. Технические условия
