| Номер в госреестре | 84565-22 |
| Наименование СИ | Анемометры ручные ультразвуковые |
| Обозначение типа СИ | АРУ |
| Изготовитель | Общество с ограниченной ответственностью "ОКБ Бурстройпроект" (ООО "ОКБ Бурстройпроект"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 04.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анемометры ручные ультразвуковые АРУ (далее - анемометры АРУ) предназначены для измерений скорости и направления воздушного потока.
Принцип действия анемометров АРУ основан на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости и направления воздушного потока (ветра).
Конструктивно анемометры представляют собой единый корпус, в верхней части которого в полости размещены ультразвуковые преобразователи, а также модуль отображения и вывода информации, в состав которого входит OLED-дисплей. Нижняя часть корпуса представляет из себя резиновую ручку, внутри которой размещен аккумулятор типа 18650.
Для измерений используются четыре ультразвуковых преобразователя, работающими парами (два на два), которые выполняют двойную функцию передачи и приема ультразвукового сигнала. В процессе измерений происходит определение времени, за которое ультразвуковой сигнал преодолевает расстояние между излучателем и приемником. При отсутствии воздушного потока (ветра) значения временных интервалов между парами будут одинаковыми, если скорость ветра отлична от нуля, то в каждой паре одно из измеренных значений времени будет отличаться от другого в следствии влияния воздушного потока на скорость распространения ультразвуковых сигналов в воздухе. Сравнение полученных значений позволяет определить скорость и направление ветра. Полученные значения преобразовываются микропроцессором в значения скорости и направления воздушного потока и выводятся на дисплей АРУ.
Анемометры АРУ питаются от аккумулятора типа 18650 (ЛИА-1,5ЭС), аккумуляторы заряжаются с помощью зарядного устройства от источника питания переменным током от 110 до 230 В и частотой 50/60 Гц.
Знак поверки, при необходимости, наносится на свидетельство о поверке (при его оформлении) и/или в паспорт.
Заводской номер анемометров АРУ наносится виде этикетки с нанесенной на нее сведениями лазерным принтером и закатанной под пленку для ламинирования.

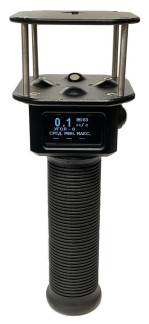

Внешний вид анемометров АРУ представлен на рисунке 1. На рисунке 2 представлен внешний вид зарядного устройства. Пломбирование анемометров АРУ не производится.
а) Вид спереди б) Вид сзади
Рисунок 2 - Зарядное устройство для анемометров АРУ
Анемометры АРУ имеют встроенное программное обеспечение (ПО), которое обеспечивает преобразование и отображение результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Конструкция анемометров АРУ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО учтено при нормировании метрологических характеристик.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | РУТВ.00001 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Контрольная сумма, рассчитанная по CRC32 (для версии 1.0) | C6D0A032 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с | от 0,5 до 35 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,5+0,05-V*) |
| Диапазон измерений направления воздушного потока | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока | ±3° |
| Примечание: V* - измеренная скорость воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Питание анемометра АРУ | Аккумулятора типа 18650, 3.6 В | ||
| Напряжение питания зарядного устройства, В | от 110 до 230 | ||
| Частота питания зарядного устройства, Гц | 50/60 | ||
| Потребляемая мощность зарядным устройством, Вт, не более | 20 | ||
| Габаритные размеры, мм, не более: - анемометр АРУ; - зарядное устройство | Длина | Ширина | Высота |
| 75 | 75 | 211 | |
| 152 | 40 | 26 | |
| Масса, кг, не более: - анемометр АРУ; - зарядное устройство | 0,45 0,4 | ||
| Условия эксплуатации: анемометра АРУ: - температура воздуха, °С; - относительная влажность воздуха, %; зарядного устройства: - температура воздуха, °С; - относительная влажность воздуха, % | от -50 до +70 от 0 до 100 от -40 до +70 от 0 до 98 | ||
| Время непрерывной работы, ч, не менее | 24 | ||
| Средняя наработка до отказа, ч | 5000 | ||
| Средний срок службы, лет | 15 | ||
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и лазерным принтером на этикетку анемометра АРУ, закатанную под пленку для ламинирования.
Таблица 4 - Комплектность анемометров АРУ
| Наименование | Обозначение | Количество |
| Анемометр ручной ультразвуковой АРУ | РУТВ.416136.001 | 1 шт. |
| Зарядное устройство | РУТВ.418111.002 | 1 шт. |
| Кейс «Панцирь П1» | СЕРЖ.321429.001 | 1 шт. |
| Аккумулятор ЛИА-1,5ЭС | ДБЦК.563361.198 | 1 шт. |
| Руководство по эксплуатации | РУТВ.416136.001 РЭ | 1 экз. |
| Паспорт | РУТВ.416136.001 ПС | 1 экз. |
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации РУТВ.416136.001 РЭ.
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019
Технические условия РУТВ.416136.001 ТУ «Анемометр ручной ультразвуковой АРУ»
