Мегаомметры стрелочные ПрофКиП ЭСО202, ПрофКиП М4100 (далее по тексту -мегаомметры) предназначены для измерений электрического сопротивления изоляции электрических цепей.
Мегаомметры стрелочные ПрофКиП ЭСО202, ПрофКиП М4100 (далее по тексту -мегаомметры) предназначены для измерений электрического сопротивления изоляции электрических цепей.
| Номер в госреестре | 80018-20 |
| Наименование СИ | Мегаомметры стрелочные |
| Обозначение типа СИ | ПрофКиП ЭСО202, ПрофКиП М4100 |
| Изготовитель | Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская область, г. Мытищи |
| Год регистрации | 2020 |
| Срок свидетельства | 10.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мегаомметры стрелочные ПрофКиП ЭСО202, ПрофКиП М4100 (далее по тексту -мегаомметры) предназначены для измерений электрического сопротивления изоляции электрических цепей.
Мегаомметры являются измерителями электрического сопротивления, принцип действия которых основан на измерении тока, проходящего через измеряемое сопротивление, при приложении заданного постоянного испытательного напряжения.
Мегаомметры выполнены в прямоугольном корпусе и состоят из следующих основных узлов: электромеханического генератора переменного тока, преобразователя и электронного измерителя. На передней панели расположены отсчетное устройство (шкала со стрелочным указателем).
Мегаомметры выпускаются в следующих модификациях: ПрофКиП ЭС0202/1Г, ПрофКиП ЭС0202/2Г, ПрофКиП ЭС0202/3Г, ПрофКиП ЭС0202/4Г, ПрофКиП ЭС0202/5Г, ПрофКиП М4100/1, ПрофКиП М4100/2, ПрофКиП М4100/3, ПрофКиП М4100/4, ПрофКиП М4100/5, которые отличаются диапазоном измерений и измерительным напряжением.
Для модификации ПрофКиП-ЭС202/2Г и ПрофКиП М4100/5 на передней панели расположены дополнительно зажимы для подключения измеряемого объекта и предохранительное устройство. В модификациях ПрофКиП ЭС0202/1Г, ПрофКиП М4100/4, ПрофКиП ЭС0202/3Г, ПрофКиП М4100/3, ПрофКиП ЭС0202/4Г, ПрофКиП М4100/2, ПрофКиП ЭС0202/5Г, ПрофКиП М4100/1 зажимы для подключения измеряемого объекта и предохранительное устройство находятся на верхней панели. На нижней панели находится ручка генератора.
0бщий вид средства измерений представлен на рисунке 1.

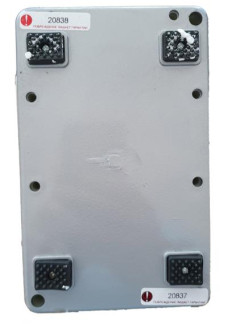

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Модификации Модификации
ПрофКиП ЭСО202/1Г, ПрофКиП М4100/4, ПрофКиП ЭСО202/2Г, ПрофКиП М4100/5
ПрофкиП ЭСО202/3Г, ПрофКиП М4100/3,
ПрофКиП ЭСО202/4Г, ПрофКиП М4100/2,
ПрофКиП ЭСО202/5Г, ПрофКиП М4100/1
отсутствует
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, МОм - ПрофКиП ЭСО202/1Г, ПрофКиП М4100/4 - ПрофКиП ЭСО202/2Г, ПрофКиП М4100/5 - ПрофКиП ЭСО202/3Г, ПрофКиП М4100/3 - ПрофКиП ЭСО202/4Г, ПрофКиП М4100/2 - ПрофКиП ЭСО202/5Г, ПрофКиП М4100/1 |
от 0 до 1000 от 0 до 10000 от 0 до 500 от 0 до 250 от 0 до 100 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % |
±15 |
|
Остаточное отклонение указателя приборов от нулевой отметки, %, не более |
±0,5 |
|
Время установления показаний, с, не более |
15 |
|
Перемещение указателя прибора механическим корректором нуля, % от длины шкалы, не менее |
2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение при измерении сопротивления изоляции, В - ПрофКиП ЭСО202/1Г, ПрофКиП М4100/4 - ПрофКиП ЭСО202/2Г, ПрофКиП М4100/5 - ПрофКиП ЭСО202/3Г, ПрофКиП М4100/3 - ПрофКиП ЭСО202/4Г, ПрофКиП М4100/2 - ПрофКиП ЭСО202/5Г, ПрофКиП М4100/1 |
1000±100 2500±250 500±50 250±25 100±10 |
|
Электрическая прочность изоляции, кВ |
5 |
|
Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями, МОм |
40 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
130x150x200 |
|
Масса, кг, не более |
2,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -30 до +50 от 30 до 80 от 84 до 106 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
12500 |
наносится на переднюю панель мегаомметра в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мегаомметры стрелочные |
ПрофКиП ЭСО202/1Г, ПрофКиП М4100/4 ПрофКиП ЭСО202/2Г, ПрофКиП М4100/5 ПрофКиП ЭСО202/3Г, ПрофКиП М4100/3 ПрофКиП ЭСО202/4Г, ПрофКиП М4100/2 ПрофКиП ЭСО202/5Г, ПрофКиП М4100/1 |
1 шт. |
|
Руководство по эксплуатации |
ПРШН.411212.300-2020 РЭ |
1 экз. |
|
Паспорт |
ПРШН.411212.300-2020 ПС |
1 экз. |
|
Измерительные провода |
- |
1 комплект |
осуществляется по документу ГОСТ 8.409-81 «ГСИ. Омметры. Методы и средства поверки». Основные средства поверки:
- магазин сопротивления Р40108 (регистрационный номер в Федеральном информационном фонде 9381-83);
- магазин сопротивления Р40103 (регистрационный номер в Федеральном информационном фонде 10547-86).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в паспорт при первичной поверке, и на свидетельство о поверке при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 30 декабря 2019 года N 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
ГОСТ 8.409-81 ГСИ. Омметры. Методы и средства поверки
ТУ ПРШН.411212.300-2020 Мегаомметры стрелочные ПрофКиП ЭСО202, ПрофКиП М4100. Технические условия
