| Номер в госреестре | 76693-19 |
| Наименование СИ | Комплекты термопреобразователей сопротивления платиновых |
| Обозначение типа СИ | Pt 500 |
| Изготовитель | ООО "Водомер", г.Мытищи |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты термопреобразователей сопротивления платиновых Pt 500 (далее - комплект ТС) предназначены для измерений температуры и разности температур в системах теплоснабжения в составе теплосчетчиков.
Принцип действия термопреобразователей сопротивления платиновых (ТСП) основан на изменении электрического сопротивления платинового чувствительного элемента от температуры.
Комплекты ТС состоят из двух ТСП подобранных в пару.
Каждый ТСП состоит из платинового пленочного чувствительного элемента, помещенного в защитный корпус из коррозионностойкой стали и соединенного по двухпроводной схеме с постоянно подключенным кабелем в термостойкой изоляции. Установка ТСП в трубопровод осуществляется только в защитных гильзах в соответствии с указаниями в паспорте на комплект ТС.
Комплекты ТС выпускаются в двух исполнениях: класс 1 и класс 2, которые отличаются диапазонами измерений разности температур и пределами допускаемой абсолютной погрешности.
Общий вид комплекта ТС приведены на рисунке 1
Защита от несанкционированного доступа обеспечивается конструкцией ТСП.

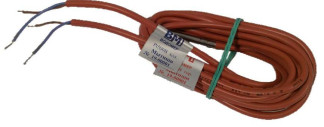

Рисунок 1 - Общий вид комплекта термопреобразорвателей сопротивления Pt 500
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная статическая характеристика (НСХ) по ГОСТ 6651-2009 | Pt 500 |
| Температурный коэффициент по ГОСТ 6651-2009, °С-1 | а = 0,00385 |
| Диапазон измерений температур, °С | от 0 до +160 |
| Диапазон измерений разности температур, °С: - для класса 1 - для класса 2 | от +1 до +150 от +3 до +150 |
| Допуск ТС класса В по ГОСТ 6651-2009, °С | ±(0,3 + 0,005-1) |
| Пределы допускаемой абсолютной погрешности при измерении разности температур: - для класса 1 - для класса 2 | ±(0,05 + 0,005-At) ±(0,1 + 0,005 •At) |
| Номинальный рабочий ток, мА | 0,2 |
| Показатель тепловой инерции, с, не более | 15 |
| Минимальная глубина погружения ТСП, мм | 32 |
| Примечание: t и At - измеренное значение температуры и разности температур | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Схема соединения | Двухпроводная |
| Габаритные размеры, мм, не более: - длина защитного корпуса - диаметр защитного корпуса | 49 5,4 |
| Длина ТСП с кабелем, м, не более | 3,0 |
| Масса, г, не более | 350 |
| Электрическое сопротивление изоляции ТСП при температуре от +15 до +20 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 |
| По устойчивости к воздействию температуры и влажности окружающей среды по ГОСТ Р 52931-2008 | группе Д3 при нижнем значении температуры окружающего воздуха -50 °C |
| Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 | группе N2 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP67 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность комплектов ТС
| Наименование | Обозначение | Количество |
| Комплекты термопреобразователей сопротивления платиновых Pt 500* | - | 1 шт. |
| Паспорт | ПС 26.51.70-009-06469904-2019 | 1 экз. |
| Методика поверки | МТТКЛ 0277 МП | 1 экз. на партию |
| Комплект монтажных частей и принадлежностей* | - | 1 комплект |
| *- Исполнения комплектов ТС определяется договором на поставку. Допускается поставка одного ТСП. | ||
осуществляется по документу МЦКЛ.0277.МП «ГСИ. Комплекты термопреобразователей сопротивления платиновых Pt 500. Методика поверки», утвержденному ЗАО КИП «МЦЭ»
28.08.2019 г.
Основные средства поверки:
- термостаты переливные прецизионные ТПП-1, рег. № 33744-07;
- рабочий эталон 2-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ПТСВ-4-2, рег. № 32777-06);
- измеритель температуры многоканальный прецизионный МИТ 8-15, рег. № 19736-11. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ТУ 26.51.51-008-06469904-2019 «Комплекты термопреобразователей сопротивления платиновых Pt 500. Технические условия»
