| Номер в госреестре | 73454-18 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | DL |
| Изготовитель | A&D Company, Limited, Япония; Производственная площадка: A&D SCALES Cо., LTD, Республика Корея |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия DL (далее - весы) предназначены для измерений массы.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в цифровой или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается и измеренное значение массы выводится на дисплей весоизмерительного устройства.
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства и весоизмерительного устройства.
Весы оснащены интерфейсом передачи данных RS232C.
Модификации весов имеют обозначение вида: DL-[A][WP], где:
А - условное обозначение максимальной нагрузки: 120 (122 г); 200 (220 г); 300 (320 г); 500 (520 г); 1200 (1220 г); 2000 (2200 г); 3000 (3200 г); 5000 (5200 г);
WP - условное обозначение модификаций с высоким уровнем герметичности корпуса (пыле и влагозащищенность).
Модификации DL-120, DL-200, DL-300, DL-500, DL-120WP, DL-200WP, DL-300WP, DL-500WP оснащаются ветрозащитной витриной.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство тарирования (Т.2.7.4).

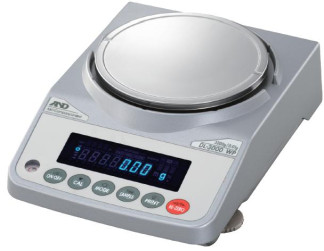

Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (1 - свинцовая или пластиковая пломба со знаком поверки в виде оттиска
поверительного клейма)
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже Р-4.ХХ* |
| Цифровой идентификатор ПО | - |
| *«XX» - обозначение версии метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Метрологическая характеристика | Модификация весов | |||
| DL-120 DL-120WP | DL-200 DL-200WP | DL-300 DL-300WP | DL-500 DL-500WP | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | |||
| Максимальная нагрузка (Max), г | 122 | 220 | 320 | 520 |
| Поверочный интервал (е), г | 0,01 | 0,01 | 0,01 | 0,01 |
| Действительная цена деления шкалы ^ г | 0,001 | 0,001 | 0,001 | 0,001 |
| Число поверочных интервалов (n) | 12200 | 22000 | 32000 | 52000 |
| Диапазон уравновешивания тары | 100 % Мах | |||
| Метрологическая характеристика | Модификация весов | |||
| DL-1200 DL-1200WP | DL-2000 DL-2000WP | DL-3000 DL-3000WP | DL-5000 DL-5000WP | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | |||
| Максимальная нагрузка (Max), г | 1220 | 2200 | 3200 | 5200 |
| Поверочный интервал (е), г | 0,1 | 0,1 | 0,1 | 0,1 |
| Действительная цена деления шкалы (d), г | 0,01 | 0,01 | 0,01 | 0,01 |
| Число поверочных интервалов (n) | 12200 | 22000 | 32000 | 52000 |
| Диапазон уравновешивания тары | 100 % Мах | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Особый диапазон температур, °С: | от +10 до +30 |
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Габаритные размеры (ширина/длина/высота), мм, не более: | 193/262,5/84,5 |
наносится на маркировочную табличку, расположенную на корпусе весов, а также на титульный лист эксплуатационного документа типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | - | 1 шт. |
| Адаптер сетевого питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».
Основные средства поверки: эталонные гири 2-го и 3-го разрядов в соответствии с ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на весы согласно рисунку 2 и/или свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
Техническая документация изготовителя
