| Номер в госреестре | 72850-18 |
| Наименование СИ | Установки поверочные переносные |
| Обозначение типа СИ | УПСЖ 5П |
| Изготовитель | Общество с ограниченной ответственностью «Производственная фирма «Гидродинамика» (ООО «ПФ «Гидродинамика»), г. Киров |
| Год регистрации | 2018 |
| Срок свидетельства | 22.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные переносные УПСЖ 5П предназначены для измерения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости.
Принцип работы установок поверочных переносных УПСЖ 5П основан на измерении объема жидкости в потоке и объемного расхода жидкости с помощью преобразователя расхода, включенного в единый гидравлический тракт с поверяемым средством измерения.
Конструктивно установки переносные поверочные УПСЖ 5П выполнены в транспортировочном пластмассовом корпусе. Внутри корпуса расположены основные функциональные узлы: преобразователь расхода, пульт дистанционного управления, измерительновычислительный блок, запорно-регулирующая арматура.
Подключение установок поверочных переносных УПСЖ 5П к гидравлическому тракту, в котором расположено поверяемое средство измерений, производится с помощью гибких шлангов через быстроразъемные соединения. Жидкость протекает через поверяемое средство измерений, входной шланг, преобразователь расхода и сливается через выходной шланг с за-порно-регулирующей арматурой в канализацию или накопительный бак.
Объем жидкости в потоке и объемный расход жидкости и измеряются измерительновычислительным блоком на основе данных, полученных от преобразователя расхода.
Информацию с поверяемого средства измерения считывают визуально по показаниям его индикатора и вводят с клавиатуры пульта дистанционного управления или клавиатуры измерительно-вычислительный блока, либо получают автоматически с его электрического импульсного выхода, соединенного с измерительным каналом установки. С установкой поверочной переносной УПСЖ 5П совместимы импульсные выходы типа «сухой контакт», «открытый коллектор».
Контроль установленного объемного расхода жидкости и прошедшего объема жидкости в потоке осуществляется по показаниям индикатора пульта дистанционного управления или индикатора измерительно-вычислительного блока.
После проведения процедуры поверки в энергонезависимой памяти установки сохраняются результаты измерений.

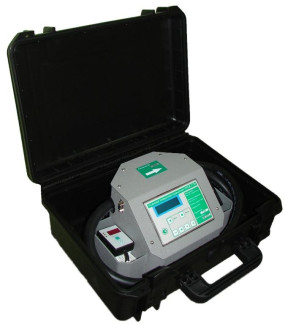

Общий вид установок поверочных переносных УПСЖ 5П приведен на рисунке 1.
Пломбировка от несанкционированного доступа осуществляется нанесением наклейки на корпус измерительно-вычислительного блока и (или) нанесением знака поверки давлением на пломбы, установленные на проволоки, проведенные через специальные отверстия в корпусе измерительно-вычислительного блока.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2
установок поверочных переносных УПСЖ 5П встроенное.
Программное обеспечение установок поверочных переносных УПСЖ 5П предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на устройства индикации.
Программное обеспечение не влияет на метрологические характеристики установок поверочных переносных УПСЖ 5П.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | УПСЖ-5П |
| Номер версии (идентификационный номер) ПО | 1.11b |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики установок поверочных переносных УПСЖ 5П приведены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон измеряемого расхода, м3/ч, | от 0,02 до 5 |
| Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке и объемного расхода жидкости в диапазоне значений расхода, %: 3 3 - от 0,02 м /ч до 0,12 м /ч включительно - от 0,12 м3/ч до 5 м3/ч | ±0,5 ±0,33 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения |
| Номинальный диаметр поверяемых средств измерений | от DN 10 до DN 20 |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 |
| Температура измеряемой среды, °С | от +5 до +90 |
| Давление измеряемой среды, МПа, не более | 0,63 |
| Напряжение питания постоянного тока, В | 6±0Д |
| Потребляемая мощность, Вт, не более | 2 |
| Г абаритные размеры, мм, не более | |
| - высота | 190 |
| - ширина | 380 |
| - длина | 480 |
| Масса, кг, не более | 12 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +40 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10 |
наносится методом лазерной печати или типографским способом на маркировочную табличку измерительно-вычислительного блока установки поверочной переносной УПСЖ 5П и на титульных листах по центру снизу руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность установок поверочных переносных УПСЖ 5П | ||
| Наименование | Обозначение | Количество, шт. |
| Установка поверочная переносная УПСЖ 5П | - | 1 шт. |
| Руководство по эксплуатации | УПСЖ 5П.00.001РЭ | 1 экз. |
| Методика поверки | МП 0781-1-2018 | 1 экз. |
осуществляется по документу МП 0781-1-2018 «Инструкция. ГСИ. Установки поверочные переносные УПСЖ 5П. Методика поверки», утвержденному ФГУП «ВНИИР» 13.07.2018 г. Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256;
- калибратор многофункциональный МС5-Я (регистрационный номер в Федеральном информационном фонде 22237-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установок поверочных переносных УПСЖ 5П, а также на пломбы, установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.52.110-010-60647216-2018 Установки поверочные переносные УПСЖ 5П. Технические условия
