| Номер в госреестре | 68302-17 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | серии 90 |
| Изготовитель | "JUMO GmbH & Co. KG", Германия; Общество с ограниченной ответственностью Фирма "ЮМО" (ООО Фирма "ЮМО"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2027 |
| МПИ (интервал между поверками) | 2 года; 4 года - для ТС классов А, В с температурой применения (tп) 300…400 °С; 5 лет - для ТС классов А, В с (tп) -50…+300 °С |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления серии 90 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, неагрессивных к материалу защитной арматуры, а также для измерений температуры окружающего воздуха внутри и снаружи помещений, поверхности и внутри твердых тел.
Принцип действия ТС основан на зависимости сопротивления проволочного или тонкопленочного платинового, либо медного термочувствительного элемента (далее - ЧЭ) от температуры с последующим преобразованием сопротивления (или без него) в унифицированный выходной сигнал постоянного тока или напряжения по ГОСТ 26.011-80 при помощи аналогового измерительного преобразователя (далее - ИП) с возможностью (или без неё) передачи цифровых сигналов по протоколу HART, PROFIBUS® PA, FOUNDATION™ Fieldbus или Modbus RTU (RS485).
ТС состоят из одного или нескольких конструктивно связанных первичных преобразователей температуры, защитного корпуса, с монтажными элементами или без них, и устройства для подключения в виде клеммной головки, коробки, разъема или кабеля. В клеммную головку или коробку могут устанавливаться ИП, зарегистрированные в федеральном информационном фонде.
ТС отличаются друг от друга метрологическими характеристиками, по конструктивному исполнению, по наличию ИП и подразделяются на следующие модификации:
- ТС 902815 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющей собой заваренную с одного конца трубку, соединенную с клеммной головкой цилиндрического вида со встроенным программируемым измерительным преобразователем с выходным сигналом постоянного тока от 4 до 20 мА или от 20 до 4 мА (4-х проводная схема подключения) или без преобразователя (2-х или 4-х проводная схема подключения).
- ТС 902820, 902020, 902023, 902123, 902810, 902220, 902230, 902030, 902120, 902130 конструктивно выполнены в виде защитной трубки (или защитных трубок) из нержавеющей стали, представляющей собой заваренную с одного конца трубку, соединенную с клеммной головкой или коробкой со встроенным программируемым измерительным преобразователем с выходным сигналом постоянного тока от 4 до 20 мА (от 20 до 4 мА) или напряжения от 0 до 10 В, c возможностью (или без неё) передачи данных по радиоканалу, а также с возможностью (или без неё) передачи цифровых сигналов по протоколу HART, PROFIBUS® PA, FOUNDATION™ Fieldbus или Modbus RTU (RS485) или без встроенного преобразователя. Защитная трубка (или защитные трубки) может быть со штуцером/фланцем (или без него). Термопреобразователи могут иметь дисплей для визуализации результатов измерений.
- ТС 902050, 902821/80 и 902821/90 конструктивно выполнены в виде защитной трубки (или защитных трубок) из нержавеющей стали, представляющей собой заваренную с одного конца трубку, соединенную с присоединительной головкой/коробкой или присоединительными проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.) при помощи переходного элемента со штуцером/фланцем, имеющего различные формы исполнения.
- ТС 902821/81, 902821/91, 902821/82, 902821/92 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющей собой заваренную с одного конца трубку, соединенную с присоединительной головкой/коробкой или проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.).
- ТС 902040 конструктивно выполнены в виде заваренной с одного конца защитной трубки с монтажными элементами из нержавеющей стали или латуни, соединенную со штекером.
- ТС 902044 конструктивно выполнены в виде заваренной с одного конца защитной трубки с монтажными элементами из нержавеющей стали, соединенную со штекерным разъемом в Г-образном корпусе. У исполнений 902044/25, 902044/26, 902044/28, 902044/29 дополнительно в корпус встраивается измерительный преобразователь с выходным сигналом постоянного тока (от 4 до 20 мА).
- ТС 902150, 902153, 902830, 902250 конструктивно выполнены в виде заваренной с одного конца или штампованной защитной трубки из нержавеющей стали или латуни (для 902153). ТС изготавливаются с присоединительными проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.).
- ТС 902190 конструктивно выполнены в виде в виде заваренной с одного конца защитной трубки из нержавеющей стали с байонетным монтажным соединением. ТС изготавливаются с присоединительными проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.).
- ТС 902520, 902524 конструктивно выполнены в виде пластикового корпуса, предназначенного для настенного монтажа, с находящимися внутри (или снаружи) ЧЭ. Внутрь корпуса может быть встроен измерительный преобразователь с выходным сигналом постоянного тока или напряжения.
- ТС 902550, 902554 являются термопреобразователями поверхностного монтажа и конструктивно выполнены в виде заваренной с одного конца или штампованной защитной оболочки из нержавеющей стали, алюминия или синтетического материала с присоединительными проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.). Монтаж ТС к объекту измерений осуществляется при помощи специальных креплений, либо отверстия/отверстий для монтажа.
- ТС 902210 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющей собой заваренную с одного конца трубку с неизолированными выводами на другом конце.
- ТС 902240 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющей собой заваренную с одного конца трубку, соединенную со штекером типа «Lemosa».
- ТС 902350 конструктивно изготавливаются в виде иглы с ручкой, выполненной из синтетического материала PPS, силикона или тефлона; без головки, с присоединительными проводами из ПВХ, силикона, тефлона, или в металлической оплетке.

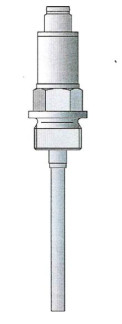

Общий вида ТС приведен на рисунках 1-29.
Способ пломбировки ТС зависит от варианта исполнения и конструкции корпуса. Пример схемы пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 3 - Общий вид Рисунок 4 - Общий вид Рисунок 5 - Общий вид ТС 902821/80, ТС 902821/81, 902821/91 ТС 902821/82, 902821/92 902821/90
Рисунок 2 - Общий вид ТС 902815
Рисунок 6 - Общий вид Рисунок 7 - Общий вид Рисунок 8 - Общий вид ТС 902044 ТС 902023 ТС 902040
Рисунок 9 - Общий вид Рисунок 10 - Общий вид Рисунок 11 - Общий вид ТС 902153 ТС 902123 ТС 902150
Рисунок 17 - Общий вид ТС 902550, 902554
Рисунок 22 - Общий вид Рисунок 23 - Общий вид ТС 902240 ТС 902230
Q
Рисунок 25 - Общий вид ТС902030
Рисунок 26 - Общий вид ТС902120
Рисунок 27 - Общий вид ТС902130
отсутствует.
1 J q т) -ф1 Ч
U
Рисунок 29 - Общий вид многозонного ТС902820
Основные метрологические и технические характеристики ТС приведены в таблицах 1-2.
Таблица 1 - Метрологические и технические характеристики ТС
| Наименование характеристики | Значение |
| Диапазоны измерений температуры ТС без ИП, °С | Представлены в таблице 2 |
| Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 (МЭК 60751)1) | Pt100, Pt1000,50^ 100П, 50М, 100М, Pt500, Pt2000, Pt5000 |
| Класс допуска ТС без ИП по ГОСТ 6651-2009 (МЭК 60751) для НСХ1): - 50М, 100М - Pt100, Pt1000, 50П,100П, Pt500, Pt2000, Pt5000 | А, В, С АА, А, В |
| Пределы допускаемого отклонения сопротивления ТС без ИП от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009 (МЭК 60751), °С | Представлены в таблице 2 |
| Диапазоны измерений At2) температуры ТС с ИП, At °С3) | от +10 до +100 от +100 до +1000 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности измерений ТС с ИП, °С1): - для диапазона At от +10 до +100 °С - для диапазона At от +100 до +1000 °С | ±0,1; ±0,25; ±0,5; ±1,0 ±0,001 •At; ±0,0025-At; ±0,005 •At; ±0,01 •At |
| Пределы допускаемой дополнительной абсолютной погрешности измерений ТС с ИП, вызванной влиянием изменения температуры окружающей среды от нормальной на каждый 1 °С, °С1): - для диапазона At от +10 до +100 °С - для диапазона At от +100 до +1000 °С | ±0,01; ±0,005 ±0,0001 •At; ±0,00005-At |
| Напряжение питания ИП от источника постоянного тока, В | от 8 до 36 |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 1000 |
| Диаметр монтажной части ТС, мм | от 1,5 до 24 |
| Длина монтажной части ТС, мм | от 17 до 5000 (и более по спец. заказу) |
| Длина присоединительных проводов, мм | от 20 до 500000 |
| Масса (в зависимости от модели и исполнения ТС), кг, не более | 5 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | 20±5 80 |
| Рабочие условия для ТС с ИП: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -60 до +85 100 |
| Рабочие условия для ТС без ИП: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -60 до +85 100 |
| Температура окружающего воздуха при эксплуатации ТС 902820 и 902821 во взрывозащищенном исполнении (в зависимости от температурного класса ТС), °С: - для T1^4 - для Т5 - для Т6 | от -60 до +85 от -60 до +70 от -60 до +55 |
| Средний срок службы, лет1) | 5, 10, 20 |
| Степень защиты от влаги и пыли ТС по ГОСТ 14254-2015 (МЭК 60529) 1) | IP20, IP54,IP55, IP65, IP66, IP67, IP69 |
| Вибростойкость по ГОСТ Р 52931-20081) | от L1 до G1 |
| Сейсмостойкость по MSK-64, балл | 9 |
| Маркировка взрывозащиты 902820 и 902821 По ГОСТ 30852.0-2002 | 1ExdnCT1...T6(Gb)X, 0ExianCT1...T6(Ga)X, 1ExdianCT1...T6(Gb)X, 1Exd[iaGa]IICT1.T6(Gb)X, 0ExiaIICT6(Ga) |
Продолжение таблицы 1_
Примечания:
^ Конкретное значение устанавливается в зависимости от модификации и указано в паспорте на ТС;
2) At=tmax-tmin, где ^ахи tmin - верхний и нижний пределы диапазона измерений (указаны в паспорте и приводятся на шильдике);
3) В таблице указаны предельные значения, конкретный диапазон измерений устанавливается в зависимости от модификации и наличия ИП указан в паспорте и приводится на шильди-ке ТС.
Таблица 2 - Метрологические характеристики ТС без ИП
| Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 | Класс допуска | * Диапазон измерений , °С | Пределы допускаемых отклонений от НСХ, °С | |
| от | до | |||
| 50М, 100М | А | -50 | +120 | ±(0,15+0,002-1) |
| В | -50 | +200 | ±(0,3+0,005-1) | |
| С | -180 | +200 | ±(0,6+0,01-1) | |
| 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt5000 | АА | -70 | +250 | ±(0,10+0,0017-1) |
| А | -200 | +600 | ±(0,15+0,002-1) | |
| В | -200 | +800 | ±(0,3+0,005-1) | |
| Примечание - * - В таблице указаны предельные значения, конкретный диапазон измерений в зависимости от модификации указан в паспорте и приводится на шильдике ТС. | ||||
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки.
Комплектность ТС представлена в таблице 3.
Таблица 3 - Комплектность ТС
| Наименование | Количество | Примечание |
| Термопреобразователь сопротивления серии 90 | 1 шт. | модификация в соответствии с заказом |
| Термопреобразователь сопротивления серии 90. Паспорт | 1 экз. | на партию при поставке в один адрес |
| Термопреобразователь сопротивления серии 90. Руководство по эксплуатации | 1 экз. | на партию при поставке в один адрес |
| Термопреобразователи сопротивления серии 90. Методика поверки | 1 экз. | на партию при поставке в один адрес |
осуществляется по документу МП 68302-17 «Термопреобразователи сопротивления серии 90. Методика поверки», утвержденному ООО «ИЦРМ» 25.04.2017 г.
Основные средства поверки:
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
- калибратор температуры эталонный КТ-1100 (регистрационный номер в Федеральном информационном фонде 26113-03);
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- преобразователь термоэлектрический платинородий-платиновый эталонный ППО (регистрационный номер в Федеральном информационном фонде 1442-00);
- измеритель температуры многоканальный прецизионный МИТ8 (регистрационный номер в Федеральном информационном фонде 19736-11);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
ТУ 4211-001-17833170-2016 Термопреобразователи сопротивления серии 90. Технические условия
Техническая документация изготовителя
