| Номер в госреестре | 67047-17 |
| Наименование СИ | Рулетки измерительные металлические |
| Изготовитель | ООО "УралИнструментИмпЭкс", г.Челябинск |
| Год регистрации | 2017 |
| Срок свидетельства | 22.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Рулетки измерительные металлические (далее - рулетки) предназначены для абсолютных измерений линейных размеров путем непосредственного сравнения со шкалой.
Рулетки измерительные металлические изготавливаются по ГОСТ 7502-98 в открытом и закрытом корпусе с лентами из нержавеющей или углеродистой стали. Вытяжные концы рулеток изготавливаются с кольцом или с грузом или с прямоугольным торцом или с держателем для закрепления на предмете, подлежащем измерению.
Рулетка имеет устройство для фиксации измерительной ленты в любом рабочем положении. У рулеток, снабженных грузом, груз имеет цилиндрическую форму. На груз прикреплена шкала, началом шкалы служит торец груза. Г руз изготавливается в виде стального сердечника, покрытого защитной оболочкой из алюминиевого сплава (на торце груза устанавливается наконечник из пластмассы). Оболочка исключает искрообразование при случайном ударе о стенки резервуара. Крепление груза на измерительной ленте выполнено посредством шарнирного соединения.

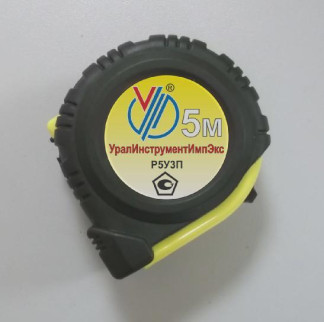

Внешний вид рулеток представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики, в зависимости от класса точности | |
| 2 | 3 | |
| Цена деления шкалы, мм | 1 | |
| Номинальная длина рулеток, м | 1; 2; 3; 5; 7,5; 10; 20; 30; 50; 100 | |
| Допускаемое отклонение действительной длины интервалов шкал рулеток от нанесенной на шкале при температуре окружающей среды +20 °С, мм - миллиметровый интервал -сантиметровый интервал -дециметровый интервал -отрезок шкалы 1 м и более, где L - число полных и неполных метров в отрезке. | ±0,15 ±0,20 ±0,30 ±[0,30 + 0,15 (L-1)] | ±0,20 ±0,30 ±0,40 ±[0,40 + 0,20 (L-1)] |
Таблица 2 - Основные технические характеристики
| Климатические условия применения: - рабочий диапазон температур окружающего воздуха, °С - относительная влажность воздуха, при температуре +25 °С, % | от -40 до +50 от 0 до 98 |
| Полный средний ресурс для рулеток: | |
| - с лентами из нержавеющей стали, циклов | 2000 |
| - с лентами из углеродистой стали, циклов | 1500 |
| (цикл включает в себя: вытягивание ленты на пол- | |
| ную длину, натяжение рабочим усилием, отсчет, | |
| наматывание ленты). | |
| Габаритные размеры рулетки в корпусе: | |
| ширина, мм, не более | 400 |
| длина, мм, не более | 490 |
| толщина, мм, не более | 70 |
| Масса рулетки с грузом, кг, не более | 4,2 |
| Масса груза, кг (для рулеток с грузом) | от 0,25 до 2,00 |
наносится на паспорт рулеток типографским методом.
| Таблица 3 | - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество | |
| Рулетка | 1 шт. | ||
| Паспорт | 1 экз. | ||
осуществляется по документу МИ 1780-87 «Методические указания. ГСИ. Ленты образцовые и рулетки металлические измерительные. Методика поверки».
Основные средства поверки:
1 Лента измерительная 3-го разряда по ГОСТ Р 8.763-2011;
2 Штангенрейсмас с ценой деления 0,05 мм по ГОСТ 164-90;
3 Микрометр МК или МТ по ГОСТ 6507-90;
4 Штангенциркуль типа ТТТЦ-ТТ по ГОСТ 166-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 ■ 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
| Зарегистрировано поверок | 271124 |
| Поверителей | 205 |
| Актуальность данных | 09.06.2025 |
